Dòng kích thước lớn

các Vòng bi lăn hình cầu lực đẩy kích thước lớn là một bộ phận quay hạng nặng chuyên dụng được thiết kế để quản lý tải trọng dọc trục đáng kể đồng thời chịu được lực hướng tâm. Dòng ổ trục này có hình dạng rãnh lăn trong đó các con lăn nghiêng ở một góc cụ thể với trục ổ trục, cho phép tải trọng được truyền từ rãnh này sang rãnh khác ở một góc tiếp xúc xác định. Đường viền hình cầu của các con lăn và độ cong tương ứng của vòng đệm ổ đỡ làm cho các vòng bi này tự sắp xếp, nghĩa là chúng có thể bù cho độ lệch của trục hoặc lắp sai lệch mà không làm tăng ma sát bên trong. Được sản xuất từ thép chịu lực có độ tinh khiết cao và thường được trang bị lồng thép hoặc đồng thau gia công, các thiết bị quy mô lớn này rất cần thiết để duy trì tính toàn vẹn cơ học trong môi trường công nghiệp có mô-men xoắn cao, tốc độ thấp đến trung bình.

Gửi yêu cầu

Vòng bi lăn hình cầu lực đẩy kích thước lớn

Ưu điểm kỹ thuật cốt lõi

Khả năng tự liên kết: Giấy phép thiết kế nội bộ lệch góc giữa trục và vỏ, ngăn chặn tải cạnh trên các con lăn.
Mật độ tải trọng trục cao: Diện tích tiếp xúc lớn giữa con lăn và giá đỡ mương khả năng đẩy cực đại trong trục dọc và trục ngang hạng nặng.
Hỗ trợ tải kết hợp: Không giống như vòng bi chặn tiêu chuẩn, cấu hình con lăn hình cầu có thể duy trì tải xuyên tâm lên tới 55% tải trọng trục đồng thời.
Ổn định nhiệt: Các khoảng trống bên trong được thiết kế và bề mặt hoàn thiện chuyên dụng tạo điều kiện thuận lợi cho việc hình thành một nhất quán màng bôi trơn , giảm sinh nhiệt trong quá trình hoạt động liên tục.

Đặc tính sản phẩm

Thông số kỹ thuật	Đặc điểm kỹ thuật tiêu chuẩn
Thành phần vật liệu	Thép crom cacbon cao GCR15SiMn / GCr15
Phạm vi đường kính lỗ khoan	200mm đến 1000mm (Loại kích thước lớn)
Loại lồng	Đồng thau gia công (M) / Loại thép (J)
Lớp chính xác	P6/P5/P4 (Tiêu chuẩn ISO)
Nhiệt độ hoạt động	-30°C đến 200°C (tùy thuộc vào chất bôi trơn và xử lý nhiệt)
Bôi trơn	Dầu tắm / Dầu tuần hoàn / Mỡ cao áp

Kịch bản ứng dụng chính

Sản xuất thủy điện: Được sử dụng trong máy phát điện dọc và khối đẩy tuabin để hỗ trợ trọng lượng của cụm quay.
Luyện kim khai thác: Tích hợp vào máy nghiền, máy nghiền và lò quay nơi xảy ra rung động mạnh và sốc dọc trục.
Kỹ thuật hàng hải: Hỗ trợ khối đẩy chân vịt và máy móc hạng nặng trên tàu biển lớn.
Thiết bị nâng hạng nặng: Được sử dụng trong trục cần cẩu và trục khoan dầu đòi hỏi độ cứng kết cấu cao dưới tải trọng tĩnh và động.

Giao thức bảo trì và xử lý

Lưu trữ và bảo quản

Vòng bi phải được bảo quản nguyên trạng VCI (Chất ức chế ăn mòn hơi) đóng gói ở vị trí nằm ngang để tránh biến dạng bên trong. Khu vực bảo quản phải được duy trì nhiệt độ không đổi và độ ẩm tương đối từ 60% trở xuống. Tránh tháo dỡ thiết bị cho đến thời điểm lắp đặt để tránh quá trình oxy hóa bề mặt .

Yêu cầu lắp đặt và bôi trơn

Lực gắn kết: sử dụng đai ốc thủy lực hoặc bộ gia nhiệt cảm ứng để lắp đặt kích thước lớn để đảm bảo ổ trục được đặt đều vào vai trục.
Xác minh căn chỉnh: Trong khi ổ trục là tự sắp xếp , độ nghiêng quá mức vượt quá giới hạn thiết kế (thường là 1° đến 3°) phải được hiệu chỉnh để đảm bảo tối ưu phân phối tải .
Lựa chọn chất bôi trơn: sử dụng high-viscosity oils or greases with Phụ gia cực áp (EP) để duy trì lớp ngăn cách giữa các con lăn và mương dưới lực đẩy lớn.
Khởi động ban đầu: Thực hiện giai đoạn "đột nhập" quay vòng chậm để cho phép chất bôi trơn để lưu thông xuyên suốt bộ con lăn lớn trước khi áp dụng toàn bộ tải trọng vận hành.

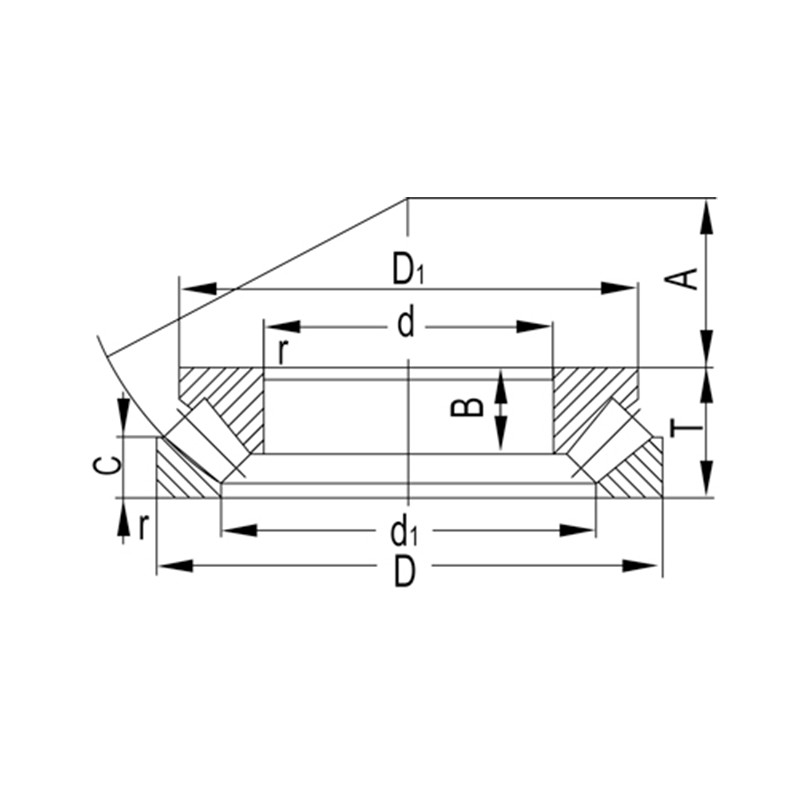

chỉ định	Kích thước chính (mm)									Xếp hạng tải cơ bản (KN)		Tốc độ giới hạn (vòng/phút)		cân nặng
chỉ định	d	D	T	d1	D1	B	C	A	r(phút)	Động(Cr)	Tĩnh(Cor)	Dầu mỡ	Dầu	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
