Tùy chỉnh Dòng 22300 Vòng bi lăn hình cầu Nhà sản xuất, Nhà máy

Dòng 22300

các Vòng bi lăn hình cầu dòng 22300 là ổ trục hướng tâm hạng nặng được thiết kế để chịu được khả năng chịu tải cao và độ lệch trục đáng kể. Dòng sản phẩm này có hai hàng con lăn hình thùng đối xứng quay trong một đường mương vòng ngoài hình cầu chung, cho phép vòng trong, con lăn và lồng nghiêng quanh tâm vòng bi. Được chế tạo từ thép crom cacbon cao (GCr15), dòng 22300 được thiết kế để có độ bền trong môi trường đặc trưng bởi độ rung, tải trọng va đập và độ lệch cấu trúc. Hình dạng bên trong được tối ưu hóa để giảm ma sát và sinh nhiệt, hỗ trợ kéo dài thời gian bảo dưỡng trong các hệ thống cơ khí đòi hỏi khắt khe. Có sẵn ở cả cấu hình lỗ hình trụ và lỗ côn (K), những vòng bi này tạo điều kiện cho các tùy chọn lắp linh hoạt để truyền tải điện công nghiệp.

Gửi yêu cầu

CON LĂN HÌNH cầu · CÔNG SUẤT NẶNG · TỰ Căn chỉnh

Dòng 22300

Dòng 22300 Spherical Roller Bearing

22308 đến 22380 Rãnh bôi trơn W33 P0 / P6 / P5

Chống sốc tải

2° Khả năng điều chỉnh sai lệch

W33 Tính năng tái bôi trơn

Khả năng tự căn chỉnh

Bù cho độ lệch góc giữa trục và vỏ mà không làm tăng ma sát bên trong hoặc giảm tuổi thọ vòng bi.

Quản lý tải xuyên tâm và hướng trục

Được thiết kế đặc biệt để xử lý tải trọng xuyên tâm nặng đồng thời quản lý tải trọng lực đẩy theo cả hai hướng.

Ổn định nhiệt

Quy trình xử lý nhiệt đảm bảo ổ trục duy trì độ ổn định về kích thước trong quá trình hoạt động liên tục ở nhiệt độ cao.

Chống va đập

Khu vực tiếp xúc giữa con lăn và đường đua chắc chắn giúp phân phối tải trọng sốc một cách hiệu quả, ngăn ngừa hiện tượng mỏi sớm và nứt vỡ bề mặt.

Đặc tính sản phẩm

Chất liệu Thép Chrome GCr15 / SAE 52100

Phạm vi loạt 22308 đến 22380

Kích thước ranh giới Tiêu chuẩn số liệu ISO 15

Loại lồng Thép ép (CC) / Đồng thau gia công (CA) / Nylon gia cố

Tính năng bôi trơn W33 (Vòng ngoài có rãnh bôi trơn và ba lỗ)

Lớp dung sai P0 (Bình thường), P6, P5

Kịch bản ứng dụng chính

Khai thác và khai thác đá

Máy sàng rung hạng nặng, máy nghiền hàm và hệ thống ròng rọc băng tải.

Máy xây dựng

Tích hợp vào xe lu, cần cẩu và thiết bị trộn bê tông.

Công nghiệp giấy và bột giấy

Hỗ trợ sấy xi lanh và trục hút yêu cầu quay có độ chính xác cao dưới nhiệt.

Hàng hải và ngoài khơi

Trục đẩy, tời và bánh lái chịu uốn kết cấu động.

[S]

Lưu trữ và xử lý

Vòng bi dòng 22300 phải được giữ trong bao bì VCI (Chất ức chế ăn mòn hơi) ban đầu cho đến khi lắp đặt. Bảo quản ở vị trí nằm ngang trong môi trường khô ráo, sạch sẽ, nơi nhiệt độ dao động ở mức tối thiểu. Tránh cất giữ theo chiều dọc các vòng bi có đường kính lớn để tránh biến dạng hình elip của các vòng.

[Tôi]

Lưu ý lắp đặt và bôi trơn

Lực gắn kết Không bao giờ tác dụng lực lắp lên các con lăn; sử dụng bộ gia nhiệt cảm ứng thích hợp hoặc đai ốc thủy lực để lắp đặt lỗ côn.

Lựa chọn chất bôi trơn Sử dụng chất bôi trơn có phụ gia EP (Áp suất cực cao) cho các ứng dụng tải nặng. Đảm bảo mỡ hoặc dầu tương thích với nhiệt độ vận hành và hệ số tốc độ dN.

Xác minh thông quan Đối với vòng bi có lỗ côn, hãy đo độ giảm khe hở bên trong xuyên tâm (RIC) bằng thước đo cảm biến để đảm bảo độ vừa khít chính xác.

Kiểm soát ô nhiễm Đảm bảo tất cả các vòng đệm và vỏ bọc còn nguyên vẹn để ngăn chặn sự xâm nhập của các hạt mài mòn, nguyên nhân chính gây ra mài mòn.

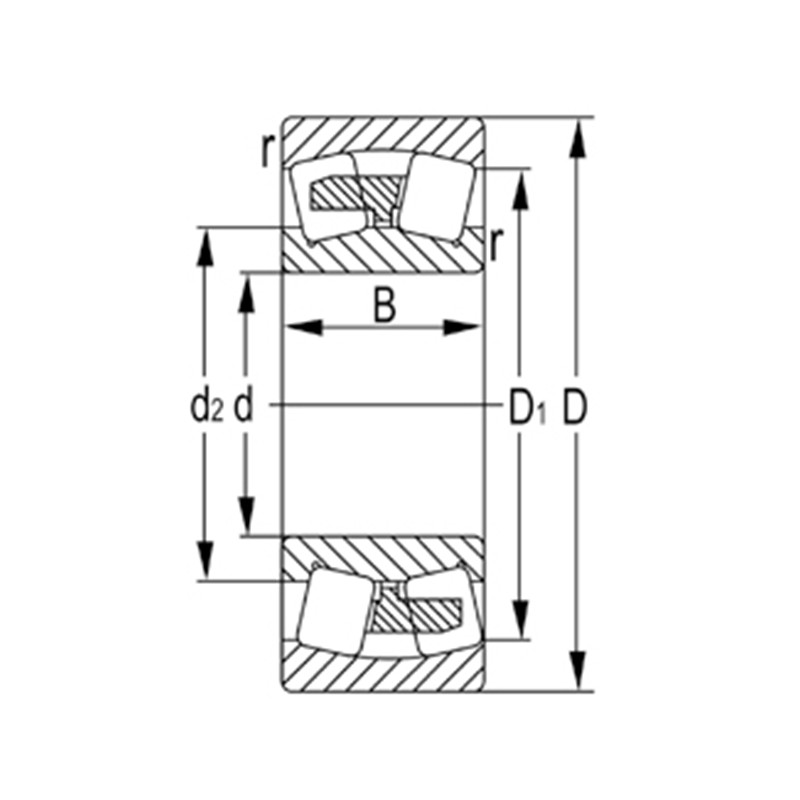

chỉ định	Kích thước chính (mm)				Xếp hạng tải cơ bản (KN)		Tốc độ giới hạn (vòng/phút)		cân nặng
chỉ định	d	D	B	rs phút	Động(Cr)	Tĩnh(Cor)	Dầu mỡ	Dầu	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309K	45	100	36	1.5	148	167	3400	5300	1.3
22309KW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310K	50	110	40	2	186	212	3100	4800	1.75
22310KW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315K	75	160	55	2.1	330	410	2100	3200	5.13
22315KW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320K	100	215	73	3	605	755	1600	2400	12.1
22320KW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326K	130	280	93	4	1000	1290	1200	1800	26.2
22326KW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328K	140	300	102	4	1130	1460	1100	1700	33
22328KW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330K	150	320	108	4	1270	1750	1000	1600	41.8
22330KW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338K	190	400	132	5	1870	2790	780	1200	79.3
22338KW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340K	200	420	138	5	2040	3050	740	1100	91.2
22340KW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348K	240	500	155	5	2720	4100	600	930	145
22348KW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352K	260	540	165	6	3100	4750	550	850	179
22352KW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356K	280	580	175	6	3500	5350	500	780	220
22356KW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360K	300	620	185	7.5	3600	5400	470	720	265
22360KW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
