CON LĂN HÌNH Cầu · TỰ Căn Chỉnh · MẬT ĐỘ TẢI CAO

Dòng 22200

Dòng 22200 Spherical Roller Bearing

Bù sai lệch 1° đến 2,5° · con lăn có đường kính lớn · ống bọc bộ chuyển đổi tương thích

1-2,5°

Phạm vi sai lệch

W33

Rãnh bôi trơn

1:12

Tùy chọn lỗ khoan thon

C3-C4

Giải phóng mặt bằng nội bộ

Bồi thường sai lệch

Khả năng tự căn chỉnh cho phép độ lệch góc từ 1° đến 2,5°, tùy thuộc vào kích thước vòng bi cụ thể và điều kiện tải.

Khả năng chịu tải cao

Con lăn có đường kính lớn và cấu hình mương được tối ưu hóa tối đa hóa xếp hạng tải động và tĩnh.

Ổn định nhiệt

Bề mặt được mài chính xác và khoảng hở bên trong cho phép đạt được hiệu suất ổn định trong quá trình vận hành ở nhiệt độ cao.

Gắn đa năng

Tương thích với ống bọc bộ chuyển đổi hoặc ống bọc rút để dễ dàng lắp đặt trên trục nhẵn hoặc có bậc.

Vật liệu & xây dựng

Thành phần vật liệu Thép chịu lực crom cacbon cao (GCr15)

Biến thể lồng Thép ép (CC), Đồng thau gia công (CA) hoặc Polymer gia cố

Loại lỗ khoan Lỗ hình trụ / Lỗ côn (1:12)

Độ chính xác và giải phóng mặt bằng

Lớp dung sai Mức độ chính xác P0 (Bình thường), P6 hoặc P5

Giải phóng mặt bằng nội bộ C0, C2, C3 hoặc C4 (Khoảng hở xuyên tâm)

Tính năng bôi trơn W33 (Rãnh ngoại vi và ba lỗ bôi trơn)

Môi trường ứng dụng

M Khai thác và khai thác đá Được tích hợp vào máy nghiền, sàng rung và hệ thống băng tải tiếp xúc với các mảnh vụn và va đập nặng.

P Công nghiệp giấy và bột giấy Hỗ trợ cho các xi lanh sấy và cuộn ép có đường kính lớn yêu cầu căn chỉnh trục chính xác.

S Gia công kim loại Được sử dụng trong các nhà máy cán và thiết bị đúc liên tục chịu áp lực cơ học và nhiệt cực cao.

G Phát điện Được tìm thấy trong các trục chính và cụm hộp số của tuabin gió để truyền mô-men xoắn đáng tin cậy.

Môi trường lưu trữ

Vòng bi phải được giữ trong bao bì kín ban đầu và bảo quản ở nơi khô ráo, sạch sẽ với nhiệt độ ổn định. Độ ẩm tương đối không được vượt quá 60% để tránh ăn mòn bề mặt. Vòng bi dòng 22200 có đường kính lớn nên được bảo quản nằm phẳng để tránh khả năng biến dạng vòng có thể xảy ra trong thời gian dài.

Cài đặt và bảo trì

Lực gắn kết Không bao giờ đập trực tiếp vào ổ trục. Sử dụng bộ gia nhiệt cảm ứng để lắp nóng hoặc đai ốc thủy lực cho đế có lỗ côn để đảm bảo phân bổ áp suất đều.

Quản lý bôi trơn Đảm bảo loại dầu bôi trơn phù hợp với yêu cầu về độ nhớt của tốc độ vận hành. Đối với vòng bi dòng W33, bôi trơn lại qua rãnh vòng ngoài để loại bỏ chất gây ô nhiễm.

Xác minh thông quan Khi lắp đặt vòng bi có lỗ côn, hãy đo mức giảm độ hở bên trong xuyên tâm bằng thước đo cảm biến để xác nhận độ vừa khít chính xác.

Kiểm soát ô nhiễm Duy trì tính toàn vẹn của niêm phong (sử dụng mê cung hoặc con dấu tiếp xúc) để ngăn chặn sự xâm nhập của các hạt mài mòn và độ ẩm.

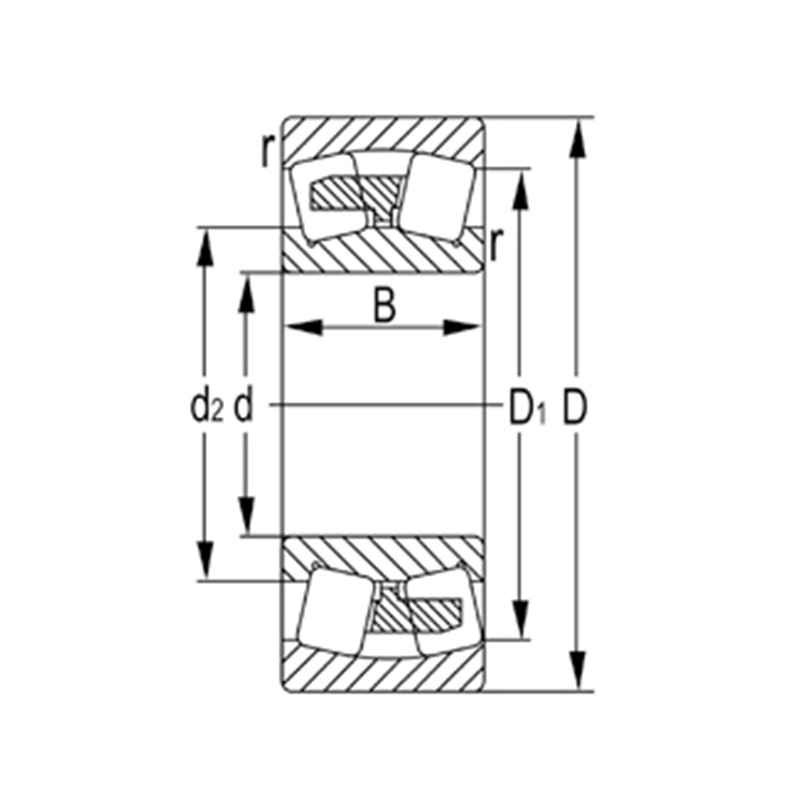

chỉ định	Kích thước chính (mm)				Xếp hạng tải cơ bản (KN)		Tốc độ giới hạn (vòng/phút)		cân nặng
chỉ định	d	D	B	rs phút	Động(Cr)	Tĩnh(Cor)	Dầu mỡ	Dầu	(kg)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205K	25	52	18	1	36.5	36	6500	10000	0.182
22205KW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206K	30	62	20	1	49	49	5700	8800	0.282
22206KW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207K	35	72	23	1.1	69.5	71	4900	7500	0.437
22207KW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208K	40	80	23	1.1	79	88.5	4300	6600	0.515
22208KW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209K	45	85	23	1.1	82.5	95	3800	5900	0.572
22209KW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210K	50	90	23	1.1	86	102	3500	5300	0.616
22210KW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211K	55	100	25	1.5	118	144	3200	4900	0.79
22211KW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212K	60	110	28	1.5	115	147	2900	4500	1.13
22212KW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213K	65	120	31	1.5	143	179	2700	4200	1.47
22213KW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214K	70	125	31	1.5	154	201	2500	3900	1.52
22214KW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215K	75	130	31	1.5	166	223	2300	3600	1.61
22215KW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216K	80	140	33	2	213	277	2200	3400	1.94
22216KW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217K	85	150	36	2	251	320	2100	3200	2.43
22217KW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218K	90	160	40	2	292	385	1900	3000	3.16
22218KW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219K	95	170	43	2.1	294	390	1800	2800	4.01
22219KW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220K	100	180	46	2.1	315	415	1700	2700	4.84
22220KW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222K	110	200	53	2.1	410	570	1600	2400	7.04
22222KW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224K	120	215	58	2.1	485	700	1400	2200	8.89
22224KW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226K	130	230	64	3	570	790	1300	2000	10.9
22226KW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228K	140	250	68	3	685	975	1200	1900	13.7
22228KW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230K	150	270	73	3	775	1160	1100	1700	17.7
22230KW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232K	160	290	80	3	870	1290	1000	1600	22.2
22232KW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234K	170	310	86	4	1000	1520	980	1500	27.3
22234KW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236K	180	320	86	4	1040	1610	920	1400	28.6
22236KW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238K	190	340	92	4	1160	1810	860	1300	35.8
22238KW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240K	200	360	98	4	1310	2010	820	1300	43
22240KW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244K	220	400	108	4	1580	2460	730	1100	59.1
22244KW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248K	240	440	120	4	1940	3100	660	1000	80
22248KW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252K	260	480	130	5	2230	3600	610	930	104
22252KW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256K	280	500	130	5	2310	3800	560	860	110
22256KW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260K	300	540	140	5	2670	4350	510	790	138
22260KW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
