Vòng bi tang trống GE...LO là vòng bi hiệu suất cao được sử dụng rộng rãi trong lĩnh vực cơ khí và tự động hóa. Thiết kế của nó cho phép vòng bi chịu được tải trọng ở nhiều kích thước và thích ứng với môi trường làm việc phức tạp. Dòng vòng bi này được làm bằng vật liệu chất lượng cao và có khả năng chống mài mòn và ăn mòn tuyệt vời, có thể kéo dài tuổi thọ sử dụng của chúng một cách hiệu quả. Ngoài ra, vòng bi GE...LO có đặc tính tự bôi trơn, giảm chi phí bảo trì và thời gian ngừng hoạt động, đồng thời nâng cao hiệu quả vận hành thiết bị. Thiết kế tiếp xúc hình cầu độc đáo của nó có thể chịu được tải trọng hướng tâm và hướng trục lớn và phù hợp để hoạt động trong điều kiện rung và sốc. Nó được sử dụng rộng rãi trong ngành hàng không vũ trụ, sản xuất ô tô, thiết bị luyện kim và các thiết bị công nghiệp khác để cung cấp sự hỗ trợ ổn định và đáng tin cậy cho các máy móc khác nhau.
Vòng bi tang trống dòng GE...LO được thiết kế đặc biệt cho các ứng dụng hộp số tự động trong đó chuyển động dao động, tải trọng cao và khả năng tiếp cận bảo trì hạn chế là những yếu tố quan trọng. Với bề mặt trượt bằng hỗn hợp thép trên PTFE, ổ trục giúp vận hành không cần bảo trì với khả năng chống mài mòn tuyệt vời và hệ số ma sát thấp. Thiết kế vòng trong hình cầu bù đắp cho độ lệch góc giữa trục và vỏ, giảm ứng suất lên các bộ phận truyền động xung quanh. Ổ trục được bôi trơn trước bằng loại mỡ đặc biệt duy trì hiệu quả trong phạm vi nhiệt độ rộng từ -40°C đến 150°C. Ký hiệu LO cho biết ổ trục được trang bị rãnh bôi trơn và các lỗ ở vòng ngoài, cho phép tái bôi trơn nếu cần. Các ứng dụng phổ biến bao gồm trục chọn số, khớp liên kết và điểm lắp bộ truyền động trong hộp số tự động hiện đại.
LO cho biết ổ trục được trang bị rãnh bôi trơn và các lỗ bôi trơn ở vòng ngoài. Điều này cho phép tái bôi trơn trong thời gian bảo dưỡng nếu ứng dụng yêu cầu chu kỳ bảo trì kéo dài hoặc nếu ổ trục tiếp xúc với mức độ nhiễm bẩn cao.
Trong điều kiện vận hành bình thường với khả năng căn chỉnh và tải phù hợp, vòng bi GE...LO có tuổi thọ sử dụng vượt quá 500.000 chu kỳ dao động. Bề mặt trượt bằng composite PTFE mang lại khả năng chống mài mòn tuyệt vời và duy trì độ ma sát thấp trong suốt thời gian hoạt động của ổ trục.
Có, bề mặt trượt bằng composite PTFE cung cấp khả năng bôi trơn vốn có, giúp ổ trục không cần bảo trì trong hầu hết các ứng dụng. Tính năng LO là khả năng tùy chọn dành cho các điều kiện vận hành khắc nghiệt, không phải là yêu cầu đối với dịch vụ thông thường.
Vòng bi GE...LO có thể điều chỉnh độ lệch góc lên tới 6 độ giữa trục và vỏ. Vượt quá giới hạn này có thể gây ra hiện tượng tải cạnh và giảm hiệu suất cũng như tuổi thọ của ổ trục.

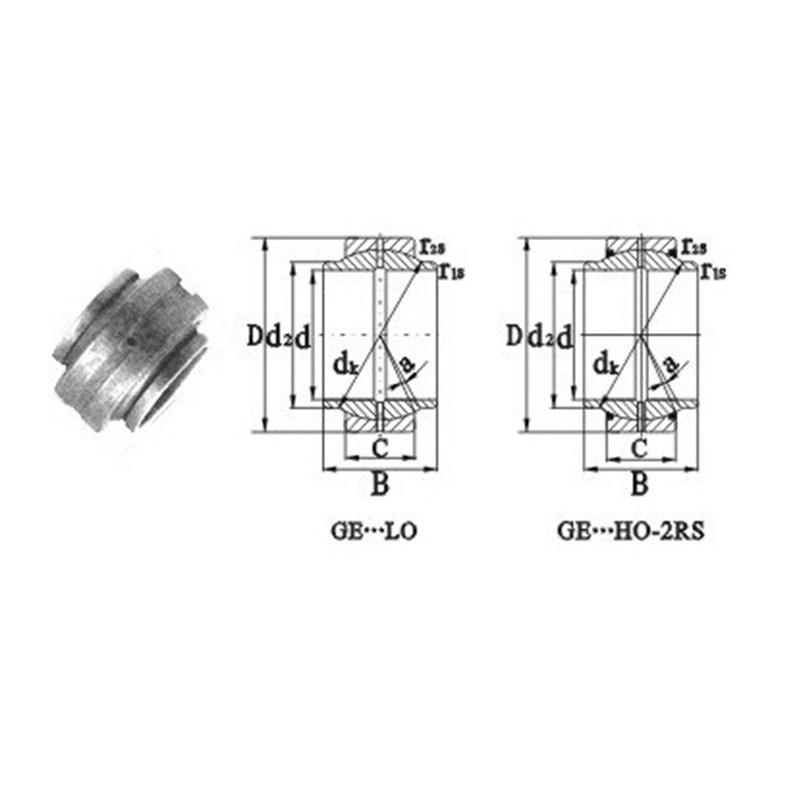

Thông số sản phẩm
| chỉ định | Kích thước (mm) | α · ≈ | Xếp hạng tải (KN) | Trọng lượng (kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d2 phút | D | B | C | dk | r1s phút | r2s phút | C | CO | |||
| GE20LO | 20 | 25 | 35 | 20 | 12 | 29 | 0.3 | 0.3 | 4 | 30 | 146 | 0.07 |
| GE25LO | 25 | 30 | 42 | 25 | 16 | 35.5 | 0.6 | 0.6 | 4 | 48 | 240 | 0.12 |
| GE32LO | 32 | 38 | 52 | 32 | 18 | 44 | 0.6 | 1 | 4 | 67 | 335 | 0.2 |
| GB40LO | 40 | 46 | 62 | 40 | 22 | 53 | 0.6 | 1 | 4 | 100 | 500 | 0.34 |
| GE50LO | 50 | 57 | 75 | 50 | 28 | 66 | 0.6 | 1 | 4 | 156 | 780 | 0.56 |
| GE63LO | 63 | 71.5 | 95 | 63 | 36 | 83 | 0.1 | 1 | 4 | 255 | 1270 | 1.2 |
| GE70LO | 70 | 79 | 105 | 70 | 40 | 92 | 1 | 1 | 4 | 315 | 1560 | 1.7 |
| GE8OLO | 80 | 91 | 120 | 80 | 45 | 105 | 1 | 1 | 4 | 400 | 2000 | 2.4 |
| GE20HO-2RS | 20 | 24 | 35 | 24 | 12 | 29 | 0.2 | 0.3 | 3 | 30 | 146 | 0.057 |
| GE25HO-2RS | 25 | 29 | 42 | 29 | 16 | 35.5 | 0.2 | 0.6 | 3 | 48 | 240 | 0.1 |
| GE30HO-2RS | 30 | 34.2 | 47 | 30 | 18 | 40.7 | 0.2 | 0.6 | 3 | 62 | 310 | 0.14 |
| GE35HO-2RS | 35 | 40 | 55 | 35 | 20 | 47 | 0.3 | 1 | 3 | 80 | 400 | 0.24 |
| GE40HO-2RS | 40 | 45 | 62 | 38 | 22 | 53 | 0.3 | 1 | 3 | 100 | 500 | 0.29 |
| GE45HO-2RS | 45 | 51.5 | 68 | 40 | 25 | 60 | 0.3 | 1 | 3 | 127 | 640 | 0.43 |
| GE50HO-2RS | 50 | 56.5 | 75 | 43 | 28 | 66 | 0.3 | 1 | 3 | 156 | 780 | 0.54 |
| GE60HO-2RS | 60 | 67.7 | 90 | 54 | 36 | 80 | 0.3 | 1 | 3 | 245 | 1220 | 1.1 |
| GE70HO-2RS | 70 | 78 | 105 | 65 | 40 | 92 | 0.3 | 1 | 3 | 315 | 1560 | 1.6 |
| GE80HO-2RS | 80 | 90 | 120 | 74 | 45 | 105 | 0.3 | 1 | 3 | 400 | 2000 | 2.4 |
