Vòng bi trơn hình cầu GEFW là một ổ trượt hiệu suất cao được sử dụng rộng rãi trong các thiết bị công nghiệp và cơ học. Nó sử dụng một thiết kế hình cầu cho phép chuyển động tự do theo nhiều hướng và có thể chịu được tải trọng trục và xuyên tâm một cách hiệu quả. Vòng bi được làm bằng vật liệu cường độ cao và có khả năng chống mài mòn và chống ăn mòn tuyệt vời, đảm bảo độ tin cậy của nó trong môi trường khắc nghiệt. Vòng bi đồng bằng hình cầu GEFW đặc biệt phù hợp cho các ứng dụng yêu cầu vận chuyển tải cao và chuyển động linh hoạt, như máy móc kỹ thuật, thiết bị tự động hóa và các trường hàng không vũ trụ. Ngoài ra, các tính năng cài đặt và bảo trì dễ dàng của nó làm cho nó trở thành lựa chọn đầu tiên của nhiều kỹ sư.
Của chúng tôi GE ... FW Vòng bi trơn đường cầu tự động FW được thiết kế để cung cấp hiệu suất đặc biệt trong các ứng dụng truyền động yêu cầu. Thành phần chính xác này đảm bảo hoạt động trơn tru và tuổi thọ dịch vụ mở rộng cho hệ thống truyền tải của xe của bạn.
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Vật liệu | Thép crom carbon cao |
| Đường kính bên trong | 15mm - 50mm (kích thước tùy chỉnh có sẵn) |
| Đường kính ngoài | 30 mm - 80mm (kích thước tùy chỉnh có sẵn) |
| Khả năng tải | Tĩnh: 50kn, Dynamic: 25kn |
| Phạm vi nhiệt độ | -40 ° C đến 150 ° C. |
| Bôi trơn | Được bôi trơn trước với dầu mỡ nhiệt độ cao |
| Loại niêm phong | Tích hợp niêm phong hai mảnh |
Của chúng tôi ổ bi tự động là hoàn hảo cho:
Không giống như vòng bi tiêu chuẩn, Vòng bi trơn hình cầu để truyền tự động Ưu đãi:
Của chúng tôi Vòng bi trơn hình cầu truyền tự động được thiết kế để đáp ứng hoặc vượt quá thông số kỹ thuật OEM cho các nhà sản xuất xe lớn. Vui lòng tham khảo Biểu đồ tương thích của chúng tôi hoặc liên hệ với nhóm kỹ thuật của chúng tôi để biết thông tin ứng dụng cụ thể.
Mọi Ge ... ổ trục hình cầu FW trải qua thử nghiệm chất lượng nghiêm ngặt, bao gồm:

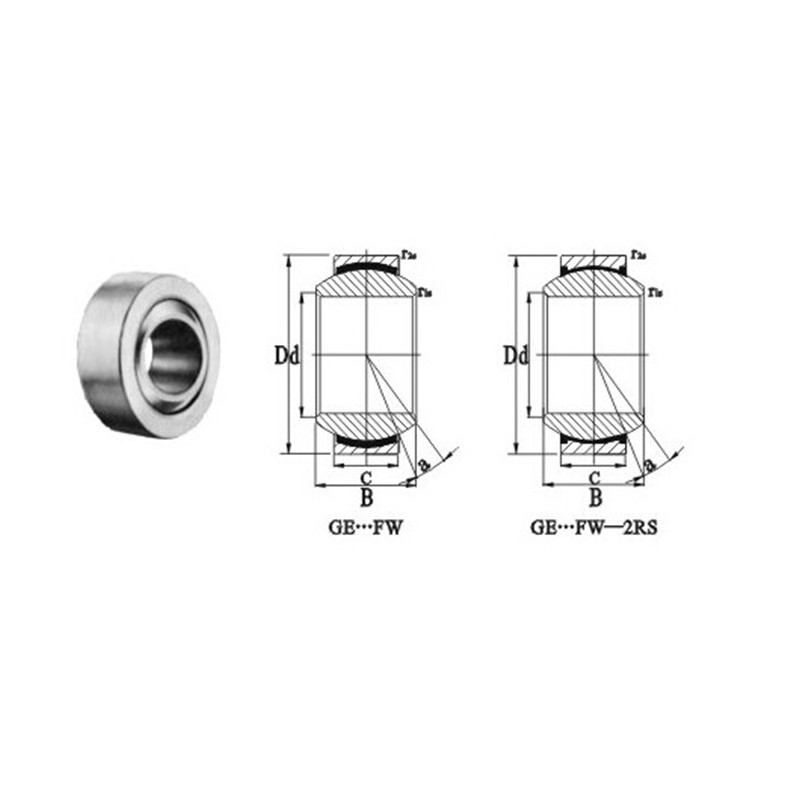

Thông số sản phẩm
| Chỉ định | Kích thước (mm) | α · | Trọng lượng (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | C | DK | R1S tối thiểu | R2S tối thiểu | |||
| GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 3.6 | 20 | 0.005 |
| GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.006 |
| GE6FW | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 5.8 | 21 | 0.008 |
| GE8FW | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 8.6 | 21 | 0.014 |
| GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 11 | 18 | 0.021 |
| GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 0.033 |
| GE15FW-2RS | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 22.4 | 16 | 0.046 |
| GE17FW-2RS | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 31.5 | 19 | 0.078 |
| GE20FW-2RS | 20 | 42 | 25 | 16 | 0.6 | 0.6 | 51 | 17 | 0.15 |
| GE25FW-2RS | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 65.5 | 17 | 0.19 |
| GE30FW-2RS | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 112 | 17 | 0.29 |
| GE35FW-2RS | 35 | 62 | 35 | 23 | 0.6 | 1 | 140 | 16 | 0.39 |
| GE40FW-2RS | 40 | 68 | 40 | 25 | 0.6 | 1 | 180 | 17 | 0.52 |
| GE45FW-2RS | 45 | 75 | 43 | 28 | 0.6 | 1 | 220 | 15 | 0.68 |
| GE50FW-2RS | 50 | 90 | 56 | 36 | 0.6 | 1 | 345 | 17 | 1.4 |
| GE60FW-2RS | 60 | 105 | 63 | 40 | 1 | 1 | 440 | 17 | 2 |
| GE70FW-2RS | 70 | 120 | 70 | 45 | 1 | 1 | 570 | 16 | 2.9 |
| GE80FW-2RS | 80 | 130 | 75 | 50 | 1 | 1 | 695 | 14 | 3.5 |
| GE90FW-2RS | 90 | 150 | 85 | 55 | 1 | 1 | 865 | 15 | 5.4 |
| GE100FW-2RS | 100 | 160 | 85 | 55 | 1 | 1 | 930 | 14 | 5.9 |
