Các 1200 sê-ri tự liên kết vòng bi là một ổ trục hiệu suất cao được sử dụng rộng rãi trong các thiết bị cơ học khác nhau. Nó chủ yếu được sử dụng để chịu tải trọng xuyên tâm và tải trọng trục nhỏ. Thiết kế độc đáo của nó có hai vòng bên trong và một vòng ngoài. Vòng ngoài có hình dạng hình cầu, cho phép ổ trục tự chỉnh trong một phạm vi góc nhất định, do đó bù hiệu quả cho các lỗi cài đặt hoặc uốn trục. Tính năng tự liên kết này giúp cải thiện đáng kể tuổi thọ và độ tin cậy của vòng bi. Vòng bi 1200 được làm bằng thép chất lượng cao, và các vòng bên trong và bên ngoài được gia công chính xác để đảm bảo độ chính xác chạy tốt và ma sát thấp. Chúng thường được sử dụng trong động cơ, máy bơm, quạt và các thiết bị khác, và phù hợp cho môi trường làm việc tốc độ cao và nhiễu thấp. Do cấu trúc đơn giản và bảo trì dễ dàng, vòng bi tự liên kết 1200 loạt được phổ biến rộng rãi trong các lĩnh vực công nghiệp.
Các 1200 sê-ri tự liên kết vòng bi được thiết kế để cung cấp hiệu suất đặc biệt trong các ứng dụng với độ lệch hoặc độ lệch trục. Thiết kế bóng đôi độc đáo của nó và đường đua vòng ngoài hình cầu bù cho sự sai lệch góc, giảm căng thẳng và hao mòn. Lý tưởng cho máy móc công nghiệp hạng nặng, hệ thống ô tô và hoạt động tốc độ cao, vòng bi của chúng tôi đảm bảo độ tin cậy ngay cả trong các điều kiện đòi hỏi khắt khe nhất.
1. Khả năng tự liên kết
± 3 ° bù góc: Tự động điều chỉnh độ lệch cài đặt giữa trục và lỗ ghế, giảm ma sát và hao mòn bổ sung do lỗi định tâm.
Giảm chi phí bảo trì: Mở rộng tuổi thọ của thiết bị và tránh thay thế ổ trục thường xuyên.
2. Khả năng tải tuyệt vời
Thiết kế bóng hai hàng: Phân phối đều tải, chịu được lực hướng tâm cao hơn và lực trục vừa phải.
Hiệu suất động được tối ưu hóa: Thích hợp cho vòng quay tốc độ cao (tốc độ tối đa lên tới 10.000 vòng / phút).
3. Độ bền và độ tin cậy
Điều trị nhiệt đặc biệt bằng thép chất lượng cao: Độ cứng lên đến HRC 60-64, tuổi thọ mỏi tăng 30%.
Các tùy chọn chống ăn mòn: Vật liệu thép không gỉ tùy chọn hoặc nắp niêm phong (RS/2R), phù hợp cho môi trường ẩm hoặc ăn mòn.
4. Ma sát và tiết kiệm năng lượng thấp
Quá trình đua xe mài siêu mịn: Độ nhám bề mặt ≤0,1μm, hệ số ma sát giảm 15%, giảm mức tiêu thụ năng lượng.
5. Khả năng tương thích rộng
Phạm vi kích thước tiêu chuẩn: Đường kính bên trong 10 mm120mm, theo tiêu chuẩn ISO 15: 2017, dễ thay thế.
Kiểm soát chất lượng nghiêm ngặt: 100% nhà máy được thử nghiệm, bao gồm các bài kiểm tra độ rung, tiếng ồn và cuộc sống.
Dịch vụ tùy chỉnh: Kích thước không chuẩn, lớp phủ đặc biệt hoặc chất bôi trơn (như mỡ cấp thực phẩm) có sẵn.
Giao hàng nhanh: Các mô hình thông thường có đủ cổ phiếu và hỗ trợ hậu cần toàn cầu.
Động cơ: Được sử dụng để hỗ trợ trục động cơ để giảm độ rung và nhiễu.
Máy bơm và máy nén: Thích hợp cho hệ thống máy bơm và máy nén tốc độ cao, tốc độ cao.
Thiết bị luyện kim: Được sử dụng cho các thiết bị chính xác cao như nhà máy lăn và máy nghiền.
Hóa chất và dầu mỏ: Thích hợp cho nhiệt độ cao, áp suất cao và môi trường ăn mòn.
Ô tô và xe máy: Được sử dụng cho các thành phần chính như hộp số và trục truyền động.
Máy móc tổng hợp: Được sử dụng rộng rãi trong các thiết bị công nghiệp khác nhau, chẳng hạn như băng tải, máy trộn, quạt, v.v.

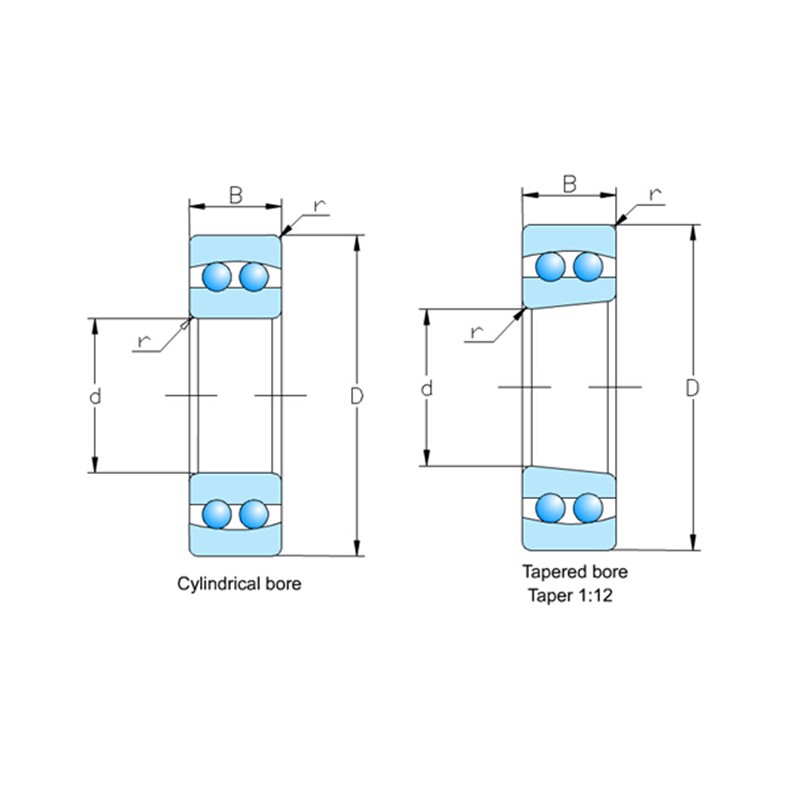

Thông số sản phẩm
| Chỉ định mang | Kích thước （mm） | Xếp hạng tải cơ bản (KN) | Xếp hạng tốc độ (RPM) | Cân nặng | |||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | RS tối thiểu | Cr | COR | Dầu mỡ | Dầu | (Kg) | |
| 1200 | 10 | 30 | 9 | 0.6 | 5.5 | 1.19 | 21000 | 24000 | 0.033 |
| 1201 | 12 | 32 | 10 | 0.6 | 5.6 | 1.27 | 18000 | 22000 | 0.04 |
| 1202 | 15 | 35 | 11 | 0.6 | 7.45 | 1.75 | 16000 | 19000 | 0.049 |
| 1203 | 17 | 40 | 12 | 0.6 | 7.9 | 2.01 | 14000 | 17000 | 0.072 |
| 1204 | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.116 |
| 1204k | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.114 |
| 1205 | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.138 |
| 1205k | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.135 |
| 1206 | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.217 |
| 1206K | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.213 |
| 1207 | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.317 |
| 1207k | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.312 |
| 1208 | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.414 |
| 1208k | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.407 |
| 1209 | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.457 |
| 1209k | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.448 |
| 1210 | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.515 |
| 1210k | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.504 |
| 1211 | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.692 |
| 1211k | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.679 |
| 1212 | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.879 |
| 1212k | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.864 |
| 1213 | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.13 |
| 1213k | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.11 |
| 1214 | 70 | 125 | 24 | 1.5 | 34.5 | 13.8 | 4200 | 4900 | 1.24 |
| 1215 | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.33 |
| 1215k | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.31 |
| 1216 | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.65 |
| 1216K | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.62 |
| 1217 | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.06 |
| 1217K | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.03 |
| 1218 | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.51 |
| 1218k | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.47 |
| 1219 | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.1 |
| 1219k | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.05 |
| 1220 | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.7 |
| 1220K | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.64 |
| 1221 | 105 | 190 | 36 | 2.1 | 74.5 | 32.5 | 2800 | 3300 | 4.34 |
| 1222 | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.15 |
| 1222K | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.07 |
