Dòng RNA

Vòng bi bánh xe kim dòng RNA là loại vòng bi có khả năng chịu tải cao và tận dụng không gian, được sử dụng rộng rãi trong các thiết bị cơ khí. Thiết kế của nó sử dụng các bộ phận lăn hình kim, có diện tích tiếp xúc lớn hơn và hệ số ma sát thấp hơn vòng bi truyền thống. Điều này cho phép vòng bi dòng RNA chịu được tải trọng lớn hơn đồng thời giảm tổn thất năng lượng. Các vòng trong và ngoài của dòng vòng bi này có thể được tách rời để dễ dàng lắp đặt và bảo trì, đồng thời phù hợp với nhiều môi trường làm việc khác nhau, đặc biệt là các ứng dụng trong không gian hạn chế. Vòng bi dòng RNA được sử dụng rộng rãi trong ô tô, máy móc công nghiệp, thiết bị điện tử và các lĩnh vực khác.

Gửi yêu cầu

SERIES RNA · KHÔNG BÊN TRONG · MẬT ĐỘ CAO

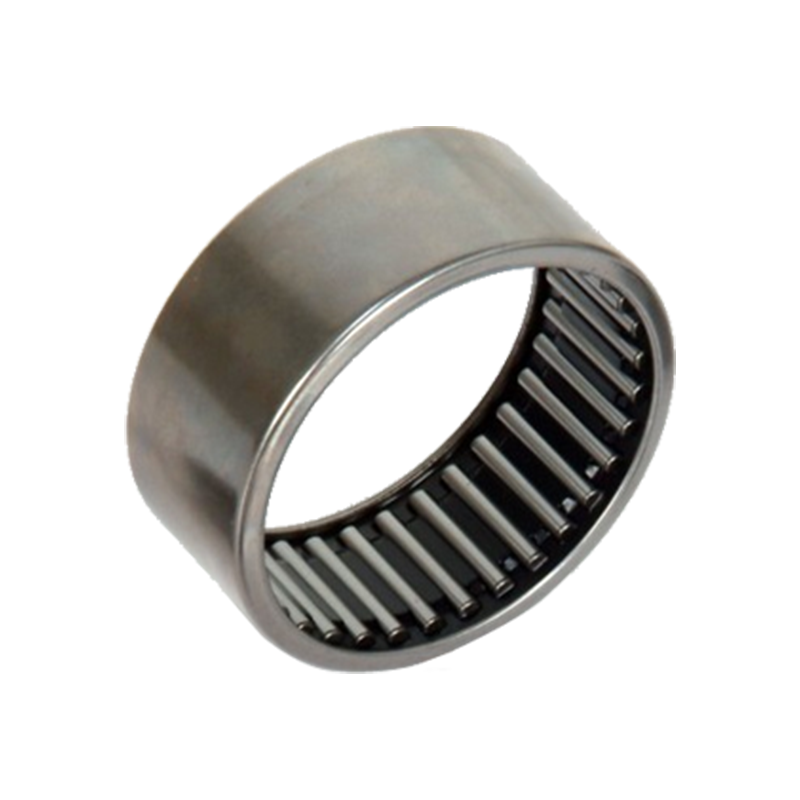

Dòng RNA Vòng bi lăn kim

Khả năng chịu tải xuyên tâm cao

Mặc dù có mặt cắt ngang nhỏ gọn nhưng diện tích tiếp xúc lớn của kim cho phép quản lý lực hướng tâm đáng kể.

Thiết kế nhỏ gọn

Việc không có vòng trong làm giảm đường kính tổng thể của ổ trục, tạo điều kiện cho các thiết kế vỏ nhỏ hơn và nhẹ hơn.

Độ chính xác quay cao

Khi kết hợp với trục được gia công phù hợp, dòng RNA đạt được độ hở xuyên tâm tối thiểu và độ chính xác khi chạy cao.

tăng cường độ cứng

Sự tiếp xúc trực tiếp giữa kim và trục giúp tăng cường độ cứng tổng thể của cụm cơ khí.

Thông số kỹ thuật

Phạm vi lỗ khoan (sau khi lắp) 10mm - 65mm

Phạm vi đường kính ngoài 17mm - 85mm

Phạm vi chiều rộng 10mm - 40mm

Đánh giá tải động 5,2kN - 52,0kN

Tốc độ giới hạn (dầu bôi trơn) 8000 - 20000 vòng/phút

Tùy chọn lồng Thép ép/polyamit

Kịch bản ứng dụng

Do mật độ tải cao và hình học tiết kiệm không gian, Vòng bi kim dòng RNA được sử dụng trong nhiều lĩnh vực công nghiệp

TẠI

Hệ thống ô tô

Hộp số, hộp số và cơ cấu lái cần tích hợp nhỏ gọn.

nhắn tin tức thì

Máy móc công nghiệp

Thiết bị dệt, máy in và máy móc nông nghiệp.

Dụng cụ điện

Trục quay tốc độ cao trong các công cụ xây dựng và chế biến gỗ.

máy tính

Máy bơm và máy nén

Hỗ trợ trục khuỷu và thanh kết nối trong vỏ có không gian hạn chế.

Hướng dẫn bảo quản và lắp đặt

Chuẩn bị trục

Bề mặt trục được sử dụng làm mương phải có độ cứng bề mặt từ 58 đến 64 HRC và độ nhám bề mặt (Ra) không quá 0,2 μm.

Điều kiện bảo quản

Vòng bi phải được bảo quản trong bao bì chống gỉ ban đầu ở môi trường khô ráo, sạch sẽ với nhiệt độ duy trì từ 10°C đến 25°C.

Bảo trì bôi trơn

Việc kiểm tra thường xuyên mức chất bôi trơn là cần thiết để ngăn chặn sự tiếp xúc giữa kim loại với kim loại, điều này có thể dẫn đến hiện tượng mỏi sớm và sinh nhiệt.

Phương pháp cài đặt

Sử dụng các dụng cụ lắp chuyên nghiệp để chỉ tác dụng lực lên vòng được lắp. Tránh đập búa trực tiếp vào kim hoặc lồng để tránh biến dạng.

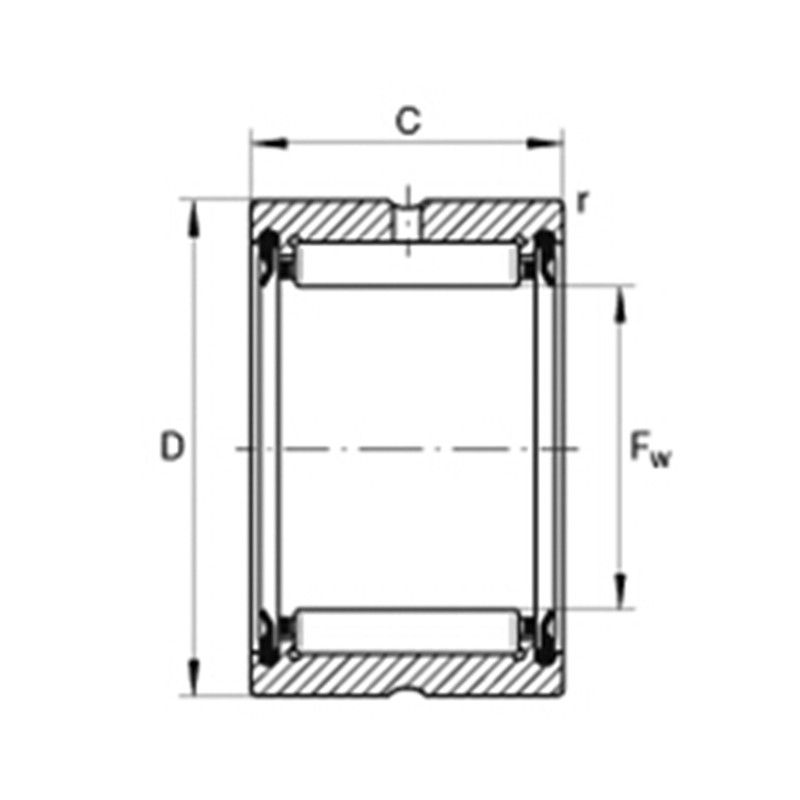

Chỉ định vòng bi			Đường kính trục （mm	Trọng lượng (Kg)	Kích thước ranh giới (mm)					Xếp hạng tải cơ bản (N)		Tốc độ giới hạn (vòng/phút)
Không có IR	cân nặng	Với IR	Đường kính trục （mm	Trọng lượng (Kg)	d	Fw	D	C	B	năng động	Tĩnh	Dầu
RNA7.8169	-	-	-	7.8	-	7.8	16	-	9	-	-	-
ARN8X19X9	-	-	-	7.8	-	8	19	-	9	-	-	-
ARN8X14X8	-	-	-	7.8	-	8	14	-	8	-	-	-
ARN496	-	-	-	7.8	-	8	15	-	10	-	-	-
ARN8X15X10TN	-	-	-	7.8	-	8	15	-	10	-	-	-
ARN4900	24.4	-	-	7.8	-	14	22	-	13	8500	9000	25000
RNA6900	29.1	-	-	7.8	-	14	22	-	22	12800	15600	25000
ARN152815	31.7	-	-	7.8	-	15	28	-	15	13600	17200	24000
ARN4901	16.6	-	-	7.8	-	16	24	-	13	6400	8900	15500
RNA6901	28.7	-	-	7.8	-	16	24	-	22	14000	18600	15500
ARN4902	20.5	-	-	7.8	-	20	28	-	13	11000	12900	12000
RNA6902	35.4	-	-	7.8	-	20	28	-	23	10800	12800	12000
ARN5902		-	-	7.8	-	20	28	-	18
ARN4903	20.7	-	-	7.8	-	22	30	-	13	12000	16800	16300
ARN5903		-	-	7.8	-	22	30	-	18
RNA6903	39.8	-	-	7.8	-	22	30	-	23	14000	19900	16300
ARN4904	50.8	-	-	7.8	-	25	37	-	17	11900	16500	15000
ARN6904	97.7	-	-	7.8	-	25	37	-	30	26000	43000	15000
RNA22/6 2RS	18	NA22/6 2RS	22	19	6	10	19	12	11.8	5000	4350	18000
RNA22/6 2RSX	18	NA22/6 2RSX	22	19	6	10	19	12	11.8	5000	4350	18000
RNA22/8 2RS	29	NA22/8 2RS	34	24	8	12	24	12	11.8	5500	5200	14000
RNA22/8 2RSX	29	NA22/6 2RSX	34	24	8	12	24	12	11.8	5500	5200	14000
ARN283833	99.8	-	-	28	-	28	38	-	33	33000	57000	12000
ARN69/22		-	-	28	-	28	39	-	30
ARN4905	57	-	-	28	-	30	42	-	17	23600	31500	14000
RNA6905	106.5	-	-	28	-	30	42	-	30	39000	59000	14000
ARN305225	-	-	-	28	-	30	52	-	25
ARN49/28	80	-	-	28	-	32	45	-	17	17400	30000	13000
ARN69/28	125	-	-	28	-	32	45	-	30	39500	61300	13000
ARN324527	-	-	-	28	-	32	45	-	27
ARN4906	62.8	-	-	28	-	35	47	-	17	17000	30500	12000
RNA6906	116	-	-	28	-	35	47	-	30	35000	67000	12000
ARN354527	-	-	-	28	-	35	45	-	27	-	-	-
ARN5906	108	-	-	28	-	35	47	-	23	-	-	-
ARN355730	-	-	-	28	-	35	57	-	30	-	-	-
ARN355734	-	-	-	28	-	35	57	-	34	-	-	-
ARN49/32	-	-	-	28	-	40	52	-	20	-	-	-
ARN69/32	147	-	-	28	-	40	52	-	36	25500	68500	8500
ARN405422	-	-	-	28	-	40	54	-	22	-	-	-
ARN40X55X20	-	-	-	28	-	40	55	-	20	-	-	-
ARN4907	99.3	-	-	28	-	42	55	-	20	19800	41500	8700
ARN5907	-	-	-	28	-	42	55	-	27
RNA6907	160	-	-	28	-	42	55	-	36	26000	60500	8700
ARN425622	-	-	-	28	-	42	56	-	22	-	-	-
ARN456227K	-	-	-	28	-	45	62	-	27	-	-	-
RNA2200 2RS	52	NA2200 2RS	60	30	10	14	30	14	13.8	7600	8100	11000
RNA2200 2RSX	52	NA2200 2RSX	60	30	10	14	30	14	13.8	7600	8100	11000
RNA2201 2RS	57	NA2201 2RS	67	32	12	16	32	14	13.8	8500	9700	9500
RNA2201 2RSX	57	NA2201 2RSX	67	32	12	16	32	14	13.8	8500	9700	9500
RNA2202 2RS	60	NA2202 2RS	75	35	15	20	35	14	13.8	9600	12000	7000
RNA2202 2RSX	60	NA2202 2RSX	75	35	15	20	35	14	13.8	9600	12000	7000
RNA2203 2RS	94	NA2203 2RS	112	40	17	22	40	16	15.8	12000	16500	6000
RNA2203 2RSX	94	NA2203 2RSX	112	40	17	22	40	16	15.8	12000	16500	6000
RNA2204 2RS	152	NA2204 2RS	177	47	20	25	47	18	17.8	18500	21900	4600
RNA2204 2RSX	152	NA2204 2RSX	177	47	20	25	47	18	17.8	18500	21900	4600
ARN4908	132	-	-	48	-	48	62	-	22	31000	63000	8120
ARN5908	225	-	-	48	-	48	62	-	30	31000	63000	8120
RNA6908	238	-	-	48	-	48	62	-	40	64000	112000	8120
ARN50/25	167	-	-	50	-	50	62	-	25	28000	67000	8140
ARN50/35	236	-	-	50	-	50	62	-	35	32000	70100	8140
RNA2205 2RS	179	NA2205 2RS	209	52	25	30	52	18	17.8	20100	26000	3500
RNA2205 2RSX	179	NA2205 2RSX	209	52	25	30	52	18	17.8	20100	26000	3500
ARN4909	163	-	-	52	-	52	68	-	22	37000	69500	7600
RNA5909	232	-	-	52	-	52	68	-	30	-	-	-
RNA6909	308	-	-	52	-	52	68	-	40	61500	123500	7600
ARN4910	161	-	-	58	-	58	72	-	22	41000	72000	7500
RNA6910	296	-	-	58	-	58	72	-	40	68000	135000	7500
RNA2206 2RS	284	NA2206 2RS	324	62	30	35	62	20	19.8	23000	28000	2800
RNA2206 2RSX	284	NA2206 2RSX	324	62	30	35	62	20	19.8	23000	28000	2800
ARN4911	241	-	-	63	-	63	80	-	25	50600	96580	7000
RNA6911	430	-	-	63	-	63	80	-	45	82560	172000	7000
ARN4912	257	-	-	68	-	68	85	-	25	52800	91050	7000
ARN5912	408	-	-	68	-	68	85	-	34	-	-	-
ARN6912	436	-	-	68	-	68	85	-	45	88500	186000	7000
RNA2207 2RS	432	NA2207 2RS	505	72	35	42	72	23	22.7	29800	46300	2200
RNA2207 2RSX	432	NA2207 2RSX	505	72	35	42	72	23	22.7	29800	46300	2200
ARN4913	300	-	-	72	-	72	90	-	25	57500	110500	6500
ARN6913	571	-	-	72	-	72	90	-	45	87600	194500	6500
RNA2208 2RS	530	NA2208 2RS	628	80	40	48	80	23	22.7	38200	57700	1700
RNA2208 2RSX	530	NA2208 2RSX	628	80	40	48	80	23	22.7	38200	57700	1700
ARN4914	400	-	-	80	-	80	100	-	30	79000	154000	5500
ARN6914	815	-	-	80	-	80	100	-	54	121000	263000	5500
RNA2209 2RS	545	NA2209 2RS	655	85	45	52	85	23	22.7	40300	63800	1600
RNA2209 2RSX	545	NA2209 2RSX	655	85	45	52	85	23	22.7	40300	63800	1600
ARN4915	472	-	-	85	-	85	105	-	30	82000	158000	5500
ARN5915	745	-	-	85	-	85	105	-	40	-	-	-
RNA6915	923	-	-	85	-	85	105	-	54	128000	272000	5500
RNA22010 2RS	563	NA22010 2RS	690	90	50	58	90	23	22.7	66000	86000	1300
RNA22010 2RSX	563	NA22010 2RSX	690	90	50	58	90	23	22.7	66000	86000	1300
RNA6X13X8TN	-	-	-	90	-	6	13	-	8	-	-	-
ARN4916	496	-	-	90	-	90	110	-	30	81000	170500	5000
RNA6916	978	-	-	90	-	90	110	-	54	130500	280600	5000
ARN4917	608	-	-	100	-	100	120	-	35	98000	207000	4600
ARN6917	1112	-	-	100	-	100	120	-	63	161000	337000	4600
ARN4918	713	-	-	105	-	105	125	-	35	98500	239000	4000
RNA6918	1250	-	-	105	-	105	125	-	63	174000	38000	4000
ARN4919	685	-	-	110	-	110	130	-	35	112000	245000	3870
RNA6919	1325	-	-	110	-	110	130	-	63	196000	400000	3870
ARN4920	1006	-	-	115	-	115	140	-	40	120000	264000	3700
ARN4922	1200	-	-	125	-	125	150	-	40	124000	270000	3300
ARN4924	1760	-	-	135	-	135	165	-	45	174000	386000	2900
ARN4928	2350	-	-	160	-	160	190	-	50	200000	460000	2900
