Vòng bi bánh xe kim dòng BK là vòng bi chịu tải cao, có độ chính xác cao được sử dụng rộng rãi trong các thiết bị cơ khí và thiết bị tự động hóa. Loạt vòng bi này chủ yếu bao gồm vòng trong, vòng ngoài, con lăn kim và lồng. Nó có ưu điểm là cấu trúc nhỏ gọn, độ ma sát thấp và vận hành êm ái. Dòng BK đặc biệt thích hợp cho các ứng dụng có không gian hạn chế. Nó có thể chịu được tải trọng hướng tâm và tải trọng trục nhất định, nâng cao hiệu quả và tuổi thọ của thiết bị. Thiết kế tuyệt vời của nó cho phép nó hoạt động tốt trong điều kiện tải trọng và tốc độ cao, đồng thời được sử dụng rộng rãi trong ô tô, máy công cụ, dệt may, in ấn và các ngành công nghiệp khác. Ngoài ra, vòng bi dòng BK sử dụng vật liệu chất lượng cao và công nghệ xử lý tiên tiến trong quá trình sản xuất để đảm bảo độ tin cậy và độ bền của sản phẩm, đồng thời là thành phần không thể thiếu và quan trọng trong ngành công nghiệp hiện đại.
Vòng bi kim dòng BK là loại vòng bi kéo dạng cốc có đầu mở, được thiết kế cho các ứng dụng yêu cầu khả năng chịu tải hướng tâm cao trong phạm vi không gian hướng tâm tối thiểu. Vòng ngoài được kéo nguyên khối đóng vai trò vừa là đường đua vừa là vỏ, loại bỏ sự cần thiết của lỗ vỏ riêng biệt. Con lăn kim được mài chính xác với cấu hình logarit đảm bảo phân phối tải tối ưu và giảm ứng suất ở cạnh. Vòng bi được cung cấp một lò xo giữ để giữ kim ở đúng vị trí trong quá trình xử lý và lắp ráp. Nhiệt độ hoạt động dao động từ -30°C đến 120°C, tương thích với các loại dầu mỡ tiêu chuẩn. Dòng BK cung cấp khả năng thay thế trực tiếp với các thiết kế hiện có và có sẵn ở nhiều kích cỡ hệ mét để sử dụng trong hộp số ô tô, hộp số công nghiệp và máy móc nhỏ gọn.
Vòng bi dòng BK có đầu mở, cho phép bôi trơn xuyên trục và dễ lắp ráp. Vòng bi dòng HK là vòng bi kín có nắp đáy kín, giúp tăng cường bảo vệ chống nhiễm bẩn và giữ lại chất bôi trơn.
Độ cứng trục khuyến nghị là 58-62 HRC với độ nhám bề mặt Ra ≤ 0,2 µm. Trục hoạt động như một rãnh bên trong, do đó độ cứng và độ hoàn thiện thích hợp là rất quan trọng để mang lại hiệu suất ổ trục và tuổi thọ sử dụng tối ưu.
Nhấn ổ trục vào vỏ bằng dụng cụ lắp tiếp xúc với vòng ngoài. Đảm bảo lỗ khoan của vỏ nằm trong phạm vi dung sai và không có gờ. Không bao giờ tác dụng lực qua kim hoặc lò xo giữ.
Sử dụng mỡ lithium loại 2 NLGI có phụ gia EP cho hầu hết các ứng dụng. Đối với các hoạt động tốc độ cao, bôi trơn bằng dầu được ưu tiên. Đảm bảo chất bôi trơn tiếp cận các bề mặt tiếp xúc với rãnh kim trước khi khởi động.
Thông số sản phẩm

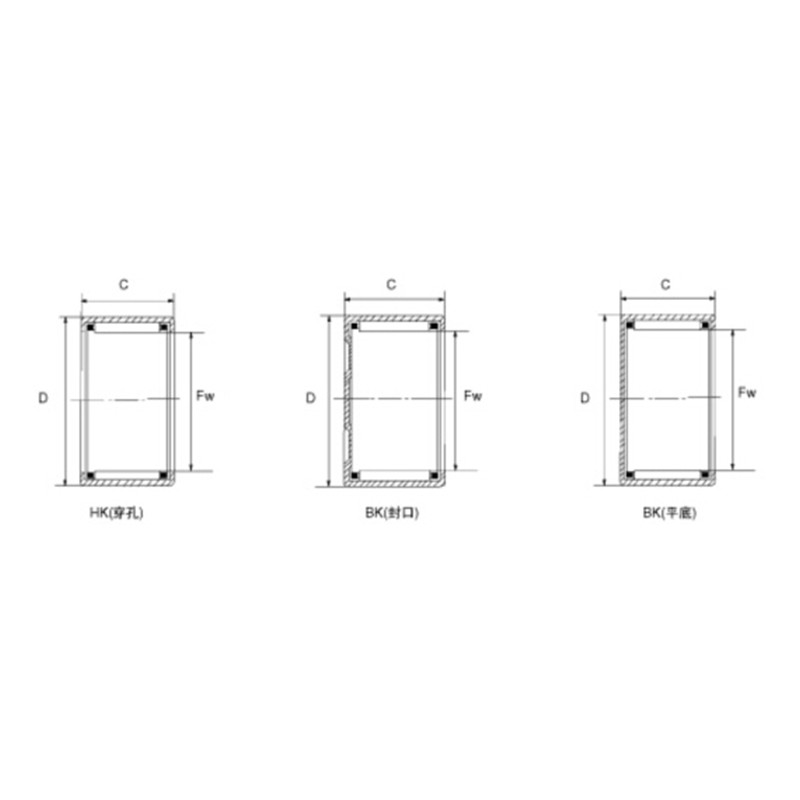

| Chỉ định vòng bi | Đường kính trục （mm | Trọng lượng (Kg) | Kích thước ranh giới (mm) | Xếp hạng tải cơ bản (N) | Tốc độ giới hạn (vòng/phút) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Mã hiện tại | Mã gốc | Fw | D | C | năng động | Tĩnh | Dầu | ||
| BK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
| BK0408TN | Tháng 4-1941 | 4 | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| BK0509 | 45941/5 | 5 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| BK0608 | 35941/6 | 6 | 2.2 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
| BK0609 | 45941/6 | 6 | 2.6 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
| BK0709 | 45941/9 | 7 | 2.9 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
| BK0808 | 35941/8 | 8 | 3 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
| BK0810 | 88941/8 | 8 | 3.4 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
| BK08X14X10 | 25942/8 | 8 | 5.8 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
| BK0908 | 35941/9 | 9 | 3.4 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
| BK0910 | 55941/9 | 9 | 4.3 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
| BK0912 | 65941/9 | 9 | 4.9 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
| BKl010 | 55941/10 | 10 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
| BKl012 | 65941/10 | 10 | 5 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
| BKl015 | 10 | 6.2 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
| BKl0X16X10 | 10 | 6.8 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
| BKl210 | 55941/12 | 12 | 5.2 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
| BKl212 | 65941/12 | 12 | 6.2 | 12 | 16 | 12 | 3800 | 5100 | 15000 |
| BKl2X18X12 | 35942/12K | 12 | 10.3 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
| BKl312 | BKl312 | 13 | 11.2 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
| BKl410 | 35941/14 | 14 | 12.1 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
| BKl512 | 35941/15 | 15 | 12.7 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
| BKl515 | 15 | 15 | 21 | 15 | 9800 | 11400 | 14000 | ||
| BKl516 | 55941/15 | 15 | 16.5 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
| BKl522 | 15 | 22 | 15 | 21 | 22 | 10400 | 16500 | 14000 | |
| BKl612 | 35941/16 | 16 | 13.8 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
| BKl616 | 55941/16 | 16 | 17.6 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
| BKl622 | 85941/16 | 16 | 23.4 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
| BKl712 | 35941/17 | 17 | 14.5 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
| BKl716 | 17 | 17 | 23 | 16 | 8500 | 12500 | 10000 | ||
| BKl812 | 35941/18 | 18 | 14.9 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
| BKl816 | 55941/18 | 18 | 19.9 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
| BK2010 | 25941/20 | 20 | 14 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
| BK2012 | 35941/20 | 20 | 16.7 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
| BK2016 | 55941/20 | 20 | 22.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
| BK2020 | 75941/20 | 20 | 27.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
| BK2030 | 20 | 43 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
| BK2212 | 35941/22 | 22 | 18.1 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
| BK2216 | 55941/22 | 22 | 24.3 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
| BK2220 | 75941/22 | 22 | 29.9 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
| BK2512 | 25941/25 | 25 | 23.2 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
| BK2516 | 5941/25 | 25 | 31 | 25 | 32 | 16 | 13600 | 50000 | 9000 |
| BK2520 | 65941/25 | 25 | 38.7 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
| BK2526 | 25 | 49 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
| BK2538 | 85941/25 | 25 | 69 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
| BK2816 | 45941/28 | 28 | 34.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
| BK2820 | 65941/28 | 28 | 43 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
| BK3012 | 25941/30 | 30 | 27.9 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
| BK3016 | 45941/30 | 30 | 37.1 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
| BK3020 | 65941/30 | 30 | 46.5 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
| BK3026 | 30 | 59.4 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
| BK3038 | 30 | 82.5 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
| BK3512 | 25941/35 | 35 | 32.9 | 35 | 42 | 12 | 12100 | 19300 | 7100 |
| BK3516 | 45941/35 | 35 | 43.8 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
| BK3520 | 65941/35 | 35 | 54.8 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
| BK3530 | 35 | 35 | 42 | 30 | |||||
| BK4012 | 25941/40 | 40 | 38.2 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
| BK4016 | 45941/40 | 40 | 51 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
| BK4020 | 65941/40 | 40 | 62 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
| BK4512 | 25941/45 | 45 | 45 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
| BK4516 | 45941/45 | 45 | 56 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
| BK4520 | 65941/45 | 45 | 72 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
| BK5020 | 55941/50 | 50 | 87.3 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
| BK5025 | 5943/50 | 50 | 109 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
| BK5520 | 55941/55 | 55 | 93.8 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
| BK5528 | 85941/55 | 55 | 132 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
| BK6012 | 60 | 77 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
| BK6020 | 55941/60 | 60 | 105 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
| BK6032 | 85941/60 | 60 | 164 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
