Vòng bi lăn hình trụ N series là một loại vòng bi hiệu quả và bền được sử dụng rộng rãi trong các thiết bị cơ khí khác nhau. Đặc điểm thiết kế của loạt vòng bi này là các con lăn có dạng hình trụ, có khả năng chịu tải trọng xuyên tâm lớn và phù hợp với các tình huống quay tốc độ cao. Vòng bi N series thường có vòng trong và vòng ngoài. Chiều rộng của vòng trong lớn hơn vòng ngoài, mang lại sự ổn định và phân bổ tải tốt hơn. Ưu điểm chính của nó bao gồm ma sát thấp, tuổi thọ dài và khả năng chịu tải cao. Ngoài ra, loại ổ trục này dễ lắp đặt và phù hợp với môi trường có tải nặng và rung động lớn. Do hiệu suất tuyệt vời của chúng, vòng bi lăn hình trụ N series được sử dụng rộng rãi trong máy móc công nghiệp, ô tô, tua bin gió và các thiết bị nặng khác.

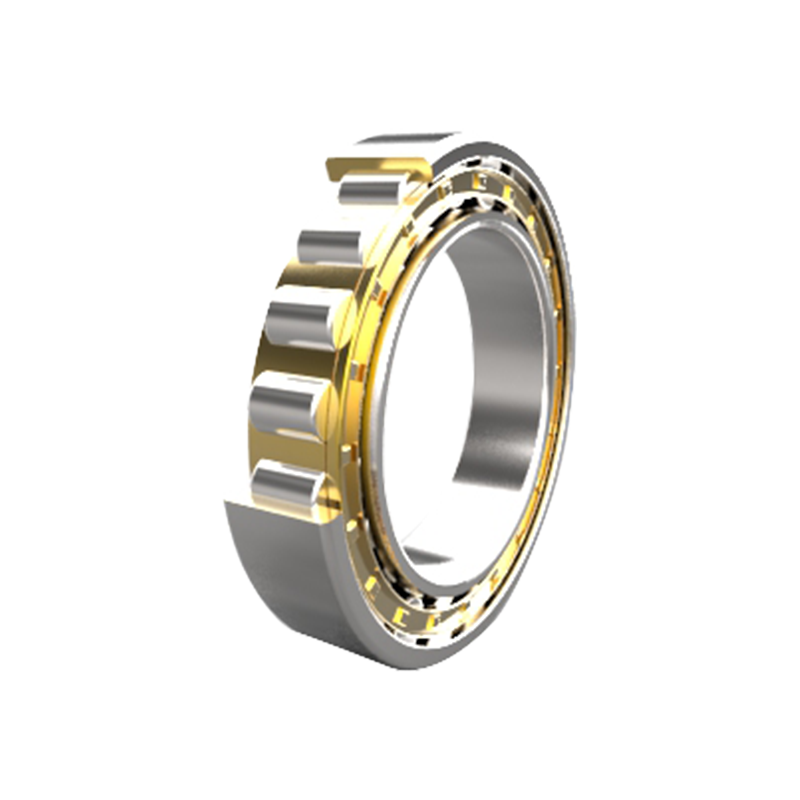

Vòng bi lăn hình trụ N2300 series được thiết kế để phù hợp với tải trọng xuyên tâm cao và hoạt động ở tốc độ cao. Thiết kế của họ có kết cấu chắc chắn với vòng trong và vòng ngoài chắc chắn, cùng với cụm con lăn dẫn hướng bằng lồng. Cấu hình này đảm bảo hiệu suất đáng tin cậy và ổn định hoạt động trong môi trường công nghiệp đòi hỏi khắt khe.
Vòng bi lăn hình trụ dòng N2300 được sử dụng trong nhiều ứng dụng công nghiệp đòi hỏi phải xử lý tải trọng hướng tâm cao và hoạt động đáng tin cậy. Điều này bao gồm:
Các ứng dụng bổ sung bao gồm máy bơm công nghiệp, thiết bị khai thác mỏ và hệ thống băng tải hạng nặng, trong đó khả năng chịu tải xuyên tâm cao là một yêu cầu quan trọng.
Trong khi vòng bi rãnh sâu rất linh hoạt, vòng bi lăn hình trụ N2300 series được thiết kế đặc biệt cho khả năng tải xuyên tâm cao hơn. Sự tiếp xúc tuyến tính giữa các con lăn và mương phân phối tải trọng trên diện tích bề mặt lớn hơn, cho phép chúng hỗ trợ lực hướng tâm lớn hơn đáng kể. Tuy nhiên, vòng bi lăn hình trụ không chứa tải trọng trục hoặc độ lệch. Việc lựa chọn giữa hai phụ thuộc hoàn toàn vào hồ sơ tải và yêu cầu căn chỉnh của ứng dụng cụ th. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp một so sánh chi tiết dựa trên các thông số hoạt động của bạn.
Tuổi thọ hoạt động của ổ trục N2300 chủ yếu được xác định bằng tính toán tuổi thọ định mức cơ bản L10 (ISO 281), xem xét tải trọng động tương đương và tốc độ quay. Các yếu tố chính ảnh hưởng đến tuổi thọ sử dụng bao gồm: loại bôi trơn và tần s , nhiệt độ hoạt động và sự hiện diện của ô nhiễm. Việc cài đặt và căn chỉnh phù hợp cũng rất quan trọng để ngăn ngừa lỗi sớm. Để ước tính tuổi thọ chính xác, chúng tôi khuyên bạn nên tham khảo ý kiến của nhóm hỗ trợ kỹ thuật để phân tích tải trọng, tốc độ và điều kiện môi trường cụ thể của bạn.
Thông số sản phẩm

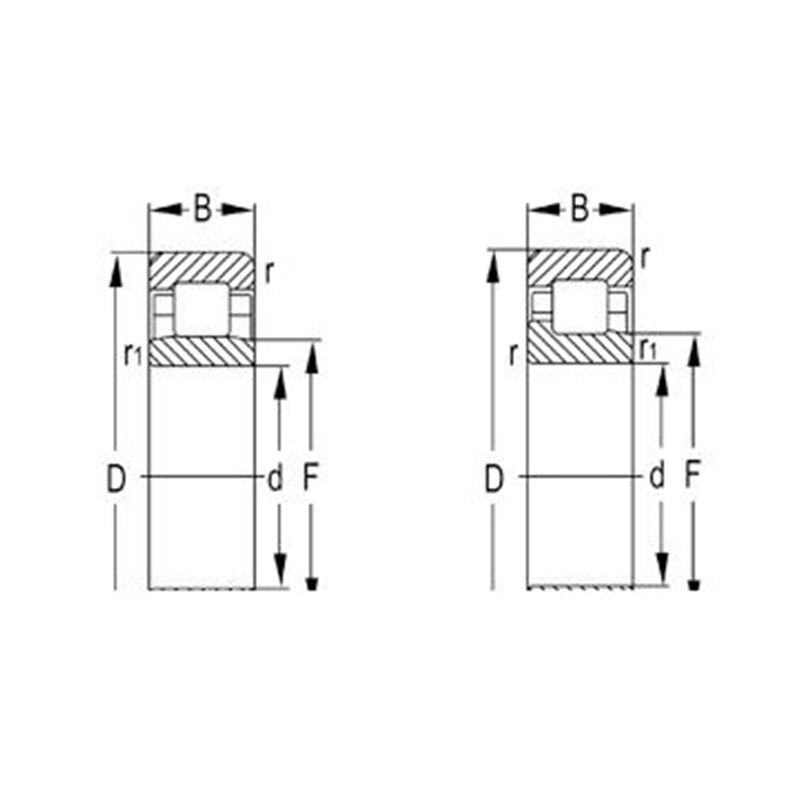

| Chỉ định | Kích thước chính (mm) | Xếp hạng tải cơ bản (KN) | Tốc độ giới hạn (vòng/phút) | Cân nặng | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| đ | Đ | B | rs phút | rs1min | Đynamic(Cr) | Tĩnh(Cor) | Mỡ bôi trơn | Dầu | (kg) | |
| N2308 | 40 | 90 | 33 | 1.5 | 1.5 | 82.5 | 88 | 7000 | 8200 | 0.932 |
| N2309 | 45 | 100 | 36 | 1.5 | 1.5 | 99 | 104 | 6300 | 7400 | 1.24 |
| N2310 | 50 | 110 | 40 | 2 | 2 | 121 | 131 | 5700 | 6700 | 1.67 |
| N2311 | 55 | 120 | 43 | 2 | 2 | 148 | 162 | 5200 | 6100 | 2.13 |
| N2312 | 60 | 130 | 46 | 2.1 | 2.1 | 169 | 188 | 4800 | 5700 | 2.66 |
| N2313 | 65 | 140 | 48 | 2.1 | 2.1 | 188 | 212 | 4400 | 5200 | 3.2 |
| N2314 | 70 | 150 | 51 | 2.1 | 2.1 | 223 | 262 | 4100 | 4800 | 3.9 |
| N2315 | 75 | 160 | 55 | 2.1 | 2.1 | 258 | 300 | 3800 | 4500 | 4.77 |
| N2316 | 80 | 170 | 58 | 2.1 | 2.1 | 274 | 330 | 3600 | 4200 | 5.67 |
| N2317 | 85 | 180 | 60 | 3 | 3 | 315 | 380 | 3400 | 4000 | 6.57 |
| N2318 | 90 | 190 | 64 | 3 | 3 | 325 | 395 | 3200 | 3800 | 7.79 |
| N2319 | 95 | 200 | 67 | 3 | 3 | 370 | 460 | 3000 | 3500 | 9.02 |
| N2320 | 100 | 215 | 73 | 3 | 3 | 410 | 505 | 2900 | 3400 | 11.5 |
| N2322 | 110 | 240 | 80 | 3 | 3 | 605 | 790 | 2600 | 3100 | 16.8 |
| N2324 | 120 | 260 | 86 | 3 | 3 | 710 | 920 | 2400 | 2800 | 21.1 |
| N2326 | 130 | 280 | 93 | 4 | 4 | 840 | 1130 | 2200 | 2600 | 26.4 |
| N2328 | 140 | 300 | 102 | 4 | 4 | 920 | 1250 | 2000 | 2300 | 33.1 |
| N2330 | 150 | 320 | 108 | 4 | 4 | 1020 | 1400 | 1900 | 2200 | 39.8 |
