Tùy chỉnh Dòng NA Vòng bi chèn bằng thép không gỉ Nhà sản xuất, Nhà máy

Dòng NA

Vòng bi chèn dòng NA là vòng bi lăn được thiết kế để đơn giản hóa việc lắp đặt và bảo trì. Chúng thường bao gồm một vòng trong, một vòng ngoài và các bộ phận lăn. Vòng trong có thể được lắp trực tiếp trên trục, trong khi vòng ngoài thường được cố định trên vỏ hoặc giá đỡ. Vòng bi dòng NA có khả năng chống mài mòn và khả năng chịu tải tốt và được sử dụng rộng rãi trong các thiết bị công nghiệp, máy móc nông nghiệp, dụng cụ điện và các lĩnh vực khác. Thiết kế của chúng cho phép vận hành với mức độ thay đổi góc và độ lệch trục nhất định, khiến chúng có khả năng thích ứng cao. Dòng vòng bi này cũng cung cấp nhiều tùy chọn bịt kín và chống bụi để cải thiện hiệu suất của chúng trong môi trường khắc nghiệt. Các đặc tính của vòng bi chèn dòng NA khiến chúng trở thành sự lựa chọn hiệu quả và đáng tin cậy để đáp ứng nhiều nhu cầu ứng dụng khác nhau và giảm chi phí bảo trì thiết bị.

Gửi yêu cầu

VÒNG BI LẮP KHÔNG GỈ · SERIES NA · NHIỆM VỤ RỬA RỬA

Dòng NA

Vòng bi chèn bằng thép không gỉ

lỗ khoan 12–50 mm

Con dấu 2RS

Dầu mỡ Loại thực phẩm H1

Vòng bi chèn bằng thép không gỉ Dòng NA được chế tạo cho các vị trí băng tải và truyền động phải trải qua quá trình vệ sinh thường xuyên, tiếp xúc với độ ẩm hoặc tiếp xúc với hóa chất nhẹ. Miếng đệm kết hợp các vòng và bi bằng thép không gỉ với vòng khóa lệch tâm, giúp kẹp chặt trục mà không cần đến vai gia công. Vòng ngoài có dạng hình cầu để thiết bị đặt vào vỏ lõm tiêu chuẩn và chịu được độ lệch trục nhỏ. Cả hai bên đều sử dụng gioăng cao su tiếp xúc và khoang được đóng gói bằng dầu mỡ cấp thực phẩm trước khi vận chuyển. Đường kính lỗ khoan từ 12 mm đến 50 mm, đường kính ngoài từ 32 mm đến 100 mm và chiều rộng từ 12 mm đến 32 mm. Nhiệt độ sử dụng nằm trong khoảng từ -20°C đến 110°C. Dòng sản phẩm này chủ yếu được quy định trong chế biến thực phẩm, đóng chai đồ uống, dây chuyền đóng gói và thiết bị dược phẩm trong đó khả năng chống ăn mòn là yêu cầu mua sắm.

ĐẶC ĐIỂM CHÍNH

Nhẫn và quả bóng không gỉ

Chịu được sự rửa trôi nhiều lần và tiếp xúc với hóa chất mà không bị rỉ sét hoặc rỗ trên bề mặt mương.

Cổ khóa lệch tâm

Vòng đệm quay vào vòng trong để kẹp trục, đơn giản hóa việc lắp đặt và cho phép tháo ra mà không làm hỏng lớp hoàn thiện của trục.

Đường viền bên ngoài hình cầu

Phù hợp với khối gối lõm và vỏ có mặt bích, hấp thụ độ lệch trục nhỏ có thể gây căng thẳng cho mép mương.

Con dấu tiếp xúc và chất làm đầy cấp thực phẩm

Các gioăng tiếp xúc bằng cao su ở cả hai bên ngăn chặn nước và cặn sản phẩm, đồng thời mỡ H1 được đổ sẵn hỗ trợ các điều kiện vận hành hợp vệ sinh.

ĐẶT HÀNG THAM KHẢO

lỗ khoan diameter 12mm – 50mm

Đường kính ngoài 32mm – 100mm

Chiều rộng 12mm – 32mm

Chất liệu vòng và bóng Thép không gỉ

Phương pháp khóa Cổ áo lệch tâm

Con dấuing type Cao su tiếp xúc 2RS

Dầu mỡ fill Loại thực phẩm H1

Phạm vi nhiệt độ -20°C đến 110°C

Khả năng tương thích nhà ở Khối gối / mặt bích

Bao bì Thùng chống ăn mòn

KHU VỰC THÔNG SỐ KỸ THUẬT

Băng tải chế biến thực phẩm

Hỗ trợ trục lăn và trục truyền động trên các dây chuyền chạy chu kỳ tẩy rửa thường xuyên bằng chất khử trùng.

Dây chuyền đóng chai nước giải khát

Các vị trí băng tải và chất độn tiếp xúc với tia nước, cặn xi-rô và hóa chất tẩy rửa.

Máy đóng gói

Các đơn vị đóng nắp, dán nhãn và đóng thùng nơi có độ ẩm và bụi sản phẩm.

Thiết bị dược phẩm

Máy móc phòng sạch cần khả năng chống ăn mòn và ít phát tán hạt từ các bộ phận chuyển động.

Các đơn vị hàng hải và bến cảng

Thiết bị xử lý boong tiếp xúc với không khí muối và tiếp xúc với nước định kỳ.

Ổ đĩa xử lý hóa chất

Thiết bị trộn và vận chuyển nơi môi trường ăn mòn nhẹ tiếp xúc với khu vực nhà ở.

CÂU HỎI MUA SẮM

Vòng đệm lệch tâm khác với khóa vít định vị như thế nào?

Vòng đệm lệch tâm quay vào vòng trong để kẹp trục xung quanh toàn bộ chu vi của nó, phân bổ lực kẹp đều hơn so với vít định vị tiếp xúc điểm. Điều này làm giảm nguy cơ đánh dấu trục và cho phép loại bỏ mà không cần khắc lên bề mặt trục.

Dòng NA có thể được lắp đặt trong các vỏ khối gối hiện có không?

Đúng. Đường viền bên ngoài hình cầu phù hợp với các lỗ của vỏ lõm tiêu chuẩn, do đó miếng đệm phù hợp với khối gối tương thích và các bộ phận có mặt bích. Kiểm tra đường kính lỗ của thân hộp với đường kính ngoài của hạt dao trước khi lắp ráp.

Dầu bôi trơn nào được áp dụng tại nhà máy?

Mỗi thiết bị được đóng gói bằng mỡ loại thực phẩm H1 trước khi niêm phong. Thể tích đổ đầy được đặt cho kích thước vòng bi, do đó không cần bôi trơn bổ sung trước khi lắp đặt bên đường dây.

Loại không gỉ nào được sử dụng cho các vòng và quả bóng?

Các vòng và bi sử dụng loại ổ trục không gỉ được lựa chọn cho dịch vụ ẩm ướt và ăn mòn nhẹ. Cấp chính xác được liệt kê trên giấy chứng nhận vật liệu được cung cấp kèm theo mỗi lô hàng.

LƯU Ý KHO VÀ LẮP RÁP

Chuẩn bị trục

Làm sạch trục và loại bỏ các gờ trước khi lắp ổ trục vào. Các khuyết tật bề mặt dưới vòng trong tạo ra các điểm ứng suất cục bộ làm rút ngắn tuổi thọ sử dụng.

Thắt chặt cổ áo

Xoay vòng lệch tâm theo hướng quay của trục và siết chặt vít khóa. Kiểm tra lại chỗ ngồi sau giờ hoạt động đầu tiên.

Kiểm tra lỗ khoan nhà ở

Xác nhận lỗ vỏ lõm sạch sẽ và không có cặn cứng. Sự nhiễm bẩn làm giảm hiệu ứng tự căn chỉnh và rút ngắn tuổi thọ của hạt dao.

Lưu trữ

Giữ kín bao bì gốc cho đến khi xuất xưởng. Bảo quản tránh xa dung môi clo hóa và độ ẩm cao để bảo quản lớp hoàn thiện không gỉ.

Mảnh dao không gỉ dòng NA cổ khóa lệch tâm Chất làm đầy cấp thực phẩm H1

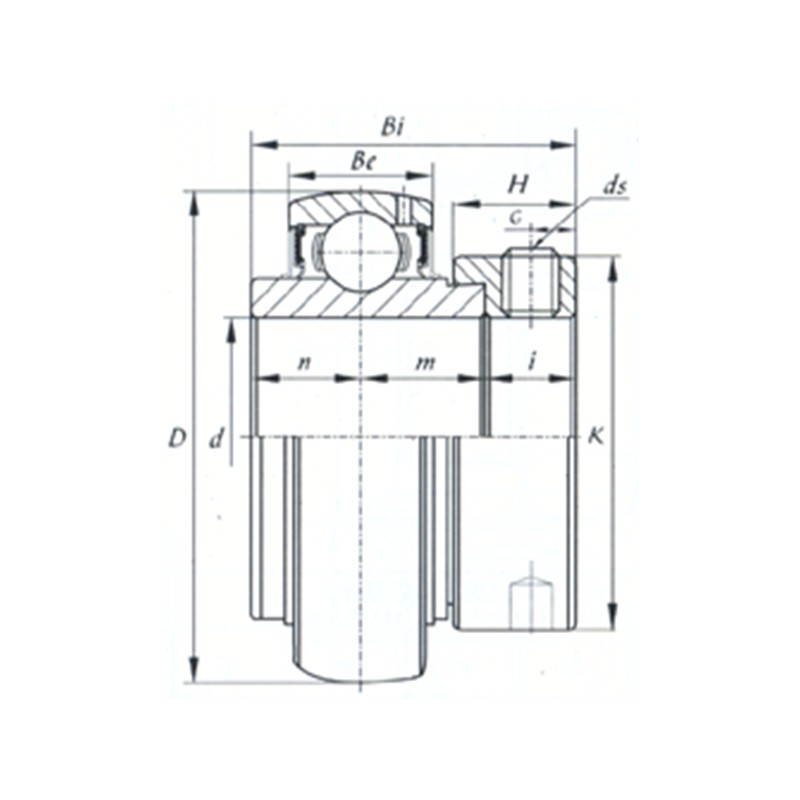

Số mang	d		Kích thước (mm)									Xếp hạng tải cơ bản (kN)
Số mang	(mm)	(trong.)	D	Hãy là	Bi	B1	n	K	H	G	ds	năng động	Tĩnh
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	8/7	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	16/15	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	8/11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	16/13	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA206-20	31.75	4/11	62	19	48.4	36.6	18.3	44.5	15.9	6	16/5-24UNF	1900	1100
NA207-20	31.75	4/11	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207-22	34.925	8/13	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	16/5-24UNF	2550	1500
NA208-24	38.1	2/11	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208-25	39.688	16/19	80	21	56.3	42.8	21.4	60.3	18.3	6.5	16/5-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	8/15	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-27	42.863	1 16/11	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	16/5-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	16/5-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	8/3-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	8/3-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	8/3-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	8/3-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	8/3-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	8/3-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	8/3-24UNF	6600	4950
