Vòng bi chèn dòng CS là thiết kế vòng bi hiệu suất cao được sử dụng rộng rãi trong nhiều loại máy móc và thiết bị công nghiệp. Những vòng bi này kết hợp thiết kế vỏ và ổ bi rãnh sâu để mang lại khả năng chịu tải và độ bền tuyệt vời. Dòng CS được làm bằng vật liệu chất lượng cao, có khả năng chống ăn mòn và mài mòn tốt, phù hợp với môi trường khắc nghiệt như nhiệt độ cao và độ ẩm cao. Ngoài ra, quy trình lắp đặt và bảo trì được đơn giản hóa cho phép người dùng dễ dàng thay thế và bảo trì thiết bị, từ đó nâng cao hiệu suất tổng thể của thiết bị. Vòng bi chèn dòng CS cũng có nhiều thông số kỹ thuật và kích cỡ khác nhau để đáp ứng các nhu cầu ứng dụng khác nhau và được sử dụng rộng rãi trong máy móc nông nghiệp, thiết bị tự động hóa và hệ thống băng tải.
Vòng bi chèn bằng thép không gỉ dòng CS được thiết kế cho các ứng dụng yêu cầu khả năng chống ăn mòn, vệ sinh và độ bền là rất quan trọng. Được chế tạo từ thép không gỉ martensitic AISI 440C, các vòng bi này có khả năng chống ẩm, axit nhẹ và môi trường rửa trôi tuyệt vời mà không ảnh hưởng đến khả năng chịu tải. Thiết kế vòng ngoài hình cầu bù đắp cho độ lệch trục và lắp đặt không chính xác, trong khi cơ cấu khóa vít cố định giúp gắn trục an toàn. Được trang bị gioăng cao su tiếp xúc 2RS ở cả hai bên, vòng bi giữ lại chất bôi trơn và ngăn chặn sự xâm nhập của các chất gây ô nhiễm trong các ứng dụng chế biến thực phẩm, dược phẩm và hàng hải. Vòng bi được bôi trơn trước bằng mỡ cấp thực phẩm (đã đăng ký NSF H1) để tiếp xúc trực tiếp với các sản phẩm tiêu hao. Nhiệt độ hoạt động dao động từ -20°C đến 110°C, tương thích với chu trình rửa trôi ở nhiệt độ cao. Có sẵn ở cả kích thước lỗ khoan inch và hệ mét để thay thế trực tiếp trong thiết bị hiện có.
AISI 440C là thép không gỉ martensitic có độ cứng cao hơn (58-60 HRC) và khả năng chống mài mòn so với 304 (austenit). 440C cung cấp khả năng chịu tải và tuổi thọ mỏi tốt hơn, khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng ổ trục yêu cầu cả khả năng chống ăn mòn và độ bền cơ học.
Có, Dòng CS được thiết kế cho môi trường rửa trôi với nhiệt độ hoạt động lên tới 110°C. Các vòng đệm 2RS và mỡ cấp thực phẩm duy trì hiệu suất trong chu trình làm sạch ở nhiệt độ cao. Để vận hành liên tục ở nhiệt độ trên 100°C, hãy tham khảo ý kiến nhà sản xuất để lựa chọn dầu mỡ.
Sử dụng cờ lê lực có giá trị mômen xoắn được chỉ định (thường là 2-4 Nm đối với kích thước nhỏ hơn, tối đa 8 Nm đối với vòng bi lớn hơn). Siết quá chặt có thể làm biến dạng vòng trong, trong khi siết quá kém có thể gây trượt trục. Luôn sử dụng hợp chất khóa ren cho các ứng dụng có độ rung.
Có, Dòng CS có sẵn loại mỡ thực phẩm đã đăng ký NSF H1, giúp dòng sản phẩm này phù hợp cho các ứng dụng tiếp xúc ngẫu nhiên với thực phẩm. Cấu trúc bằng thép không gỉ và thiết kế kín giúp ngăn ngừa ô nhiễm chất bôi trơn của sản phẩm thực phẩm.

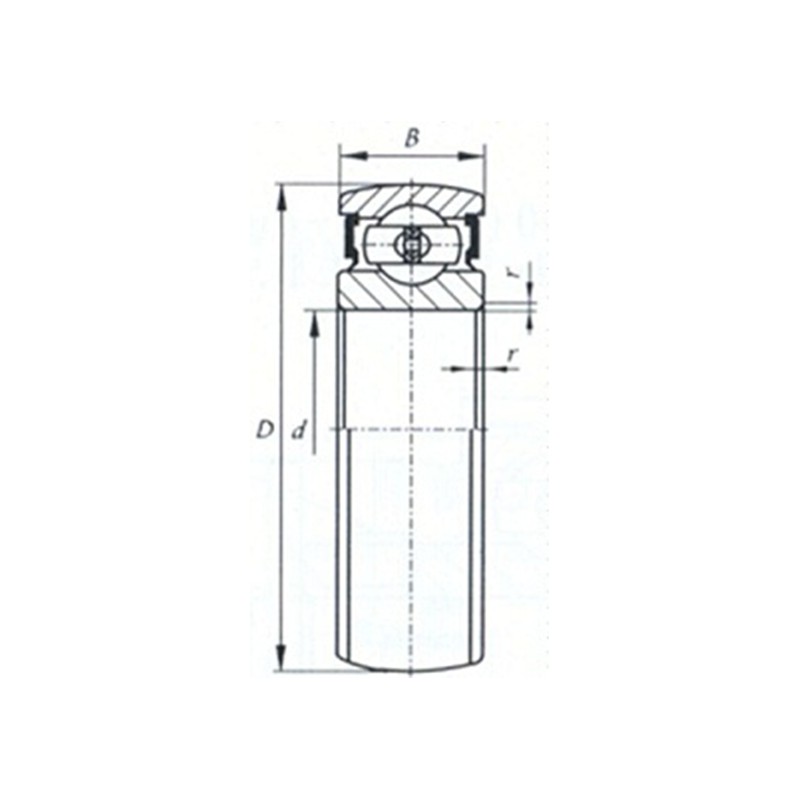

Thông số sản phẩm
| Chỉ định vòng bi | Kích thước (mm) | Xếp hạng tải cơ bản (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r phút | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
