Tùy chỉnh Dòng 3000A Vòng bi liên lạc góc cạnh đôi Nhà sản xuất, Nhà máy

Dòng 3000A

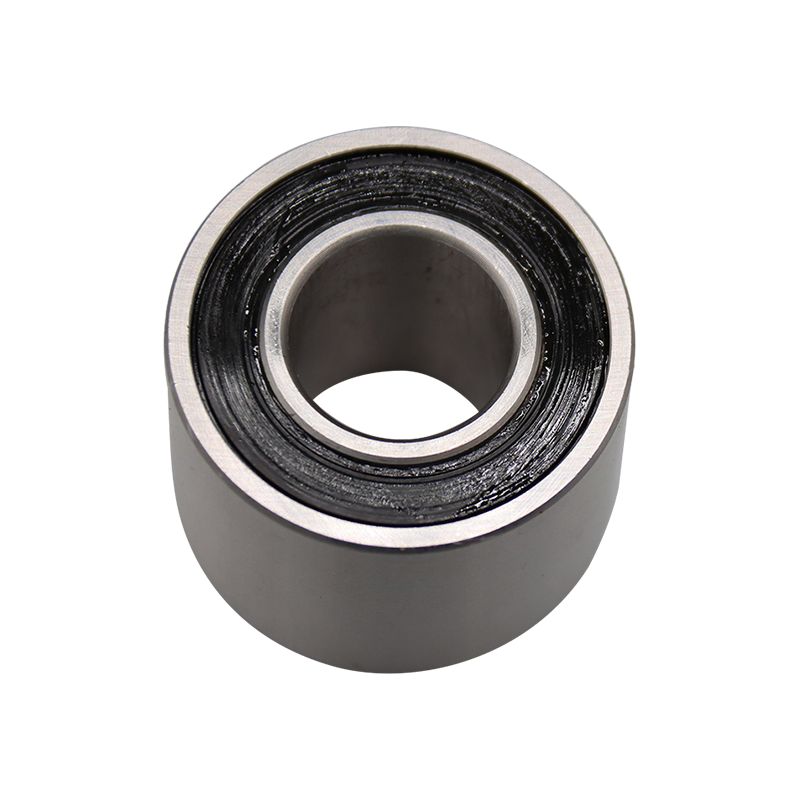

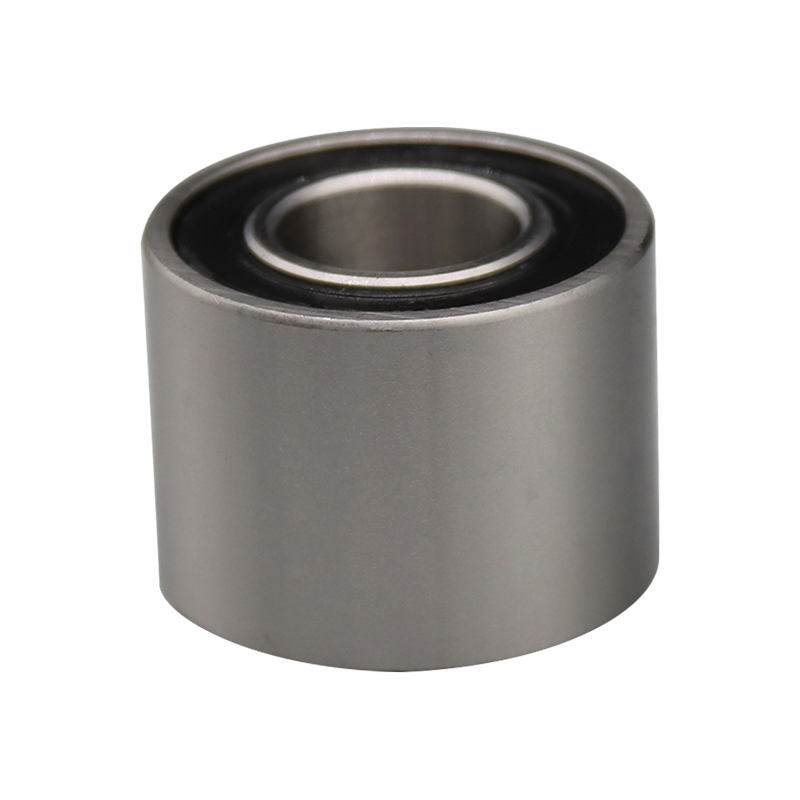

Vòng bi tiếp xúc góc hai hàng dòng 3000A được thiết kế với hình dạng bên trong cụ thể tạo điều kiện thuận lợi cho việc xử lý các tải trọng hướng tâm và hướng trục kết hợp. Không giống như các biến thể một hàng, dòng 3000A có thiết kế chuyên dụng với góc tiếp xúc cho phép hỗ trợ trục cứng và khả năng điều chỉnh mô men nghiêng. Những vòng bi này bao gồm một vòng ngoài đặc, một vòng trong liền khối, các cụm bi và lồng thường được chế tạo từ polyamit gia cố bằng sợi thủy tinh hoặc thép ép. Cấu trúc bên trong đảm bảo dẫn bóng chính xác và phân bổ tải trọng tối ưu, khiến chúng phù hợp cho các ứng dụng có không gian hạn chế nhưng yêu cầu khả năng chịu tải cao. Chúng thường được cung cấp ở dạng mở hoặc kín để đáp ứng các nhu cầu cụ thể về môi trường.

Gửi yêu cầu

LIÊN HỆ GÓC NHÂN ĐÔI · TẢI HAI CHIỀU · SERIES NHỎ GỌN

Vòng bi tiếp xúc góc đôi hàng

tải trọng trục hai chiều

chiều rộng trục giảm

TVH/lồng thép

Niêm phong 2Z / 2RS

Khả năng chịu tải dọc trục hai chiều

Việc bố trí hàng đôi cho phép ổ trục hỗ trợ đồng thời lực dọc trục theo cả hai hướng với tải trọng hướng tâm.

Tăng cường độ cứng

Thiết kế góc tiếp xúc chuyên dụng mang lại độ cứng cao, giảm độ lệch trục trong quá trình vận hành.

Phong bì nhỏ gọn

Cung cấp chức năng của hai vòng bi tiếp xúc góc một hàng với chiều rộng trục giảm đáng kể, tối ưu hóa không gian lắp đặt.

Khả năng tốc độ cao

Các lớp hoàn thiện bên trong của mương và thiết kế lồng được tối ưu hóa giúp giảm thiểu ma sát, cho phép đạt tốc độ quay cao với khả năng sinh nhiệt được kiểm soát.

Đặc tính kỹ thuật sản phẩm

Góc liên hệ

Phân bổ tải trọng hướng tâm và hướng trục cân bằng góc tiêu chuẩn

Vật liệu lồng

Polyamide (TVH) cho độ ồn thấp / Thép ép để ổn định nhiệt độ cao

Tùy chọn niêm phong

2Z (tấm chắn kim loại) / 2RS (miếng đệm môi) để chống bụi và giữ chất bôi trơn

Tiêu chuẩn chiều

Kích thước ranh giới ISO 15 cho khả năng thay thế lẫn nhau toàn cầu

Bôi trơn

Các biến thể kín được đổ đầy mỡ gốc lithium · -30°C đến 110°C

Kịch bản ứng dụng điển hình

TỰ ĐỘNG

Hệ thống ô tô

Máy nén điều hòa, trục bánh xe, puly căng

BƠM

Máy bơm công nghiệp

Bơm ly tâm quản lý lực đẩy dọc trục từ chuyển động của chất lỏng

NÔNG NGHIỆP

Máy nông nghiệp

Máy bừa đĩa, máy gieo hạt, hệ thống băng tải chịu tải tổng hợp

ĐỘNG CƠ

Động cơ điện

Động cơ công nghiệp cỡ vừa và thiết bị gia dụng

LÒ NÒ

Truyền tải điện

Hộp số và bộ truyền động giảm tốc yêu cầu chia lưới bánh răng chính xác

[S] Điều kiện bảo quản

Bảo quản trong môi trường khô ráo, thoáng mát với độ ẩm tương đối không quá 60%. Giữ vòng bi trong bao bì nguyên chưa mở để tránh ăn mòn.

[H] Phòng ngừa xử lý

Sử dụng máy sưởi cảm ứng chuyên dụng hoặc dụng cụ lắp cơ khí. Không tác dụng lực lắp lên các bộ phận lăn để tránh hiện tượng đóng cặn trên đường mương.

[A] Độ chính xác của căn chỉnh

Đảm bảo căn chỉnh trục và vỏ trong khoảng 0,001 đến 0,003 radian; độ lệch quá mức dẫn đến vòng cách bị mòn sớm và nhiệt độ vận hành tăng lên.

[L] Bôi trơn Check

Đối với vòng bi hở, hãy xác minh tính tương thích giữa chất bôi trơn vận hành và chống rỉ do nhà máy áp dụng trước khi lắp ráp lần cuối.

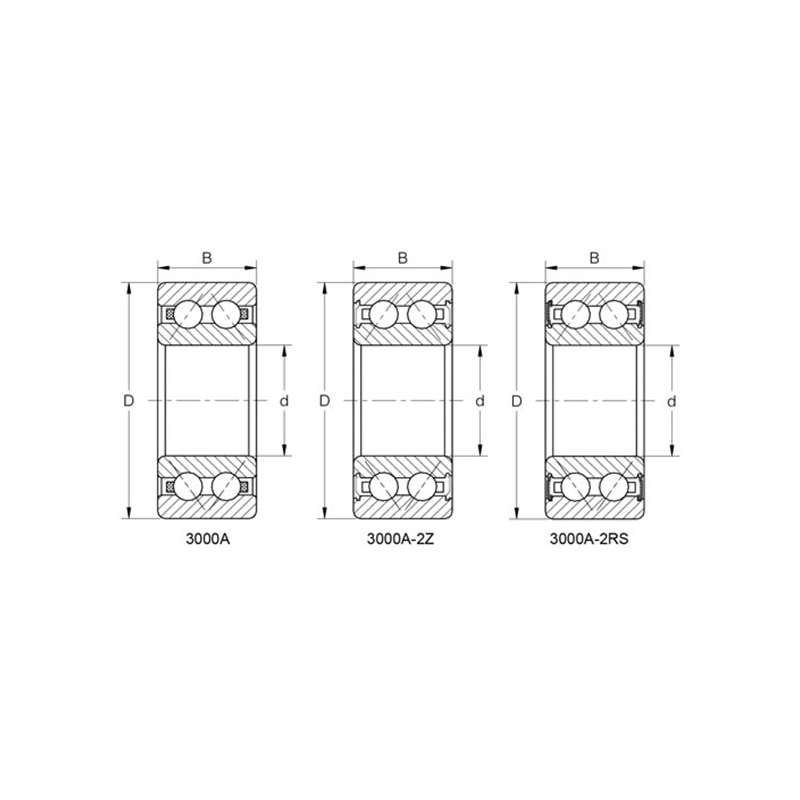

chỉ định	Kích thước chính (mm)			Xếp hạng tải cơ bản (KN)		Tốc độ giới hạn (vòng/phút)		cân nặng
chỉ định	d	D	B	Động(Cr)	Tĩnh(Cor)	Dầu mỡ	Dầu	(kg)
3000A	10	26	12	5.5	3.2	18000	23000	0.022
3200A	10	30	14.3	7.5	4.3	16000	21000	0.05
3001A	12	28	12	6.1	3.7	17000	22000	0.025
3201A	12	32	15.9	9	4.9	14000	19000	0.058
3002A	15	32	13	8.5	5.4	14500	18000	0.036
3202A	15	35	15.9	10	6	11000	16000	0.066
3302A	15	42	19	14	8	10000	15000	0.13
3003A	17	35	14	9	6	12500	16000	0.042
3203A	17	40	17.5	12.7	7.8	9000	14000	0.096
3303A	17	47	22.2	17.3	10.4	8000	12000	0.18
3804A	20	32	10	4.9	3.9	13000	14300	0.02
3904A	20	37	13	9.3	6.6	12000	13200	0.046
3004A	20	42	16	14.2	9.6	11000	13000	0.08
3204A	20	47	20.6	19	12.1	8000	12000	0.16
3304A	20	52	22.2	19	12.3	8500	12000	0.22
3805A	25	37	10	5.5	4.9	11500	12700	0.025
3905A	25	42	13	9.6	7.5	11000	12300	0.062
3005A	25	47	16	15.2	11	9500	12000	0.1
3205A	25	52	20.6	20.6	13.9	7500	10000	0.19
3305A	25	62	25.4	27.6	17.8	7500	10000	0.367
3806A	30	42	10	5.7	5.6	10000	11500	0.03
3906A	30	47	13	9.9	8.3	9500	10500	0.095
3006A	30	55	19	20.3	15.5	8000	10000	0.16
3206A	30	62	23.8	25.7	18.5	6300	8500	0.31
3306A	30	72	30.2	37.2	25.9	6000	8000	0.59
3807A	35	47	10	6.1	6.2	8500	10000	0.035
3907A	35	55	15	12.9	11.3	8000	9500	0.138
3007A	35	62	20	24.2	20.4	6500	8500	0.24
3207A	35	72	27	30.4	23.5	5600	7500	0.51
3307A	35	80	34.9	46.1	35.3	5300	7000	0.82
3808A	40	52	10	6.4	6.9	7000	8500	0.04
3908A	40	62	16	17.4	15.8	6500	8000	0.158
3008A	40	68	21	24.5	20.8	6000	7800	0.279
3208A	40	80	30.2	40.8	30.2	5300	7000	0.64
3308A	40	90	36.5	54.9	40.1	4800	6300	1.06
3809A	45	58	10	6.7	7.7	6300	7000	0.055
3909A	45	68	16	17.9	17.2	6000	6800	0.183
3009A	45	75	23	39.3	36.4	5600	6200	0.364
3209A	45	85	30.2	42.8	34.5	4800	6300	0.72
3309A	45	100	39.7	72.1	52	4300	5600	1.24
3810A	50	65	12	7	8.4	6000	7500	0.075
3910A	50	72	16	19.1	19.6	5800	7200	0.189
3010A	50	80	23	42.3	41.9	5300	6600	0.395
3210A	50	90	30.2	43.2	35.3	4500	6000	0.78
3310A	50	110	44.4	84.9	62.6	4000	5300	1.96
3811A	55	72	13	12.8	14.4	5500	6500	0.01
3911A	55	80	19	20	21.7	5300	6200	0.282
3011A	55	90	26	43.7	44.7	4800	5800	0.581
3211A	55	100	33.3	53.9	47.2	4000	5300	1.03
3311A	55	120	49.2	106.3	82	3600	4800	2.4
3812A	60	78	14	13.6	16.2	5000	5500	0.14
3912A	60	85	19	21	23.8	4800	5300	0.303
3012A	60	95	26	47.2	53.4	4400	5000	0.621
3212A	60	110	36.5	61.3	52.6	3800	5000	1.4
3312A	60	130	54	121.4	95.1	3400	4500	3.24
3813A	65	85	15	15.1	18.3	4700	5200	0.182
3913A	65	90	19	21.4	24.8	4500	5000	0.324
3013A	65	100	26	49.5	59.2	4000	4800	0.661
3213A	65	120	38.1	73.4	66.6	3400	4500	1.84
3313A	65	140	58.7	137.5	109.6	2800	3700	3.9
3814A	70	90	15	18	21.9	4400	4800	0.19
3914A	70	100	23	25.8	30	4000	4600	0.516
3014A	70	110	30	54.2	58.9	3600	4400	0.95
3214A	70	125	39.7	80.5	73.8	3200	4300	1.98
3314A	70	150	63.5	154.5	125.1	2800	3800	4.7
3815A	75	95	15	16	20.3	4200	4700	0.224
3915A	75	105	23	26	31.3	3800	4300	0.546
3015A	75	115	30	57.7	66.5	3400	4000	1.003
3215A	75	130	41.3	87.9	81.4	3000	3600	2.01
3315A	75	160	68.3	171.4	134.8	2600	3200	6.3
3216A	80	140	44.4	103.7	97.5	2800	3600	2.48
3316A	80	170	68.3	190.1	151.7	2400	3400	7.21
3217A	85	150	49.2	111.8	106.4	2400	3500	3.2
3317A	85	180	73	189.4	234.5	2200	3200	8.3
3218A	90	160	52.4	111.8	106.4	2400	3200	4.5
