Dòng R

Vòng bi rãnh sâu dòng R là loại vòng bi được sử dụng rộng rãi. Nó có đặc điểm cấu trúc đơn giản, lắp đặt dễ dàng và chi phí bảo trì thấp. Nó có thể chịu được tải trọng xuyên tâm và tải trọng trục hai chiều nhất định. Ngoài ra, vòng bi rãnh sâu dòng R còn có đặc tính ma sát thấp, độ ồn thấp và độ rung thấp, phù hợp với điều kiện vận hành tốc độ cao. Loại ổ trục này cung cấp nhiều loại kết cấu khác nhau, chẳng hạn như có nắp che bụi, vòng đệm, v.v., để đáp ứng nhu cầu của các môi trường làm việc khác nhau.

Gửi yêu cầu

R SERIES · Rãnh sâu · CỰC NHỎ

Dòng R Vòng bi rãnh sâu

lỗ khoan inch / mét mở/che chắn/niêm phong Độ chính xác P0/P5

Dấu chân nhỏ gọn

Được thiết kế cho các ứng dụng có không gian hạn chế, dòng R cung cấp khả năng hỗ trợ tải trọng hướng tâm và hướng trục đáng tin cậy trong phạm vi tối thiểu.

Các biến thể inch và số liệu

Có sẵn với các kích thước lỗ khoan inch tiêu chuẩn (R4, R6, R8, v.v.) cũng như các hệ mét tương đương để có thể thay thế lẫn nhau với các thiết kế hiện có.

Cấu hình niêm phong

Các biến thể mở, được bảo vệ bằng kim loại (ZZ) hoặc bịt kín bằng cao su (2RS) có sẵn để đáp ứng các yêu cầu về ô nhiễm và bôi trơn cụ thể.

Vận hành êm ái

Mương được mài chính xác và bóng chất lượng cao đảm bảo mức độ rung thấp và giảm tiếng ồn âm thanh trong các thiết bị nhạy cảm.

Tóm tắt thông số kỹ thuật

Đường kính lỗ khoan 3.175mm - 12.700mm (0.125in - 0.500in)

Đường kính ngoài 7,938mm - 28,575mm (0,3125in - 1,125in)

Chiều rộng 2.779mm - 7.938mm

Đánh giá tải động 0,5kN - 4,6kN

Đánh giá tải tĩnh 0,2kN - 2,3kN

Tốc độ giới hạn (dầu bôi trơn) 18000 - 42000 vòng/phút

Ứng dụng phổ biến

Dụng cụ

Thiết bị đo lường, lưu lượng kế và thiết bị quang học chính xác.

Động cơ điện

Động cơ quạt nhỏ, động cơ bước và bộ truyền động loại nhỏ.

ô tô

Bộ truyền động cửa sổ chỉnh điện, bộ truyền động khóa cửa và cụm cảm biến.

Y tế

Thiết bị nha khoa, dụng cụ phẫu thuật và dụng cụ chẩn đoán.

Người máy

Bộ truyền động chung, trục cảm biến và cơ cấu kẹp.

Thiết bị văn phòng

Máy in, máy quét và hệ thống nạp giấy.

•

Lưu trữ và xử lý

Bảo quản trong bao bì gốc ở môi trường khô ráo, sạch sẽ. Tránh tiếp xúc với hóa chất ăn mòn. Xử lý bằng găng tay sạch để tránh ô nhiễm mương.

•

Hướng dẫn lắp đặt

Tác dụng lực đều lên vòng được lắp. Sử dụng máy ép có tay áo hỗ trợ thích hợp. Không bao giờ tác dụng lực tác động trực tiếp lên ổ trục.

•

Bôi trơn

Các biến thể kín được bôi trơn trước suốt đời. Các biến thể mở yêu cầu dầu mỡ tương thích với tốc độ vận hành và phạm vi nhiệt độ.

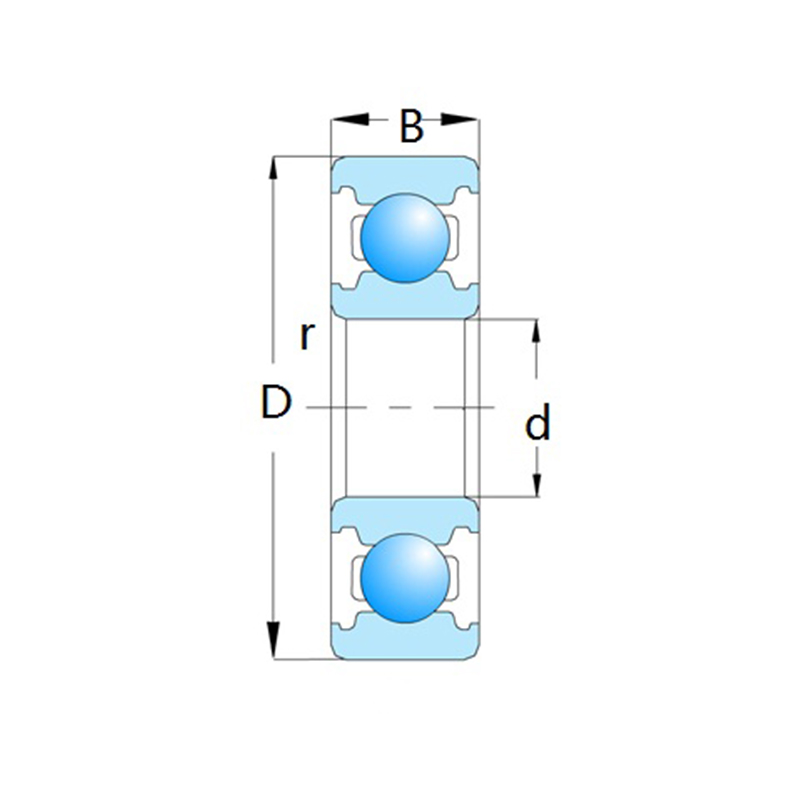

Chỉ định vòng bi	Kích thước								cân nặng
	d	d	D	D	B	B	phút rs	phút rs	Kg
	trong	mm	trong	mm	trong	mm	trong	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
