Tùy chỉnh Dòng 1600 Bóng sâu rãnh sâu Nhà sản xuất, Nhà máy

Dòng 1600

Vòng bi rãnh sâu 1600 Series là loại vòng bi lăn được sử dụng rộng rãi. Nó có đặc tính chống ma sát thấp và tốc độ cao, đồng thời có thể chịu được tải trọng xuyên tâm hoặc tải trọng hướng tâm và trục kết hợp. Loạt vòng bi này bao gồm một vòng ngoài, một vòng trong, một bộ bi thép và một bộ lồng. Có nhiều mẫu mã khác nhau, chẳng hạn như 16011, 16012, v.v., với đường kính trong từ 25mm đến 100mm, đường kính ngoài và độ dày cũng khác nhau. Do hiệu suất tuyệt vời và phạm vi ứng dụng rộng rãi, vòng bi rãnh sâu dòng 1600 đóng vai trò quan trọng trong máy móc, ô tô, thang máy và các ngành công nghiệp khác.

Gửi yêu cầu

Giới thiệu sản phẩm

Vòng bi cầu rãnh sâu 1600 Series sử dụng thiết kế tiết diện cực rộng, mang lại khả năng chịu tải hướng tâm cao hơn và độ ổn định trục tốt hơn so với vòng bi tiết diện nhẹ tiêu chuẩn có cùng lỗ khoan. Đường kính lỗ khoan từ 10 mm đến 50 mm, đường kính ngoài từ 26 mm đến 80 mm và chiều rộng từ 8 mm đến 18 mm, cho phép dòng sản phẩm này phù hợp với những nơi có biên độ tải quan trọng hơn độ nén. Sản xuất tuân theo kích thước ranh giới ISO 15. Vòng cách bằng thép ép là tiêu chuẩn, với vòng cách bằng polyamit được cung cấp cho các vị trí có độ ồn thấp. Các loại khoảng trống CN, C3 và C4 có thể được lựa chọn ở giai đoạn đặt hàng và các biến thể niêm phong mở, ZZ và 2RS có chung nền tảng ranh giới. Mỗi lô xuất xưởng đều có báo cáo kiểm tra kích thước và chứng chỉ vật liệu.

Phần cực rộng

Các vòng rộng hơn nâng cao khả năng xuyên tâm và cải thiện độ ổn định của trục dưới tải trọng liên tục, đồng thời giữ nguyên kích thước lỗ khoan.

Một nền tảng ranh giới

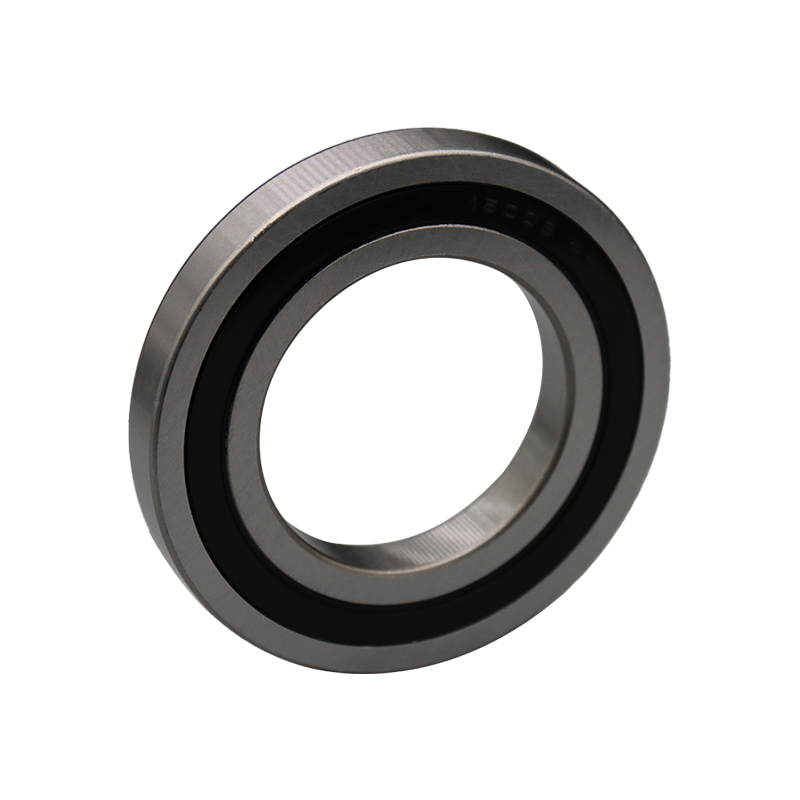

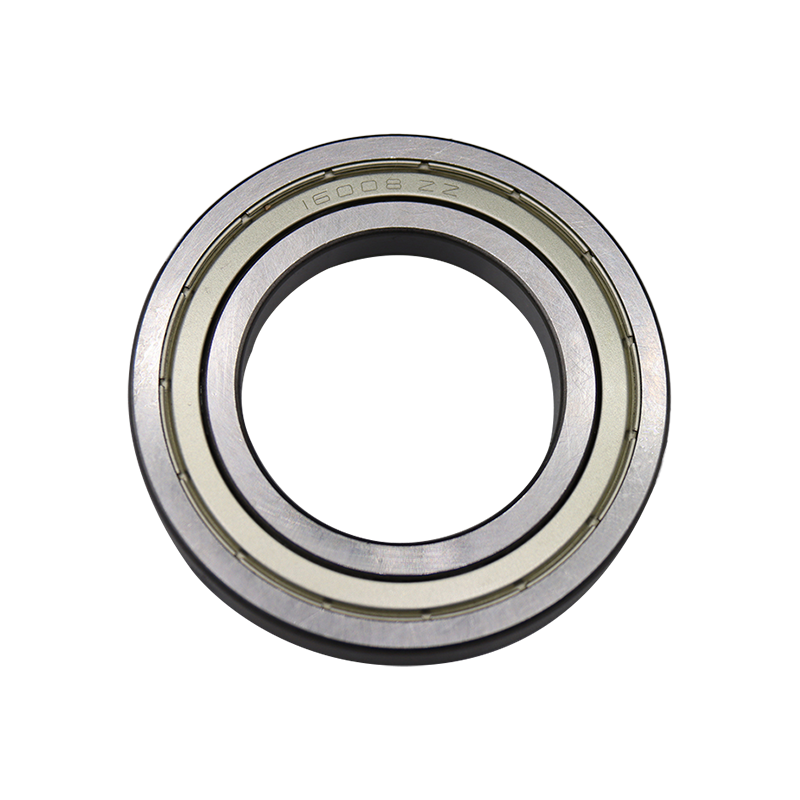

Các biến thể Open, ZZ và 2RS cũng như các loại khoảng trống có cùng kích thước, do đó một dòng bộ phận bao gồm một số dây chuyền lắp ráp.

Thông số lô bị khóa

Cài đặt quy trình được cố định trên mỗi lần chạy, duy trì độ chính xác khi chạy trong phạm vi dung sai đã thỏa thuận trên các đơn đặt hàng định kỳ.

Gói kiểm tra

Hồ sơ lô, báo cáo kích thước và chứng chỉ vật liệu đi cùng với mỗi lô hàng để kiểm tra và đánh giá.

Tham khảo đặt hàng

Đường kính lỗ khoan 10 mm - 50 mm

Đường kính ngoài 26 mm - 80 mm

Chiều rộng 8 mm - 18 mm

Đánh giá tải động 7,0 kN - 30,0 kN

Đánh giá tải tĩnh 3,8 kN - 18,5 kN

Tùy chọn lồng Thép ép/polyamit

Các lớp giải phóng mặt bằng CN/C3/C4

Các biến thể niêm phong Mở/ZZ/2RS

Tùy chọn chính xác P0/P6

Bao bì Thùng công nghiệp/khay số lượng lớn

Trường hợp chuỗi được chỉ định

Máy bơm công nghiệp

Hỗ trợ trục trong máy bơm ly tâm và máy bơm dịch chuyển tích cực cần có biên độ xuyên tâm bổ sung.

Hộp giảm tốc

Vòng bi trục đầu vào và đầu ra trong các bộ phận giảm nhẹ và trung bình có không gian chứa hạn chế.

Động cơ điện

Hỗ trợ rôto nơi phần rộng hơn cải thiện độ ổn định dưới tải liên tục.

Hệ thống băng tải

Vòng bi lăn trong thiết bị xử lý vật liệu có yêu cầu hướng kính vừa phải.

Máy móc nông nghiệp

Các vị trí dẫn động và chạy không tải trong các dụng cụ tiếp xúc với bụi và sự thay đổi nhiệt độ theo mùa.

Thiết bị dệt

Con lăn hỗ trợ trong máy gia công chạy liên tục với tốc độ ổn định.

Thắc mắc của người mua

Dòng 1600 so với dòng 6200 như thế nào?

Dòng 1600 có tiết diện rộng hơn dòng 6200 ở cùng lỗ khoan, cho khả năng xuyên tâm lớn hơn và độ ổn định trục tốt hơn. Việc lựa chọn phụ thuộc vào việc không gian nhà ở hay tải trọng có phải là yếu tố hạn chế hay không.

Các phiên bản giải phóng mặt bằng C3 có sẵn không?

Thông quan C3 được giữ trong kho bán thành phẩm cho các kích thước thông thường và được xác nhận trên mỗi chi tiết đơn hàng ở giai đoạn đặt hàng. CN vẫn là lớp mặc định cho tính khả dụng ở kích thước đầy đủ.

Các biến thể niêm phong khác nhau có thể được kết hợp theo một thứ tự không?

Đúng. Các biến thể mở, ZZ và 2RS có chung kích thước ranh giới, do đó, một số cấu hình niêm phong có thể xuất hiện trong một đơn đặt hàng và được xác nhận trên bảng thông số kỹ thuật.

Những tài liệu nào đi kèm với lô hàng số lượng lớn?

Các lô hàng số lượng lớn bao gồm hồ sơ số lô, báo cáo kiểm tra kích thước và chứng chỉ vật liệu. Các tài liệu bổ sung cần thiết cho việc kiểm tra sắp tới có thể được sắp xếp khi xác nhận đơn hàng.

Ghi chú kho và dòng

Bao bì integrity

Giữ kín các lớp bọc chống ăn mòn cho đến khi xảy ra sự cố ở phía đường dây. Bao bì mở sẽ hút hơi ẩm trong quá trình luân chuyển nhiệt độ và để lại các vết bẩn không thể kiểm tra được.

Nhấn hướng phù hợp

Tác dụng lực lên vòng bị nhiễu. Tải trọng truyền qua bộ bi để lại các vết lõm trên bề mặt dưới dạng tiếng ồn khi hoạt động khi cụm đạt đến tốc độ vận hành.

Kiểm tra tình trạng lỗ khoan

Kiểm tra độ tròn và độ bóng bề mặt trước khi lắp. Các mảnh vụn và gờ làm thay đổi sự can thiệp hiệu quả và rút ngắn tuổi thọ ở các vị trí làm việc liên tục.

Bôi trơn biến thể mở

Độ nhớt của dầu gốc mỡ phù hợp với tốc độ và nhiệt độ. Các biến thể kín được đổ đầy sẵn và không cần bước bôi trơn trước khi lắp ráp.

Dòng 1600 cực rộng chương trình cung ứng công nghiệp truy xuất nguồn gốc hàng loạt

Chỉ định vòng bi	Kích thước (mm)				Xếp hạng tải cơ bản (kN)		Xếp hạng tốc độ (vòng/phút)		cân nặng
Chỉ định vòng bi	d	D	B	phút rs	Cr	Cor	Dầu mỡ	Dầu	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
