SQZ...-RS loạt bóng khớp thanh kết thúc vòng bi là các thành phần cơ khí bền, hiệu suất cao được sử dụng rộng rãi trong các hệ thống cơ khí và công nghiệp khác nhau. Thiết kế của ổ trục này cho phép di chuyển linh hoạt dưới tải trọng trục và hướng tâm, mang lại sự ổn định hoạt động tuyệt vời. Dòng SQZ...-RS được sản xuất bằng vật liệu chất lượng cao để đảm bảo độ tin cậy của nó ở nhiệt độ cao và môi trường khắc nghiệt. Ngoài ra, cấu trúc niêm phong độc đáo của nó có hiệu quả ngăn chặn sự xâm nhập của bụi bẩn, kéo dài tuổi thọ của ổ trục. Nó rất dễ lắp đặt và phù hợp với nhiều lĩnh vực, bao gồm ô tô, hàng không, máy móc xây dựng, v.v.
Các SQZ...-RS loạt bóng khớp thanh kết thúc vòng bi được sản xuất phù hợp với tiêu chuẩn công nghiệp thành lập. Các bộ phận này được thiết kế để kết nối các bộ phận chuyển động trong các liên kết cơ học và hệ thống điều khiển, điều chỉnh độ lệch góc giữa thanh và vỏ. Chúng được đặc trưng bởi một thân đực có ren và một quả bóng hình cầu có lỗ khoan tích hợp. Vòng bi phù hợp cho các ứng dụng đòi hỏi độ tin cậy cao và bảo trì tối thiểu, chẳng hạn như trong đòn bẩy điều khiển, xi lanh thủy lực và cơ cấu lái.
Sản phẩm này phù hợp để sử dụng trong các ứng dụng sau:
Lớp lót PTFE tích hợp trong dòng SQZ-RS cung cấp giao diện ma sát thấp, giảm đáng kể nhu cầu bôi trơn thủ công liên tục. Ngược lại, các đầu thanh không có lớp lót yêu cầu bôi mỡ định kỳ để ngăn ngừa mài mòn và co giật, đây có thể là gánh nặng bảo trì đáng kể. Đối với các ứng dụng ở những khu vực hoặc môi trường khó tiếp cận, nơi đáng lo ngại là ô nhiễm từ chất bôi trơn, thiết kế tự bôi trơn cung cấp giải pháp hợp lý và đáng tin cậy hơn. Sự lựa chọn giữa các thiết kế nên dựa trên môi trường hoạt động cụ thể của bạn và các giao thức bảo trì. Để phân tích so sánh chi tiết, đội ngũ kỹ thuật của chúng tôi có thể cung cấp tư vấn.
Dòng SQZ-RS được thiết kế với vật liệu chắc chắn và phù hợp với dung sai chặt chẽ để quản lý rung động hoạt động và tải sốc hiệu qu. Sức mạnh của vỏ và độ chính xác của sự phù hợp của quả bóng hình cầu đảm bảo rằng ổ trục duy trì tính toàn vẹn của nó và ngăn chặn chơi quá mức, đó là một nguyên nhân phổ biến của thất bại sớm trong điều kiện rung động cao. Xếp hạng tải trọng tĩnh và động của vòng bi cung cấp thước đo định lượng về khả năng chịu được các lực này của chúng. Để đảm bảo tuổi thọ dài, điều quan trọng là phải chọn ổ trục có mức tải vượt quá tải trọng đỉnh dự kiến và ứng suất rung trong ứng dụng của bạn. Các kỹ sư của chúng tôi sẵn sàng xem xét hồ sơ tải và rung cụ thể của ứng dụng của bạn để đề xuất sản phẩm phù hợp nhất.
Thông số sản phẩm

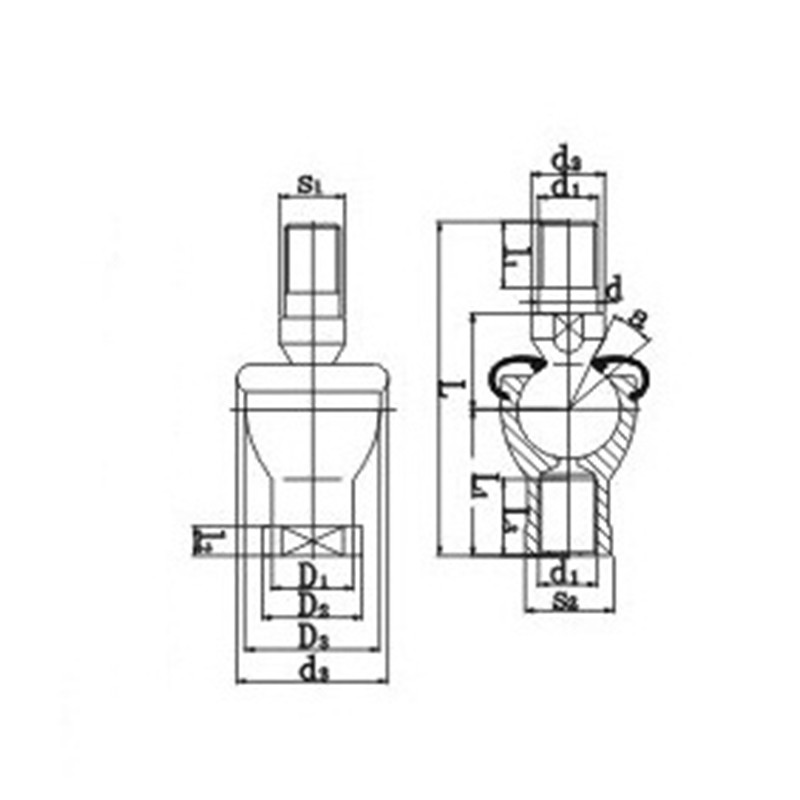

| Chỉ định | Kích thước（mm） | Xếp hạng tải tĩnh (KN) | Trọng lượng(Kg) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l1 | l2 | S1 | L | L1 | L2 | L3 | D1 | D2 | D3 | S2 | α° ≈ | |||
| SQZ5-RS | M5 | 9 | 19 | 8 | 11 | 7 | 46 | 24 | 4 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
| SQZ6-RS | M6 | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
| SQZ8-RS | M8 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
| SQZ10-RS | M10×1.25 | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.12 |
| SQZ12-RS | M12×1.25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11 | 0.18 |
| SQZ14-RS | M14×1.5 | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8 | 25 | 20 | 25 | 36 | 22 | 11 | 15 | 0.27 |
| SQZ16-RS | M16×1.5 | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8 | 27 | 22 | 27 | 40 | 22 | 11 | 15 | 0.36 |
| SQZ18-RS | M18×1.5 | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10 | 32 | 25 | 31 | 45 | 27 | 11 | 19 | 0.54 |
| SQZ20-RS | M20×1.5 | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19 | 0.57 |
| SQZ22-RS | M22×1.5 | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23 | 0.76 |
