Các SQG loạt bóng khớp thanh cuối mang là một thành phần kết nối cơ khí hiệu suất cao được sử dụng rộng rãi trong các thiết bị công nghiệp và cơ khí khác nhau. Được làm bằng vật liệu chất lượng cao, ổ trục này có khả năng chống mài mòn và ăn mòn tuyệt vời và có thể hoạt động bình thường trong điều kiện khắc nghiệt. Thiết kế của dòng SQG mang lại cho nó khả năng chịu tải tuyệt vời và phạm vi chuyển động linh hoạt, phù hợp với nhiều dạng chuyển động khác nhau, chẳng hạn như xoay, xoay và chuyển động dọc trục. Ngoài ra, cấu trúc của khớp bi có thể làm giảm ma sát hiệu quả và cải thiện hiệu quả truyền dẫn. SQG loạt bóng khớp thanh cuối vòng bi được sử dụng rộng rãi trong ô tô, hàng không vũ trụ, sản xuất máy móc và các lĩnh vực khác, và là các thành phần chính để đảm bảo sự ổn định và độ tin cậy của hệ thống cơ khí.
Vòng bi đầu thanh khớp nối bóng sê-ri SQG được thiết kế để sử dụng trong các liên kết cơ học và hệ thống điều khiển yêu cầu chuyển động chính xác và bù căn chỉnh. Được sản xuất tuân thủ Tiêu chuẩn quản lý chất lượng ISO 9001 , các đầu thanh này cung cấp kết nối đáng tin cậy giữa các bộ phận chuyển động trên các mặt phẳng khác nhau. Chúng thường được sử dụng bởi OEM và các chuyên gia MRO tìm kiếm một giải pháp không cần bảo trì cho họ thiết bị truyền động tuyến tính, xi lanh thủy lực, và máy móc đóng gói . Luồng tiêu chuẩn hóa giúp đơn giản hóa việc tích hợp vào các thiết kế hiện có và máy công cụ , giải quyết chung thay thế ổ trục đầu thanh nhu cầu.
Sản phẩm này phù hợp với các ứng dụng sau:
Việc chọn kích thước chính xác dựa trên khả năng chịu tải, đường kính lỗ khoan và kích thước ren cần thiết để phù hợp với hệ thống liên kết của bạn. Bạn phải xem xét cả tải trọng tĩnh và động mà ứng dụng của bạn sẽ gặp phải, cũng như các lực dọc trục và hướng tâm. Để được tư vấn lựa chọn cụ thể hoặc để đảm bảo khả năng tương thích với hiện tại của bạn SQG thanh kết thúc mang kích thước , nhóm kỹ thuật của chúng tôi cung cấp đánh giá ứng dụng miễn phí dựa trên thông số kỹ thuật của bạn.
Tuổi thọ của đầu thanh không cần bảo trì, như dòng SQG, phụ thuộc vào một số yếu tố, bao gồm tải trọng tác dụng, tốc độ dao động và nhiệt độ vận hành. Lớp lót composite PTFE được thiết kế để chịu được một số chu kỳ đáng kể mà không cần bôi trơn, nhưng rung động tần số cao có thể tăng tốc độ mài mòn. Chúng tôi khuyên bạn nên tính toán hệ số an toàn dựa trên dữ liệu vận hành cụ thể của bạn. Đối với các dự án có những thách thức đặc biệt, các kỹ sư của chúng tôi có thể phân tích của bạn ng dụng liên kết rung cao để cung cấp ước tính tuổi thọ chính xác hơn và đề xuất các giải pháp thay thế.

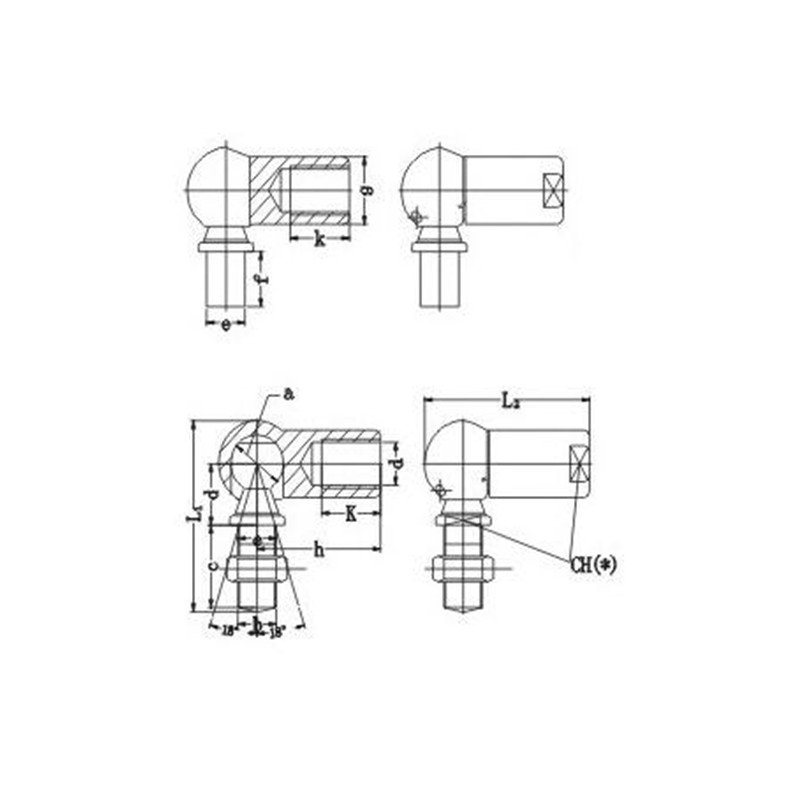

Thông số sản phẩm
| Chỉ định | Kích thước（mm） | Xếp hạng tải tĩnh (KN) | Trọng lượng(Kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l1 | l2 | l3 | S | L1 | D1 | D3 | α° ≈ | |||
| SQG5 | M5 | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| SQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| SQG8 | ÔNG X, ÔNG LÀ MỘT NGƯỜI CÓ KHẢ NĂNG KIỂM TRA CÁC CÔNG TY, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC, ÔNG ĐÃ CÓ MỘT SỐ NGƯỜI KHÁC | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| SQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| SQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| SQG14 | M14×1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| SQG14/B5 | M14×2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
