Vòng bi kết nối khớp bóng SQD Series là một thành phần kết nối cơ học hiệu suất cao được sử dụng rộng rãi trong hàng không, ô tô và thiết bị công nghiệp. Chúng được làm bằng vật liệu chống hao mòn, có khả năng chống ăn mòn tuyệt vời và khả năng chống mỏi, và có thể duy trì hiệu suất làm việc ổn định trong tải trọng cao và môi trường khắc nghiệt. Các tính năng thiết kế của sê-ri SQD bao gồm khả năng xoay linh hoạt và cấu trúc dễ cài đặt, cho phép chúng thực hiện và truyền lực hiệu quả trong nhiều ứng dụng. Thiết kế chung bóng này cho phép di chuyển miễn phí theo nhiều hướng để đáp ứng các nhu cầu thể thao khác nhau. Ngoài ra, các sản phẩm SQD Series có nhiều kích cỡ để đáp ứng nhu cầu của các thiết bị khác nhau, đảm bảo độ tin cậy và tuổi thọ dịch vụ chung của hệ thống. Cho dù trong robot, hệ thống thủy lực hoặc các thiết bị cơ học khác, vòng bi cuối của SQD Series Ball -Rod là các thành phần chính để đảm bảo hoạt động hiệu quả và ổn định.
Thông số sản phẩm

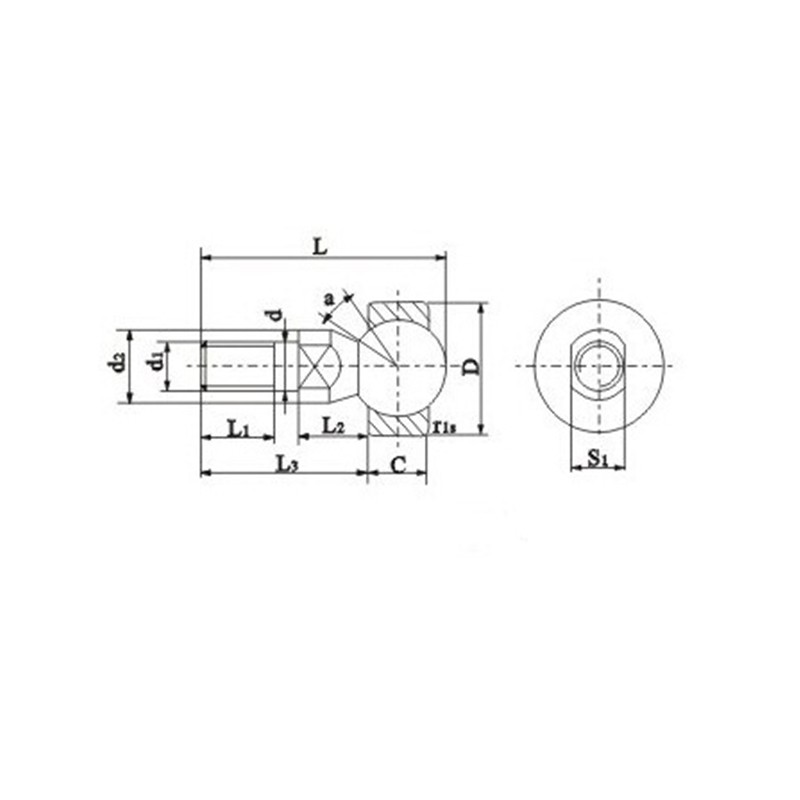

| Chỉ định | Kích thước （mm） | Xếp hạng tải tĩnh (KN) | Trọng lượng (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L1 | L2 | L3 | L | S1 | C | D | R. | α ° | |||
| Sqd5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| Sqd6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| Sqd8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1.25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1.25 | 17 | 17 | 15.1 | 38.1 | 55.1 | LÀ | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1.5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
