Vòng bi liên lạc góc cạnh đôi: Thiết kế, ứng dụng và hướng dẫn lựa chọn

Sự hiểu biết Vòng bi liên lạc góc cạnh đôi và những lợi thế độc đáo của họ

Vòng bi tiếp xúc góc đôi đại diện cho một loại vòng bi chuyên dụng được thiết kế để xử lý các tải trọng kết hợp trong khi cung cấp độ chính xác và độ cứng cao. Không giống như các đối tác hàng đơn của chúng, các vòng bi này có hai hàng bóng có góc tiếp xúc thường nằm trong khoảng từ 25 ° đến 40 °, cho phép chúng duy trì tải trọng trục đáng kể theo cả hai hướng cùng với tải trọng xuyên tâm đáng kể.

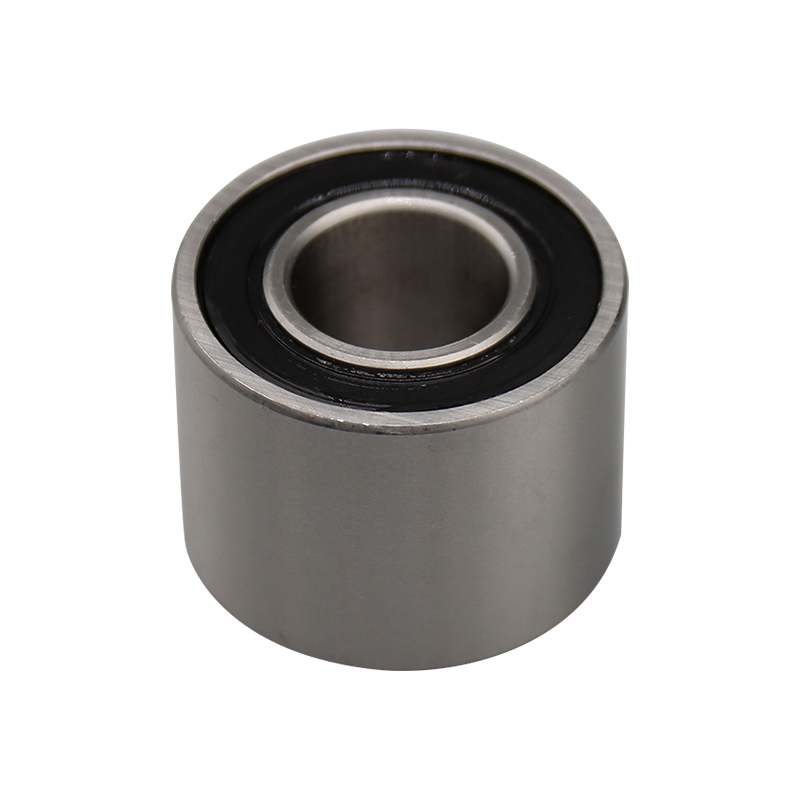

Sê-ri 3000A-2RS Double Row Ghave Balling Vòng bi

Các tính năng cấu trúc chính

Kiến trúc của Vòng bi liên lạc góc cạnh đôi Kết hợp một số yếu tố đặc biệt góp phần vào hiệu suất vượt trội của họ:

• Hai hàng bóng chính xác được sắp xếp theo cấu hình ngược hoặc mặt đối mặt
• Thường được sản xuất với thiết kế vòng trong và ngoài một mảnh để tăng cường sự ổn định
• Các góc liên hệ được tối ưu hóa thay đổi trong khoảng từ 25 ° đến 40 ° tùy thuộc vào các yêu cầu của ứng dụng
• Thiết kế lồng mạnh mẽ (thường là đồng thau, thép hoặc polymer) để duy trì khoảng cách bóng thích hợp
• Cấu hình được tải sẵn có sẵn cho các ứng dụng yêu cầu độ lệch tối thiểu

Đặc điểm hiệu suất

Khi so sánh Vòng bi liên lạc góc cạnh đôi Đối với các loại ổ trục khác, một số lợi thế về hiệu suất trở nên rõ ràng:

Cách chọn Vòng bi liên lạc góc cạnh đôi cho các ứng dụng cụ thể

Chọn thích hợp Vòng bi liên lạc góc cạnh đôi Yêu cầu xem xét cẩn thận nhiều thông số hoạt động và các yếu tố môi trường. Quá trình lựa chọn nên giải thích cho cả các yêu cầu hiệu suất ngay lập tức và xem xét độ tin cậy dài hạn.

Phân tích tải và lựa chọn ổ trục

Lựa chọn ổ trục thích hợp bắt đầu bằng một phân tích kỹ lưỡng về tải trọng được áp dụng:

• Xác định cường độ và hướng của tải trọng tâm
• Tính toán các thành phần tải trục theo cả hai hướng
• Xem xét các biến thể tải động và tải sốc
• Đánh giá các kịch bản tải kết hợp
• Tài khoản cho bất kỳ thời điểm nào có thể có mặt

Cân nhắc tốc độ

Phạm vi tốc độ hoạt động ảnh hưởng đáng kể đến lựa chọn ổ trục:

• Tham khảo Xếp hạng tốc độ giới hạn của nhà sản xuất
• Xem xét các yêu cầu bôi trơn ở các tốc độ khác nhau
• Đánh giá các đặc điểm tạo nhiệt và tản nhiệt
• Chiếm các lực ly tâm ở tốc độ quay cao

Cài đặt vòng bi liên lạc góc cạnh hai hàng Thực tiễn tốt nhất

Kỹ thuật cài đặt thích hợp là rất quan trọng để tối đa hóa hiệu suất và tuổi thọ của dịch vụ của Vòng bi liên lạc góc cạnh đôi . Cài đặt không chính xác có thể dẫn đến lỗi sớm, tăng tiếng ồn và giảm độ chính xác.

Chuẩn bị trước khi cài đặt

Trước khi bắt đầu quá trình cài đặt, một số bước chuẩn bị nên được hoàn thành:

• Xác minh ổ trục và kích thước nhà ở và dung sai
• Làm sạch tất cả các thành phần kỹ lưỡng
• Chuẩn bị các công cụ và thiết bị thích hợp
• Đảm bảo điều kiện môi trường làm việc thích hợp
• Có sẵn chất bôi trơn chính xác

Thủ tục gắn kết

Quá trình lắp thực tế đòi hỏi sự chú ý cẩn thận đến chi tiết:

• Sử dụng các công cụ nhấn đúng cách phân phối lực lượng đồng đều
• Chỉ áp dụng lực cho vòng được gắn (không bao giờ thông qua các quả bóng)
• Duy trì căn chỉnh chính xác trong quá trình cài đặt
• Giám sát nhiễu phù hợp cẩn thận
• Xác minh độ mịn xoay sau khi cài đặt

Double Row Angular LIPE BOTLION BỆNH NHÂN Phương pháp và cân nhắc

Bôi trơn hiệu quả là điều cần thiết cho hiệu suất tối ưu và tuổi thọ của Vòng bi liên lạc góc cạnh đôi . Hệ thống bôi trơn phải giảm ma sát, tiêu tan nhiệt, bảo vệ chống ăn mòn và có khả năng niêm phong chống lại các chất gây ô nhiễm.

Tiêu chí lựa chọn bôi trơn

Chọn chất bôi trơn phù hợp liên quan đến việc đánh giá một số yếu tố:

• Phạm vi nhiệt độ hoạt động
• Điều kiện tốc độ (giá trị DN)
• Đặc tính tải
• Điều kiện môi trường
• Yêu cầu tương đối

So sánh các phương pháp bôi trơn

Khắc phục sự cố phổ biến Hàng đôi các vấn đề về vòng bi tiếp xúc góc cạnh

Ngay cả với lựa chọn và cài đặt thích hợp, Vòng bi liên lạc góc cạnh đôi có thể trải nghiệm các vấn đề hoạt động khác nhau. Nhận biết các triệu chứng và xác định nguyên nhân gốc là điều cần thiết để giải quyết vấn đề hiệu quả.

Các chế độ và triệu chứng thất bại phổ biến

Các vấn đề về ổ trục điển hình biểu hiện thông qua các triệu chứng quan sát được khác nhau:

• Tiếng ồn bất thường (Nghiền, Nhấp hoặc Âm thanh ầm ầm)
• Tăng mức độ rung
• Nhiệt độ hoạt động tăng cao
• Giảm độ chính xác xoay
• Mặc hoặc hư hỏng có thể nhìn thấy khi kiểm tra

Phương pháp chẩn đoán

Một cách tiếp cận có hệ thống để khắc phục sự cố mang lại kết quả tốt nhất:

• Tài liệu điều kiện hoạt động khi các triệu chứng xuất hiện
• Phân tích điều kiện và số lượng bôi trơn
• Kiểm tra việc gắn và căn chỉnh thích hợp
• Đánh giá các điều kiện tải chống lại các thông số kỹ thuật mang
• Xem xét các yếu tố môi trường (ô nhiễm, độ ẩm, v.v.)

Ứng dụng nâng cao của Vòng bi liên lạc góc cạnh đôi trong máy móc hiện đại

Khả năng độc đáo của Vòng bi liên lạc góc cạnh đôi Làm cho chúng không thể thiếu trong các ứng dụng đòi hỏi khắt khe khác nhau trong đó độ chính xác, độ cứng và khả năng tải là rất quan trọng.

Máy công cụ máy có độ chính xác cao

Trong các ứng dụng máy công cụ, các vòng bi này cung cấp:

• Độ chính xác xoay đặc biệt cho gia công chính xác
• Độ cứng để chống lại lực cắt
• Sự ổn định nhiệt cho hiệu suất nhất quán
• Tuổi thọ dài trong điều kiện đòi hỏi

Hệ thống robot và tự động hóa

Các hệ thống robot hiện đại được hưởng lợi từ những vòng bi này thông qua:

• Không gian tiết kiệm thiết kế nhỏ gọn trong các khớp nối khớp nối
• Xử lý đồng thời tải trọng xuyên tâm và trục
• Đặc điểm chuyển động mượt mà
• Độ cứng cao cho độ chính xác vị trí
