Vòng bi con lăn thon 33000 là một ổ trục hiệu suất cao được sử dụng rộng rãi để chịu tải trọng nặng và tải trọng trục. Loạt vòng bi này áp dụng thiết kế con lăn thon, có thể chia sẻ hiệu quả tải từ nhiều hướng và cung cấp độ cứng và độ ổn định cao hơn. Thiết kế thon của các vòng bên trong và bên ngoài làm tăng khu vực tiếp xúc, do đó cải thiện khả năng chịu tải và khả năng chống mài mòn. Loại ổ trục này thường được sử dụng trong máy móc công nghiệp, ô tô, đường sắt, hàng không và các lĩnh vực khác, và đặc biệt phù hợp cho các ứng dụng yêu cầu độ chính xác và hiệu quả cao. Vòng bi loạt 33000 cũng có khả năng chống ăn mòn và chống ăn mòn nhiệt độ tốt, và có thể hoạt động trong môi trường khắc nghiệt trong một thời gian dài. Thông qua bôi trơn và bảo trì hợp lý, tuổi thọ dịch vụ của nó có thể được mở rộng đáng kể và chi phí bảo trì có thể giảm. Các thông số kỹ thuật khác nhau của loạt vòng bi này có thể đáp ứng nhu cầu của các khách hàng khác nhau và được sử dụng rộng rãi trong các loại thiết bị xoay khác nhau.
Thông số sản phẩm

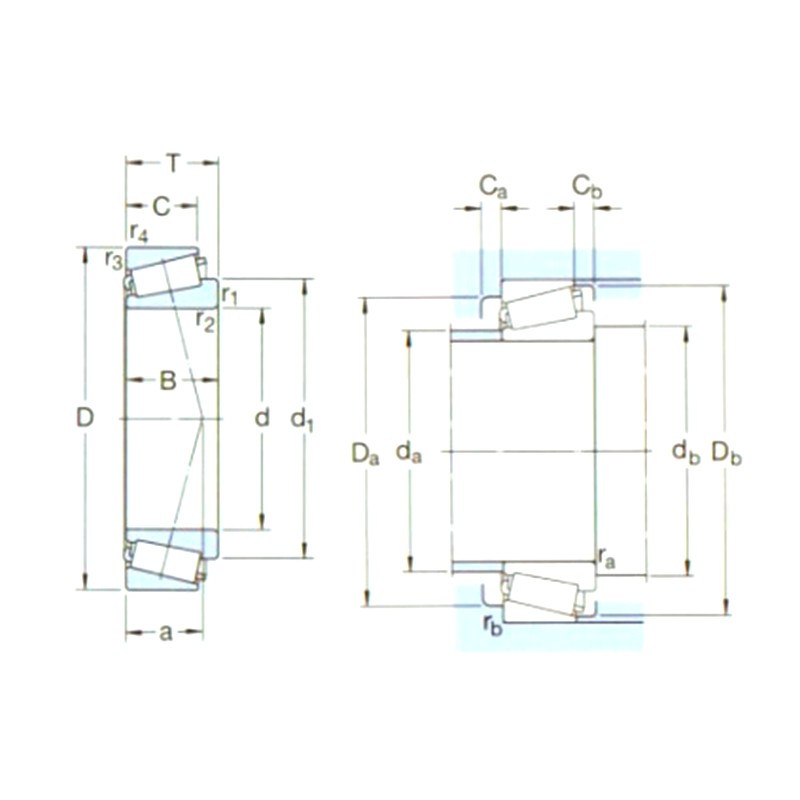

| Chỉ định | Kích thước chính （mm） | Xếp hạng tải cơ bản （KN） | Pu | Xếp hạng tốc độ （RPM） | Trọng lượng (kg) | ISO335 | Kích thước （mm） | Kích thước Mộtbutment và fillet （mm） | Giá trị | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | Dyc (Cr) | STC (COR) | Xếp hạng tốc độ | Tốc độ giới hạn | Kích thước (ABMA) | d | D1 | B | C | R1,2 (phút) | R3,4 (phút) | a | da (max) | DB (tối thiểu) | Da (phút) | Da (max) | DB (tối thiểu) | CA (Min) | CB (tối thiểu) | RA (Max) | RB (Max) | e | Y | Yo | |||
| 33010/q | 50 | 80 | 24 | 80 | 102 | 11,4 | 6300 | 8000 | 0,4 5 | 2ce | 50 | 64,9 | 24 | 19 | 1 | 1 | 17 | 56 | 56 | 72 | 74 | 76 | 4 | 5 | 1 | 1 | 0,31 | 1,9 | 1,1 |
| 33011/q | 55 | 90 | 27 | 104 | 137 | 15,3 | 5600 | 7000 | 0,67 | 2ce | 55 | 72,9 | 27 | 21 | 1,5 | 1,5 | 19 | 63 | 62 | 81 | 83 | 86 | 5 | 6 | 1,5 | 1,5 | 0,31 | 1,9 | 1,1 |
| 33012/q | 60 | 95 | 27 | 106 | 143 | 16 | 5300 | 6700 | 0,71 | 2ce | 60 | 77,1 | 27 | 21 | 1,5 | 1,5 | 20 | 67 | 67 | 85 | 88 | 90 | 5 | 6 | 1,5 | 1,5 | 0,33 | 1,8 | 1 |
| 33013/q | 65 | 100 | 27 | 110 | 153 | 17,3 | 5000 | 6300 | 0,78 | 2ce | 65 | 82,5 | 27 | 21 | 1,5 | 1,5 | 21 | 72 | 72 | 89 | 93 | 96 | 5 | 6 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33014 | 70 | 110 | 31 | 130 | 196 | 22,8 | 4300 | 5600 | 1,10 | 2ce | 70 | 88,8 | 31 | 25,5 | 1,5 | 1,5 | 23 | 78 | 77 | 99 | 103 | 105 | 5 | 5,5 | 1,5 | 1,5 | 0,28 | 2,1 | 1,1 |
| 33015/q | 75 | 115 | 31 | 134 | 228 | 26 | 4000 | 5300 | 1,15 | 2ce | 75 | 95 | 31 | 25,5 | 1,5 | 1,5 | 23 | 84 | 82 | 104 | 108 | 110 | 6 | 5,5 | 1,5 | 1,5 | 0,3 | 2 | 1,1 |
| 33016/q | 80 | 125 | 36 | 168 | 285 | 32 | 3600 | 5000 | 1,65 | 2ce | 80 | 102 | 36 | 29,5 | 1,5 | 1,5 | 26 | 90 | 87 | 112 | 117 | 119 | 6 | 6,5 | 1,5 | 1,5 | 0,28 | 2,1 | 1,1 |
| 33017/q | 85 | 130 | 36 | 183 | 310 | 34,5 | 3600 | 4800 | 1,75 | 2ce | 85 | 107 | 36 | 29,5 | 1,5 | 1,5 | 26 | 94 | 92 | 118 | 122 | 125 | 6 | 6,5 | 1,5 | 1,5 | 0,3 | 2 | 1,1 |
| 33018/q | 90 | 140 | 39 | 216 | 355 | 39 | 3200 | 4500 | 2,20 | 2ce | 90 | 113 | 39 | 32,5 | 2 | 1,5 | 27 | 100 | 98 | 127 | 132 | 135 | 7 | 6,5 | 2 | 1,5 | 0,27 | 2,2 | 1,3 |
| 33019/q | 95 | 145 | 39 | 220 | 375 | 40,5 | 3200 | 4300 | 2,30 | 2ce | 95 | 118 | 39 | 32,5 | 2 | 1,5 | 28 | 104 | 104 | 131 | 138 | 139 | 7 | 6,5 | 2 | 1,5 | 0,28 | 2,1 | 1,1 |
| 33020/q | 100 | 150 | 39 | 224 | 390 | 41,5 | 3000 | 4000 | 2,40 | 2ce | 100 | 122 | 39 | 32,5 | 2 | 1,5 | 29 | 109 | 108 | 135 | 142 | 143 | 7 | 6,5 | 2 | 1,5 | 0,3 | 2 | 1,1 |
| 33021/q | 105 | 160 | 43 | 246 | 430 | 45,5 | 2800 | 3800 | 3,05 | 2DE | 105 | 131 | 43 | 34 | 2,5 | 2 | 31 | 117 | 116 | 145 | 150 | 153 | 7 | 9 | 2 | 2 | 0,28 | 2,1 | 1,1 |
| 33022 | 110 | 170 | 47 | 281 | 500 | 53 | 2600 | 3600 | 3,85 | 2DE | 110 | 139 | 47 | 37 | 2,5 | 2 | 34 | 123 | 121 | 152 | 160 | 161 | 7 | 10 | 2 | 2 | 0,28 | 2,1 | 1,1 |
| 33024 | 120 | 180 | 48 | 292 | 540 | 56 | 2600 | 3400 | 4,20 | 2DE | 120 | 149 | 48 | 38 | 2,5 | 2 | 36 | 132 | 131 | 160 | 170 | 171 | 6 | 10 | 2 | 2 | 0,3 | 2 | 1,1 |
| 33030 | 150 | 225 | 59 | 457 | 865 | 86,5 | 2000 | 2600 | 8,15 | 2EE | 150 | 188 | 59 | 46 | 3 | 2,5 | 48 | 164 | 162 | 200 | 213 | 217 | 8 | 13 | 2,5 | 2 | 0,37 | 1,6 | 0,9 |
| 31330xj2 | 150 | 320 | 82 | 781 | 1020 | 100 | 1400 | 2000 | 29,5 | 7GB | 150 | 234 | 75 | 50 | 5 | 4 | 96 | 181 | 170 | 251 | 303 | 300 | 9 | 32 | 4 | 3 | 0,83 | 0,72 | 0,4 |
