Dòng 31300

các Vòng bi côn dòng 31300 là ổ trục có thể tách rời có độ chính xác cao được thiết kế để quản lý đồng thời tải trọng hướng tâm và hướng trục. Dòng sản phẩm này có góc tiếp xúc dốc hơn so với vòng bi côn tiêu chuẩn, được thiết kế đặc biệt để tăng cường khả năng chịu tải dọc trục. Việc lắp ráp bao gồm bốn thành phần phụ thuộc lẫn nhau: vòng trong (hình nón), vòng ngoài (cốc), con lăn côn và lồng kiểu cửa sổ. Hình dạng bên trong được tối ưu hóa về mặt toán học sao cho các bề mặt hình nón của con lăn và mương gặp nhau tại một đỉnh chung trên trục ổ trục, đảm bảo chuyển động lăn thực sự và độ ma sát thấp khi vận hành tốc độ cao.

Gửi yêu cầu

SERIES 31300 · CON LĂN CÔN · GÓC DỐC

Khả năng đẩy cao

Vòng bi côn dòng 31300

lực đẩy dọc trục được tăng cường cốc / nón có thể tách rời hồ sơ con lăn logarit

Khả năng lực đẩy trục nâng cao

Độ dốc tăng lên của góc sê-ri 31300 cho phép ổ trục hỗ trợ lực đẩy đáng kể theo một hướng trong khi vẫn duy trì độ ổn định hướng tâm.

Thiết kế thành phần có thể tách rời

Các cụm cốc và hình nón hoạt động độc lập, tạo điều kiện đơn giản hóa các quy trình kiểm tra lắp, tháo và bảo trì trong nhà ở công nghiệp.

Độ chính xác phân phối tải

Cấu hình con lăn logarit làm giảm ứng suất cạnh tại các điểm tiếp xúc của con lăn/mương, kéo dài tuổi thọ sử dụng trong điều kiện tải nặng.

Ma sát hoạt động thấp

Mương được mài chính xác và bề mặt hoàn thiện được tối ưu hóa giúp giảm thiểu sự sinh nhiệt và suy giảm chất bôi trơn trong quá trình quay liên tục.

Thông số kỹ thuật

Phạm vi đường kính lỗ khoan 30mm - 150mm

Phạm vi đường kính ngoài 65mm - 225mm

Phạm vi chiều rộng 18mm - 45mm

Góc tiếp xúc Thiết kế góc dốc

Đánh giá tải động 42kN - 280kN

Lớp chính xác P0 / P6 / P5

Chất liệu & lồng

Chất liệu GCr15 / SAE 52100

Loại lồng Thép ép/đồng thau gia công

Ổn định nhiệt Lên đến 150°C liên tục

Giải phóng mặt bằng nội bộ C0/C3/C4

Hồ sơ logarit Đầu lăn được tối ưu hóa

Các trường ứng dụng chính

QUẢNG CÁO

Hệ thống truyền động ô tô

Được tích hợp vào các cụm vi sai, trục bánh răng và hệ thống truyền động yêu cầu hỗ trợ trục cứng nhắc.

Máy móc hạng nặng

Được sử dụng trong thiết bị xây dựng, máy móc nông nghiệp và băng tải khai thác mỏ để quản lý ứng suất tải kết hợp.

Hộp số công nghiệp

Áp dụng trong các bộ giảm tốc nơi có mô-men xoắn và lực đẩy dọc trục cao trong quá trình truyền lực.

Trục máy công cụ

Cung cấp độ chính xác và độ cứng khi quay trong các thiết bị gia công công nghiệp.

Giao thức cài đặt và bảo trì

Điều chỉnh khoảng trống Trong quá trình lắp đặt, khe hở dọc trục hoặc tải trước phải được đặt chính xác. Điều chỉnh không chính xác có thể dẫn đến mệt mỏi sớm hoặc nhiệt độ hoạt động quá cao.

Khả năng tương thích bôi trơn Đảm bảo chất bôi trơn (mỡ hoặc dầu) tương thích với nhiệt độ và tốc độ vận hành. Chất bôi trơn gốc khoáng hoặc tổng hợp phải tiếp cận tất cả các bề mặt tiếp xúc trước khi khởi động.

Điều kiện bảo quản Vòng bi phải được bảo quản ở môi trường khô ráo, không rung lắc trong bao bì chống ẩm ban đầu. Nhiệt độ môi trường xung quanh phải duy trì ổn định để ngăn chặn sự ngưng tụ và quá trình oxy hóa tiếp theo.

Ngăn ngừa ô nhiễm Duy trì môi trường lắp ráp sạch sẽ. Các hạt rắn xâm nhập vào mương có thể gây ra vết lõm, dẫn đến nứt vỡ bề mặt và hỏng ổ trục.

Các chỉ số xử lý và an toàn

Tránh tác động trực tiếp lên các vòng bi trong quá trình lắp đặt; sử dụng máy sưởi cảm ứng chuyên dụng hoặc dụng cụ ép để lắp. Thường xuyên theo dõi các dấu hiệu rung và lượng nhiệt tỏa ra trong giai đoạn chạy thử ban đầu để xác minh tính toàn vẹn của chỗ ngồi và căn chỉnh. Không nên loại bỏ các loại dầu bảo vệ chống ăn mòn được áp dụng tại nhà máy trừ khi hệ thống bôi trơn cụ thể yêu cầu loại dầu gốc chuyên dụng.

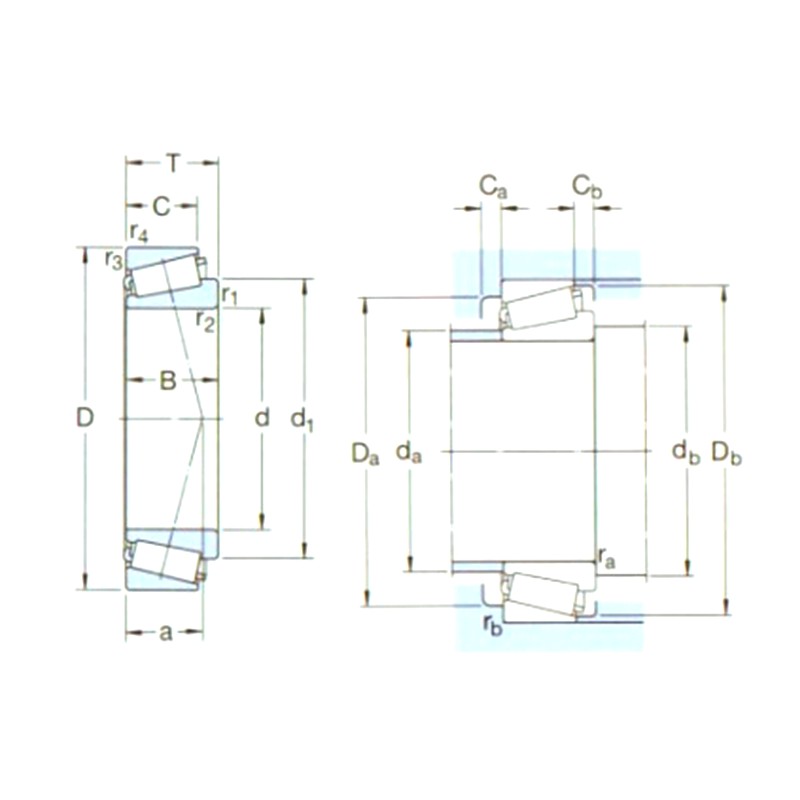

chỉ định	Kích thước chính (mm)			Xếp hạng tải cơ bản（KN		Pu	Xếp hạng tốc độ (rpm)		Trọng lượng (Kg)	ISO335	Kích thước (mm)							Kích thước trụ và góc bo （mm）									Giá trị
chỉ định	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Xếp hạng tốc độ	Giới hạn tốc độ	Trọng lượng (Kg)	Kích thước (ABMA)	d	d1～	B	C	r1,2(phút)	r3,4(phút)	một	da(tối đa)	db(phút)	Đa(phút)	Đa (tối đa)	Db(phút)	Ca(phút)	Cb(phút)	ra(tối đa)	rb(tối đa)	e	Y	yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
