LM series series tiêu chuẩn trượt tuyến tính là một thành phần chuyển động tuyến tính hiệu suất cao được sử dụng rộng rãi trong các thiết bị cơ học và tự động hóa khác nhau. Loạt vòng bi này được làm bằng thép chất lượng cao và có khả năng chống mài mòn và chống ăn mòn tuyệt vời, và có thể chịu được tải trọng và tốc độ cao. Thiết kế kết cấu của nó giúp lắp đặt dễ dàng và tương thích với các hệ thống đường sắt hướng dẫn khác nhau để đảm bảo độ mịn và chính xác của chuyển động tuyến tính. Các vòng bên trong và bên ngoài của vòng bi loạt LM được gia công chính xác và phù hợp với các quả bóng chất lượng cao để giảm ma sát và cải thiện hiệu quả vận hành. Ngoài ra, loạt vòng bi này có khả năng thích ứng nhiệt độ tốt và khả năng chống ô nhiễm, và phù hợp để làm việc trong môi trường khắc nghiệt. Chúng là những lựa chọn lý tưởng cho tự động hóa công nghiệp, robot, công cụ máy CNC và các trường khác. Thông qua bảo trì và bảo trì hợp lý, vòng đời dịch vụ của vòng bi LM có thể được mở rộng đáng kể, đảm bảo hoạt động ổn định của thiết bị.
Các LM sê -ri tự động truyền tiêu chuẩn vòng bi tuyến tính được thiết kế cho chuyển động tuyến tính mượt mà, chính xác trong các ứng dụng công nghiệp đòi hỏi. Là một thành phần quan trọng trong các hệ thống tự động, vòng bi tuyến tính của chúng tôi mang lại hiệu suất đặc biệt với ma sát tối thiểu.
| Tham số | Đặc điểm kỹ thuật |
|---|---|
| Vật liệu | Thép mang crom cacbon cao |
| Khả năng tải | Dynamic: 1.96kn, tĩnh: 3,92kn |
| Nhiệt độ hoạt động | -20 ° C đến 120 ° C. |
| Lớp chính xác | P0, P6, P5 Có sẵn |
| Kích thước tiêu chuẩn | LM6UU đến LM50UU |
| Loại niêm phong | Các tùy chọn được che chắn đôi hoặc cao su |
Của chúng tôi Vòng bi tuyến tính LM Series được sử dụng rộng rãi trong:
So với vòng bi tuyến tính thông thường, Tiêu chuẩn truyền tự động của LM Series Ưu đãi:
Các Vòng bi chuyển động tuyến tính LM tương thích với Shafting tiêu chuẩn và có thể thay thế hầu hết các đơn vị ổ trục tuyến tính OEM. Tính năng vòng bi của chúng tôi:
Có sẵn trong các kích thước tiêu chuẩn từ LM6UU đến LM50UU. Cấu hình tùy chỉnh có sẵn cho các ứng dụng chuyên dụng trong Hệ thống truyền tải tự động và tự động hóa công nghiệp.

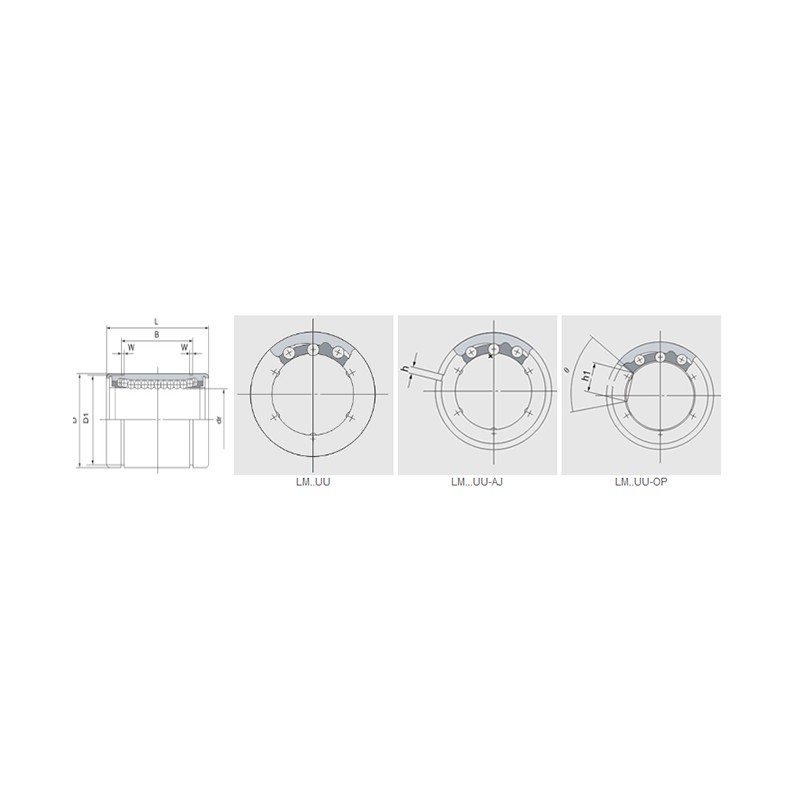

Thông số sản phẩm
| Người giữ nhựa | Đường kính trục danh nghĩa | dr | Kích thước chính và khả năng chịu đựng | Lập dị | Giải phóng mặt bằng xuyên tâm (tối đa) | Xếp hạng tải cơ bản (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… uu | Mạch bóng | Trọng lượng (kg) | LM… uu-aj | Mạch bóng | Cân nặng | LM… uu-op | Mạch bóng | Trọng lượng (kg) | mm | mm | Sức chịu đựng | Sức chịu đựng | D mm | Dung sai (μM) | L mm | Dung sai (μM) | B mm | Dung sai (μM) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Độ chính xác | Cao | Năng động | Tĩnh | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| LM5UU | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | Lm8suu-aj | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-OP | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | Lm30uu-aj | 6 | 245 | Lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-OP | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
