Dòng 23200

Vòng bi tang trống dòng 23200 là loại vòng bi phù hợp với điều kiện tải nặng và tải va đập, có hiệu suất tự căn chỉnh tuyệt vời, có thể tự động điều chỉnh sai số góc do ổ trục tạo ra do lệch trục hoặc lệch vỏ. Các con lăn của những vòng bi này có dạng hình cầu, và các rãnh của vòng trong và vòng ngoài cũng có hình cầu, giúp chúng phân phối tải trọng hiệu quả, giảm ma sát và mài mòn, đồng thời kéo dài tuổi thọ sử dụng. Dòng 23200 thường được sử dụng trong các lĩnh vực công nghiệp, chẳng hạn như máy móc khai thác mỏ, thiết bị luyện kim, băng tải và máy móc hạng nặng, có thể duy trì hoạt động ổn định trong môi trường khắc nghiệt và thích ứng với tốc độ cao và yêu cầu làm việc ở nhiệt độ khắc nghiệt.

Gửi yêu cầu

Vòng bi lăn hình cầu dòng 23200

Vòng bi tang trống dòng 23200 chịu được tải trọng hướng tâm và tải trọng trục hai chiều thông qua cấu hình con lăn đối xứng hai hàng. Vòng ngoài kết hợp một mương hình cầu cho phép tự căn chỉnh, bù đắp cho độ lệch góc giữa trục và vỏ. Dòng sản phẩm này có hình dạng con lăn được tối ưu hóa với lồng bằng đồng hoặc thép được gia công để duy trì khoảng cách con lăn trong các điều kiện tải khác nhau. Vòng bi hoạt động trong phạm vi nhiệt độ từ -30°C đến 150°C đối với các bộ phận giữ bằng thép tiêu chuẩn. Mỗi đơn vị bao gồm một cấu hình logarit trên các con lăn và mương để giảm ứng suất ở cạnh. Nhóm khe hở bên trong CN là tiêu chuẩn, với C3 và C4 có sẵn theo thông số kỹ thuật. Xếp hạng tải theo phương pháp tính toán ISO 281.

Ưu điểm cốt lõi

Bù sai lệch lên tới 2 độ trong điều kiện tĩnh hoặc 1,5 độ khi vận hành động
Bố trí con lăn hai hàng phân phối tải trọng xuyên tâm trên hai đường tiếp xúc
Các thông số kích thước có thể hoán đổi theo tiêu chuẩn ISO 15:2017
Thép chịu lực được tôi cứng hoàn toàn với độ cứng bề mặt 58-62 HRC
Vòng trong có thể tháo rời để gắn trên ống bọc bộ chuyển đổi hình trụ hoặc hình côn

Đặc tính sản phẩm

Phạm vi đường kính lỗ khoan	40 mm đến 200 mm
Phạm vi đường kính ngoài	80 mm đến 420 mm
Phạm vi chiều rộng	23 mm đến 138 mm
Xếp hạng tải động (C)	98 kN đến 1680 kN
Xếp hạng tải tĩnh (C0)	127 kN đến 2360 kN
Tốc độ giới hạn (dầu bôi trơn)	2000 vòng/phút đến 5000 vòng/phút
Tốc độ giới hạn (dầu)	2600 vòng/phút đến 6700 vòng/phút
Tùy chọn vật liệu lồng	Đồng thau, thép, polyamit
Các lớp giải phóng mặt bằng nội bộ	CN, C3, C4

Kịch bản ứng dụng

Màn hình rung và bộ truyền động lệch tâm trong xử lý tổng hợp
Hộp số công nghiệp có yêu cầu về độ lệch trục
Trục chính của tuabin gió và cơ cấu nghiêng/bước
Sản xuất giấy cuộn và xi lanh sấy
Băng tải khai thác có nhịp trục dài
Thiết bị đúc liên tục của nhà máy thép

Câu hỏi thường gặp

Phương pháp bôi trơn nào áp dụng cho dòng 23200?

Bôi trơn bằng mỡ bằng xà phòng phức hợp lithium cấp 2 hoặc 3 NLGI là tiêu chuẩn cho tốc độ dưới 70% tốc độ giới hạn. Áp dụng bôi trơn tuần hoàn dầu hoặc tắm dầu khi nhiệt độ vận hành vượt quá 100°C hoặc tốc độ đạt đến giá trị giới hạn.

Làm thế nào để chọn giải phóng mặt bằng nội bộ chính xác?

Khe hở CN phù hợp với nhiệt độ vận hành bình thường từ 20°C đến 80°C với trục thép. Khe hở C3 được áp dụng khi chênh lệch nhiệt độ giữa vòng trong và vỏ vượt quá 15°C hoặc khi độ khít phù hợp vượt quá 0,05% đường kính trục.

Điều gì cho thấy sự cần thiết phải thay thế vòng bi?

Tăng biên độ rung khi vận hành vượt quá ngưỡng ISO 10816-3, tăng nhiệt độ vỏ ổ trục trên 95°C dưới tải trọng ổn định hoặc nghe thấy tiếng mài kim loại trong khi quay.

Biện pháp phòng ngừa khi lắp đặt

Phương pháp lắp

Sử dụng lò sưởi cảm ứng để mở rộng vòng trong đồng đều. Nhiệt độ gia nhiệt tối đa giới hạn ở 110°C đối với thép chịu lực tiêu chuẩn. Không vượt quá 120°C để tránh ảnh hưởng của quá trình ủ đến độ cứng.

Khuyến nghị phù hợp với trục

Đối với các ứng dụng trục quay, sử dụng khớp nối có độ nhiễu với dung sai f6 hoặc m6. Đối với các ứng dụng trục cố định, hãy sử dụng khớp nối chuyển tiếp h6 hoặc h7. Dung sai lỗ khoan của vỏ được khuyến nghị là H7 đối với vỏ dạng rời hoặc P6 đối với vỏ cứng.

Khoảng thời gian bôi trơn

Tra dầu lại sau mỗi 1000 giờ hoạt động hoặc khoảng thời gian ba tháng trong điều kiện bình thường. Đối với nhiệt độ môi trường xung quanh trên 70°C, hãy giảm thời gian tra dầu lại xuống còn 500 giờ.

Điều kiện bảo quản

Bảo quản trong bao bì gốc với chất ức chế ăn mòn còn nguyên vẹn. Độ ẩm môi trường xung quanh dưới 65% RH, nhiệt độ từ 0°C đến 40°C. Tránh xếp chồng nhiều hơn ba pallet.

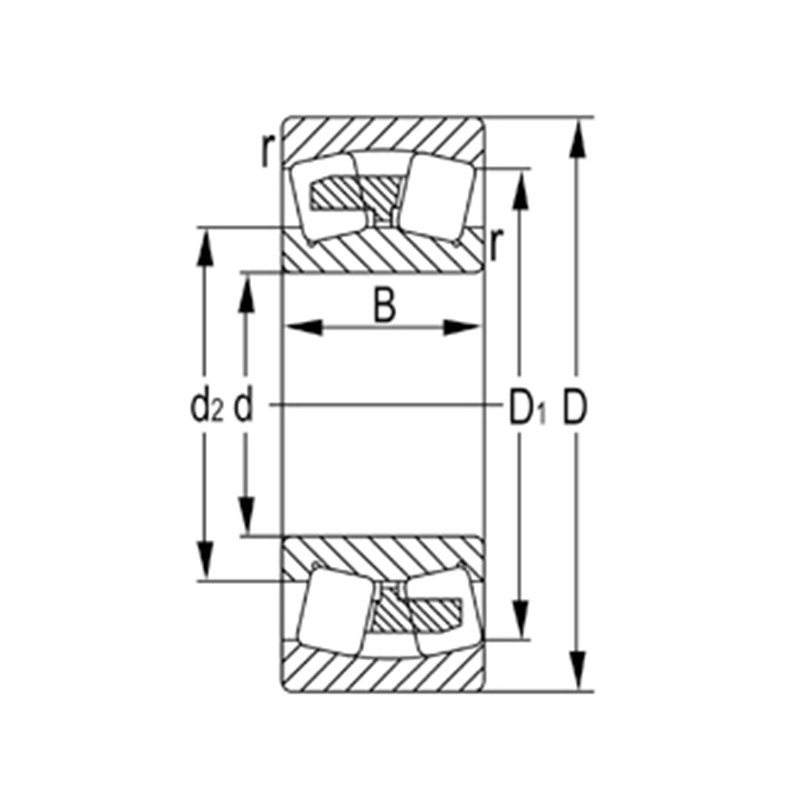

chỉ định	Kích thước chính (mm)				Xếp hạng tải cơ bản (KN)		Tốc độ giới hạn (vòng/phút)		cân nặng
chỉ định	d	D	B	rs phút	Động(Cr)	Tĩnh(Cor)	Dầu mỡ	Dầu	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
