Các 21300 sê -ri sê -ri birler hình cầu là một ổ trục hiệu suất cao, bền được thiết kế để mang tải nặng và bù cho độ lệch trục. Loại ổ trục này áp dụng cấu trúc con lăn hai hàng. Các con lăn được sắp xếp trên một bề mặt hình cầu giữa các vòng bên trong và bên ngoài. Họ có thể tự động điều chỉnh sự liên kết của mình để thích ứng với độ lệch trung tâm trục và giảm tác động gây ra bởi lỗi cài đặt hoặc độ lệch trục. Vòng bi của loạt 21300 có khả năng tải xuyên tâm cao và cũng có thể chịu được một số tải trọng trục nhất định. Chúng phù hợp cho các lĩnh vực công nghiệp như máy móc và thiết bị hạng nặng, khai thác, luyện kim và làm giấy. Chúng được thiết kế để cung cấp độ bền và độ tin cậy tuyệt vời trong môi trường làm việc khắc nghiệt.
Vòng bi con lăn hình cầu 21300 là vòng bi hiệu suất cao được thiết kế để chịu được tải trọng nặng và sai lệch trục. Cấu trúc con lăn hình cầu độc đáo của chúng cho phép bù góc giữa các vòng bên trong và bên ngoài, bù hiệu quả cho sự sai lệch của trục, và phù hợp cho nhiều thiết bị công nghiệp và hệ thống cơ học.
1. Khả năng tải tuyệt vời
Tải trọng xuyên tâm/trục cao: Thiết kế con lăn đối xứng hai hàng, công suất tải cao hơn 30% so với vòng bi thông thường.
Điện trở tác động: Hồ sơ và vật liệu con lăn được tối ưu hóa, phù hợp cho các kịch bản độ rung hoặc tải trọng tác động (như máy nghiền, màn hình rung).
2. Hiệu suất tự liên kết
Bồi thường cho sự sai lệch trục: Vòng ngoài hình cầu có thể chịu được độ lệch trục ≤3 °, giảm các yêu cầu chính xác lắp đặt và kéo dài tuổi thọ của thiết bị.
3. Cuộc sống dịch vụ siêu dài
Thép chất lượng cao: Được làm bằng thép ổ trục khử khí không (SUJ2 hoặc vật liệu tương đương), với độ cứng của HRC60-64.
Xử lý nhiệt nâng cao: Quá trình tế bào khí hoặc quá trình làm giảm sức đề kháng mệt mỏi và chống mài mòn.
4. Tối ưu hóa niêm phong và bôi trơn
Nhiều tùy chọn niêm phong: Vỏ bụi tiêu chuẩn (ZZ/2Z) hoặc con dấu cao su (RS/2R), mức chống ô nhiễm lên đến IP6X.
Mỡ đầy đủ: Mỡ lithium tùy chọn, mỡ polyurea, v.v., thích hợp cho -30 đến 200 ℃ Điều kiện làm việc.
5. Dịch vụ tùy chỉnh
Kích thước linh hoạt: Phạm vi đường kính bên trong 40mm 500mm, hỗ trợ tùy chỉnh kích thước không chuẩn.
Lớp phủ đặc biệt: Cung cấp lớp mạ crôm, phốt phát hoặc phủ DLC, chống ăn mòn/kháng nhiệt độ cao.
Trường ứng dụng
Công nghiệp xi măng: Được sử dụng cho các nhà máy xi măng, máy nghiền và các thiết bị khác.
Máy móc khai thác: Thích hợp cho máy nghiền khai thác, băng tải, v.v.
Máy móc hạng nặng: Được sử dụng rộng rãi trong máy xúc, cần cẩu, máy ủi, v.v.
Thiết bị luyện kim: Được sử dụng cho lò cao, nhà máy lăn và các thiết bị khác.
Máy móc dệt: Thích hợp cho máy dệt, khung dệt, vv.
Thông số sản phẩm

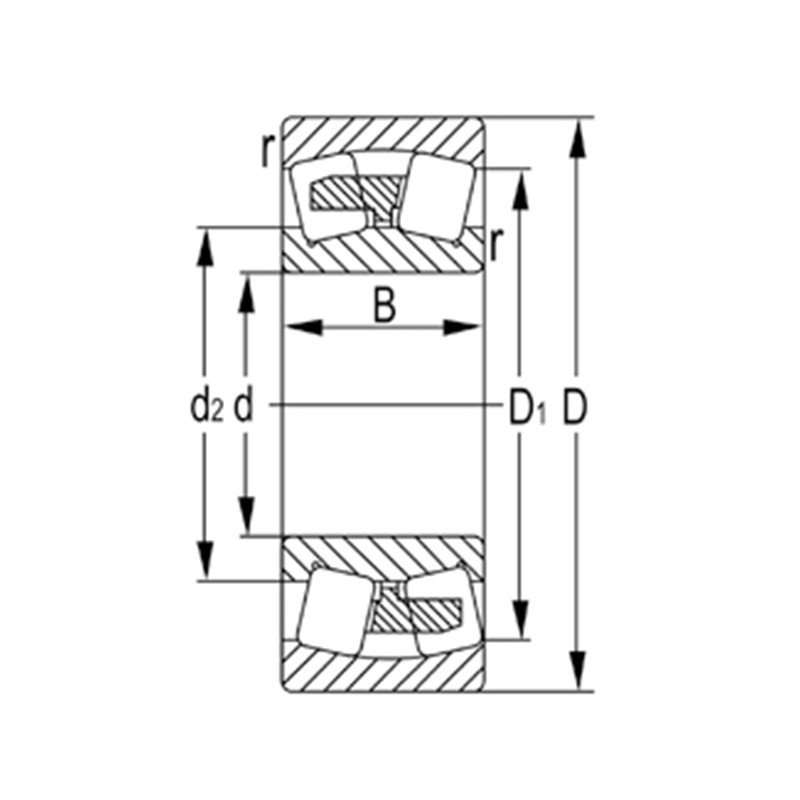

| Chỉ định | Kích thước chính (mm) | Xếp hạng tải cơ bản (KN) | Tốc độ hạn chế (RPM) | Cân nặng | |||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | RS tối thiểu | Dynamic (CR) | Tĩnh (COR) | Dầu mỡ | Dầu | (kg) | |
| 21308 | 40 | 90 | 23 | 1.5 | 88 | 90 | 3200 | 4900 | 0.705 |
| 21308K | 40 | 90 | 23 | 1.5 | 88 | 90 | 3200 | 4900 | 0.694 |
| 21308KW33C3 | 40 | 90 | 23 | 1.5 | 88 | 90 | 3200 | 4900 | 0.694 |
| 21308W33C3 | 40 | 90 | 23 | 1.5 | 88 | 90 | 3200 | 4900 | 0.705 |
| 21309 | 45 | 100 | 25 | 1.5 | 102 | 106 | 2900 | 4400 | 0.927 |
| 21309K | 45 | 100 | 25 | 1.5 | 102 | 106 | 2900 | 4400 | 0.912 |
| 21309KW33C3 | 45 | 100 | 25 | 1.5 | 102 | 106 | 2900 | 4400 | 0.912 |
| 21309W33C3 | 45 | 100 | 25 | 1.5 | 102 | 106 | 2900 | 4400 | 0.927 |
| 21310 | 50 | 110 | 27 | 2 | 118 | 127 | 2600 | 4000 | 1.21 |
| 21310K | 50 | 110 | 27 | 2 | 118 | 127 | 2600 | 4000 | 1.19 |
| 21310kw33c3 | 50 | 110 | 27 | 2 | 118 | 127 | 2600 | 4000 | 1.19 |
| 21310W33C3 | 50 | 110 | 27 | 2 | 118 | 127 | 2600 | 4000 | 1.21 |
| 21311 | 55 | 120 | 29 | 2 | 145 | 163 | 2400 | 3700 | 1.71 |
| 21311k | 55 | 120 | 29 | 2 | 145 | 163 | 2400 | 3700 | 1.69 |
| 21311kw33c3 | 55 | 120 | 29 | 2 | 145 | 163 | 2400 | 3700 | 1.69 |
| 21311W33C3 | 55 | 120 | 29 | 2 | 145 | 163 | 2400 | 3700 | 1.71 |
| 21312 | 60 | 130 | 31 | 2.1 | 167 | 191 | 2200 | 3400 | 2.1 |
| 21312K | 60 | 130 | 31 | 2.1 | 167 | 191 | 2200 | 3400 | 2.07 |
| 21312KW33C3 | 60 | 130 | 31 | 2.1 | 167 | 191 | 2200 | 3400 | 2.07 |
| 21312W33C3 | 60 | 130 | 31 | 2.1 | 167 | 191 | 2200 | 3400 | 2.1 |
| 21313 | 65 | 140 | 33 | 2.1 | 194 | 228 | 2000 | 3100 | 2.55 |
| 21313K | 65 | 140 | 33 | 2.1 | 194 | 228 | 2000 | 3100 | 2.51 |
| 21313KW33C3 | 65 | 140 | 33 | 2.1 | 194 | 228 | 2000 | 3100 | 2.51 |
| 21313W33C3 | 65 | 140 | 33 | 2.1 | 194 | 228 | 2000 | 3100 | 2.55 |
| 21314 | 70 | 150 | 35 | 2.1 | 220 | 262 | 1900 | 2900 | 3.18 |
| 21314K | 70 | 150 | 35 | 2.1 | 220 | 262 | 1900 | 2900 | 3.14 |
| 21314KW33C3 | 70 | 150 | 35 | 2.1 | 220 | 262 | 1900 | 2900 | 3.14 |
| 21314W33C3 | 70 | 150 | 35 | 2.1 | 220 | 262 | 1900 | 2900 | 3.18 |
| 21315 | 75 | 160 | 37 | 2.1 | 239 | 287 | 1800 | 2700 | 3.81 |
| 21315K | 75 | 160 | 37 | 2.1 | 239 | 287 | 1800 | 2700 | 3.76 |
| 21315kw33c3 | 75 | 160 | 37 | 2.1 | 239 | 287 | 1800 | 2700 | 3.76 |
| 21315W33C3 | 75 | 160 | 37 | 2.1 | 239 | 287 | 1800 | 2700 | 3.81 |
| 21316 | 80 | 170 | 39 | 2.1 | 260 | 315 | 1700 | 2500 | 4.53 |
| 21316K | 80 | 170 | 39 | 2.1 | 260 | 315 | 1700 | 2500 | 4.47 |
| 21316KW33C3 | 80 | 170 | 39 | 2.1 | 260 | 315 | 1700 | 2500 | 4.47 |
| 21316W33C3 | 80 | 170 | 39 | 2.1 | 260 | 315 | 1700 | 2500 | 4.53 |
| 21317 | 85 | 180 | 41 | 3 | 289 | 355 | 1600 | 2400 | 5.35 |
| 21317K | 85 | 180 | 41 | 3 | 289 | 355 | 1600 | 2400 | 5.28 |
| 21317KW33C3 | 85 | 180 | 41 | 3 | 289 | 355 | 1600 | 2400 | 5.28 |
| 21317W33C3 | 85 | 180 | 41 | 3 | 289 | 355 | 1600 | 2400 | 5.35 |
| 21318 | 90 | 190 | 43 | 3 | 320 | 400 | 1500 | 2300 | 6.3 |
| 21318K | 90 | 190 | 43 | 3 | 320 | 400 | 1500 | 2300 | 6.21 |
| 21318kw33c3 | 90 | 190 | 43 | 3 | 320 | 400 | 1500 | 2300 | 6.21 |
| 21318W33C3 | 90 | 190 | 43 | 3 | 320 | 400 | 1500 | 2300 | 6.3 |
| 21319 | 95 | 200 | 45 | 3 | 335 | 420 | 1400 | 2100 | 7.1 |
| 21319K | 95 | 200 | 45 | 3 | 335 | 420 | 1400 | 2100 | 7 |
| 21319KW33C3 | 95 | 200 | 45 | 3 | 335 | 420 | 1400 | 2100 | 7 |
| 21319W33C3 | 95 | 200 | 45 | 3 | 335 | 420 | 1400 | 2100 | 7.1 |
| 21320 | 100 | 215 | 47 | 3 | 370 | 465 | 1300 | 2000 | 8.89 |
| 21320K | 100 | 215 | 47 | 3 | 370 | 465 | 1300 | 2000 | 8.78 |
| 21320kw33c3 | 100 | 215 | 47 | 3 | 370 | 465 | 1300 | 2000 | 8.78 |
| 21320W33C3 | 100 | 215 | 47 | 3 | 370 | 465 | 1300 | 2000 | 8.89 |
| 21322 | 110 | 240 | 50 | 3 | 495 | 615 | 1200 | 1800 | 11.2 |
| 21322K | 110 | 240 | 50 | 3 | 495 | 615 | 1200 | 1800 | 11.1 |
| 21322KW33C3 | 110 | 240 | 50 | 3 | 495 | 615 | 1200 | 1800 | 11.1 |
| 21322W33C3 | 110 | 240 | 50 | 3 | 495 | 615 | 1200 | 1800 | 11.2 |
