GEBK...S vòng bi trượt hình cầu là một vòng bi hiệu suất cao được sử dụng rộng rãi trong các thiết bị cơ khí khác nhau. Loại ổ trục này bao gồm vòng trong, vòng ngoài và bề mặt trượt hình cầu. Nó có thể chịu được tải trọng trục và hướng tâm lớn và cung cấp độ chính xác và ổn định chuyển động tuyệt vời. Thiết kế độc đáo của nó giúp lắp đặt và bảo trì dễ dàng hơn, giảm ma sát và mài mòn hiệu quả, đồng thời kéo dài tuổi thọ sử dụng. GEBK...Vòng bi trượt hình cầu S được làm bằng vật liệu chất lượng cao, có khả năng chống ăn mòn tốt và chịu nhiệt độ cao, phù hợp với điều kiện làm việc trong môi trường khắc nghiệt. Ngoài ra, khả năng tự định tâm của nó cho phép thiết bị duy trì điều kiện hoạt động tốt khi có sự mất cân bằng nh. Nó được sử dụng rộng rãi trong ô tô, máy móc công nghiệp, hàng không vũ trụ và các lĩnh vực khác, và là một phần quan trọng để đạt được hoạt động hiệu quả và đáng tin cậy.
GEBK...Vòng bi trượt hình cầu S được thiết kế để cung cấp hiệu suất đáng tin cậy trong các ứng dụng yêu cầu hỗ trợ tải trọng tĩnh và động cao với khả năng điều chỉnh độ lệch góc. Được sản xuất theo tiêu chuẩn DIN ISO 12240-1, ổ trục này có bề mặt tiếp xúc trượt bằng composite thép trên PTFE. Vòng ngoài bằng thép được gia công chính xác, trong khi vòng trong được mạ crom và mài. Cấu hình này đảm bảo bề mặt trượt ma sát thấp và tuổi thọ dài, giảm chi phí bảo trì vận hành cho các nhà sản xuất máy móc và vận hành thiết b. GEBK...S series thường được quy định trong các thiết kế cho máy móc xây dựng, xi lanh thủy lực, thiết bị nông nghiệp.
Vòng bi trượt hình cầu này được chỉ định cho các ứng dụng công nghiệp khác nhau trong đó hiệu suất mạnh mẽ và khả năng chịu sai lệch là rất quan trọng. Các trường hợp sử dụng phổ biến bao gồm:
Sự khác biệt chính nằm ở yêu cầu bôi trơn và bảo trì. Một GE tiêu chuẩn...Vòng bi trơn hình cầu thép trên thép DO yêu cầu bôi trơn lại thường xuyên, làm cho nó phù hợp với các ứng dụng có tải trọng cao và lịch trình bảo trì được xác định. Ngược lại, GEBK...Vòng bi composite S thép trên PTFE được thiết kế để vận hành không cần bảo trì. Điều này làm cho nó trở thành một lựa chọn phù hợp hơn cho các ứng dụng mà việc truy cập để bôi trơn lại là khó khăn hoặc không thể, hoặc khi chi phí bảo trì cần được giảm thiểu. Việc lựa chọn giữa hai tùy thuộc vào điều kiện hoạt động cụ thể của bạn, bao gồm loại tải, tốc độ, các yếu tố môi trường và chiến lược bảo trì. Chúng tôi khuyên bạn nên xem xét chi tiết các yêu cầu mang cụ thể của bạn với đội ngũ bán hàng kỹ thuật của chúng tôi để lựa chọn sản phẩm tối ưu.
Khả năng tự điều chỉnh của GEBK...Dòng S giúp ngăn ngừa hư hỏng sớm bằng cách điều chỉnh độ lệch góc có thể phát sinh do lỗ khoan nhà ở không chính xác hoặc độ lệch trục. Khả năng này đảm bảo rằng tải trọng được phân bố đều trên các bề mặt trượt, từ đó làm giảm ứng suất cục bộ và kéo dài tuổi thọ của ổ trục. Phạm vi nhiệt độ hoạt động của ổ trục này thường từ -50°C đến 150°C. Tuy nhiên, hiệu suất chính xác, đặc biệt là về khả năng chịu tải tĩnh, có thể bị ảnh hưởng bởi nhiệt độ cực cao. Đối với các ứng dụng hoạt động ở giới hạn trên hoặc dưới của phạm vi này hoặc trong môi trường nhiệt độ dao động, điều cần thiết là phải tham khảo các bảng dữ liệu kỹ thuật chi tiết. Các kỹ sư của chúng tôi có thể cung cấp một phân tích miễn phí dựa trên hồ sơ nhiệt độ và tải cụ thể của bạn.
Thông số sản phẩm

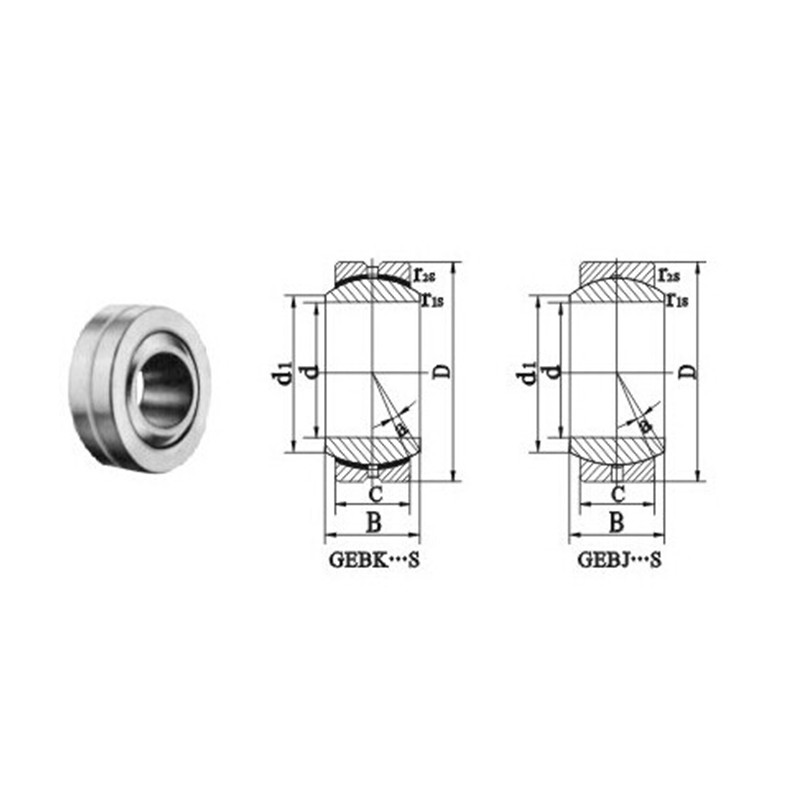

| Chỉ định | Kích thước (mm) | Xếp hạng tải (KN) | α· ≈ | Trọng lượng (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| đ | Đ | B | C | đ1 min | r1s phút | r2s phút | C | CO | |||
| GEBK5S | 5 | 16 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.3 | 7.8 | 13 | 0.009 |
| GEBK6S | 6 | 18 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.3 | 9.8 | 13 | 0.013 |
| GEBK8S | 8 | 22 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.8 | 16 | 14 | 0.024 |
| GEBK10S | 10 | 26 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 10 | 23 | 14 | 0.039 |
| GEBK12S | 12 | 30 | 16 | 12 | 15.4 | 0.3 | 0.6 | 13 | 31 | 13 | 0.058 |
| GEBK14S | 14 | 34 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 17 | 40 | 16 | 0.084 |
| GEBK16S | 16 | 38 | 21 | 15 | 19.4 | 0.3 | 0.6 | 21 | 50 | 15 | 0.111 |
| GEBK18S | 18 | 42 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 26 | 61 | 15 | 0.16 |
| GEBK20S | 20 | 46 | 25 | 18 | 24.4 | 0.3 | 0.6 | 31 | 73 | 15 | 0.21 |
| GEBK22S | 22 | 50 | 28 | 20 | 25.8 | 0.3 | 0.6 | 38 | 88 | 15 | 0.26 |
| GEBK25S | 25 | 56 | 31 | 22 | 29.6 | 0.6 | 0.6 | 47 | 110 | 15 | 0.39 |
| GEBK30S | 30 | 66 | 37 | 25 | 34.8 | 0.6 | 0.6 | 63 | 148 | 17 | 0.61 |
| GEBJ5S | 5 | 13 | 8 | 6 | 7.7 | 0.3 | 0.3 | 3.2 | 9 | 13 | 0.007 |
| GEBJ6S | 6 | 16 | 9 | 6.75 | 9 | 0.3 | 0.3 | 4.1 | 12 | 13 | 0.01 |
| GEBJ8S | 8 | 19 | 12 | 9 | 10.4 | 0.3 | 0.3 | 6.5 | 20 | 13 | 0.016 |
| GEBJ10S | 10 | 22 | 14 | 10.5 | 12.9 | 0.3 | 0.6 | 9.6 | 28 | 13 | 0.031 |
| GEBJ12S | 12 | 26 | 16 | 12 | 15.4 | 0.3 | 0.6 | 12 | 37 | 13 | 0.055 |
| GEBJ14S | 14 | 28 | 19 | 13.5 | 16.9 | 0.3 | 0.6 | 16 | 49 | 15 | 0.078 |
| GEBJ16S | 16 | 32 | 21 | 15 | 19.4 | 0.3 | 0.6 | 20 | 61 | 15 | 0.095 |
| GEBJ18S | 18 | 35 | 23 | 16.5 | 21.9 | 0.3 | 0.6 | 25 | 74 | 15 | 0.14 |
| GEBJ20S | 20 | 40 | 25 | 18 | 24.4 | 0.3 | 0.6 | 30 | 89 | 15 | 0.18 |
| GEBJ22S | 22 | 42 | 28 | 20 | 25.8 | 0.3 | 0.6 | 36 | 108 | 15 | 0.21 |
| GEBJ25S | 25 | 47 | 31 | 22 | 29.6 | 0.6 | 0.6 | 45 | 130 | 15 | 0.35 |
| GEBJ30S | 30 | 55 | 37 | 25 | 34.8 | 0.6 | 0.6 | 61 | 178 | 15 | 0.56 |
