Dòng UCT

các Vòng bi chặn gối dòng UCT , thường được gọi là vòng bi bộ phận gắp, bao gồm một vòng bi được gia công chính xác loại UCT vỏ bằng gang và ổ trục bằng thép mạ crôm GCR15 có đường kính ngoài hình cầu. Cấu hình cụ thể này được thiết kế để tạo điều kiện thuận lợi cho việc điều chỉnh độ căng và căn chỉnh trục trong các hệ thống cơ khí. Vỏ có khe trượt ở hai bên, cho phép toàn bộ thiết bị di chuyển dọc theo khung hoặc đường ray. Thiết kế này về cơ bản được sử dụng để duy trì độ căng của đai hoặc điều chỉnh khoảng cách tâm của các trục quay trong hệ thống băng tải và cụm truyền động điện.

Gửi yêu cầu

SERtôiES UCT · CĂNG CĂNG · TỰ Căn chỉnh · THIẾT KẾ TRƯỢT

Dòng UCT Khung bộ phận căng có vòng bi chèn

điều chỉnh trượt khung vòng ngoài hình cầu trang bị núm vú mỡ

Khả năng căng kết cấu

Thiết kế trượt khung tích hợp cho phép điều chỉnh tuyến tính, đảm bảo độ căng của đai hoặc xích ổn định mà không cần tháo rời toàn bộ hệ thống.

Hình học tự căn chỉnh

Ổ trục chèn dòng UC bên trong có vòng ngoài hình cầu phù hợp với lỗ lõm của vỏ, bù cho các sai lệch trục nhỏ hoặc lắp đặt không chính xác.

Quản lý tải động

Được sản xuất bằng thép chịu lực crom cacbon cao, các vòng bi và vòng bi bên trong giúp phân bổ tải trọng ổn định dưới các tốc độ quay khác nhau.

Hiệu quả làm kín và bôi trơn

Được trang bị núm vặn mỡ tiêu chuẩn và hệ thống bịt kín nhiều môi, thiết bị ngăn chặn sự xâm nhập của bụi và hơi ẩm trong khi vẫn giữ được chất bôi trơn trong thời gian sử dụng kéo dài.

Đặc tính kỹ thuật

Vật liệu nhà ở Gang/thép dập

Loại chèn mang Dòng UC (bộ khóa vít)

Phạm vi đường kính trục 12mm đến 50mm

Hành trình điều chỉnh 25mm đến 60mm

Hệ thống niêm phong Con dấu nỉ nhiều môi

Lắp bôi trơn Núm mỡ tiêu chuẩn M6/M8

Các kịch bản ứng dụng công nghiệp phổ biến

Hệ thống căng băng tải

Được sử dụng ở đầu cuối của băng tải đai để điều chỉnh độ giãn của đai và chống trượt trong quá trình vận chuyển vật liệu.

Máy nông nghiệp

Được sử dụng trong máy gặt và máy nâng ngũ cốc nơi định vị trục phải được hiệu chỉnh cho các loại cây trồng khác nhau.

Dây chuyền dệt và đóng gói

Được tích hợp vào máy móc yêu cầu theo dõi chính xác dây đai và dây xích trong môi trường sản xuất tốc độ cao.

Quạt và Máy thổi công nghiệp

Tạo điều kiện căn chỉnh các cụm động cơ truyền động bằng dây đai để giảm thiểu độ rung và tổn thất điện năng.

Giao thức cài đặt và bảo trì

Xác minh căn chỉnh Đảm bảo các rãnh trượt song song và không có mảnh vụn trước khi lắp vỏ UCT để tránh bị kẹt trong quá trình điều chỉnh.

Hiệu chỉnh mô-men xoắn Vít định vị phải được siết chặt đến giá trị mô men xoắn quy định để tránh trượt trục mà không gây biến dạng vòng trong.

Tần số bôi trơn Ở nhiệt độ hoạt động tiêu chuẩn (-20°C đến 100°C), mỡ phải được bổ sung dựa trên số giờ hoạt động và mức độ bụi môi trường.

Điều kiện bảo quản Các thiết bị phải được bảo quản trong môi trường khô ráo, được kiểm soát nhiệt độ trong bao bì chống gỉ ban đầu để ngăn chặn sự ăn mòn của khí quyển trên bề mặt ổ trục.

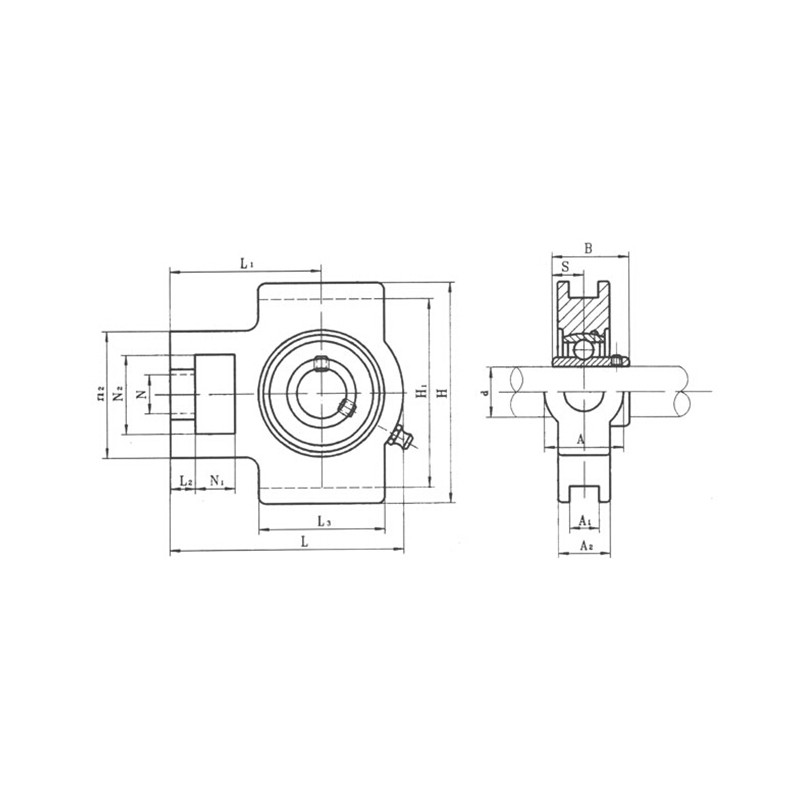

người mẫu	Kích thước (mm)																Loại ổ trục	Loại nhà	Trọng lượng (có ghế)
người mẫu	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Loại ổ trục	Loại nhà	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
