Dòng UCFL

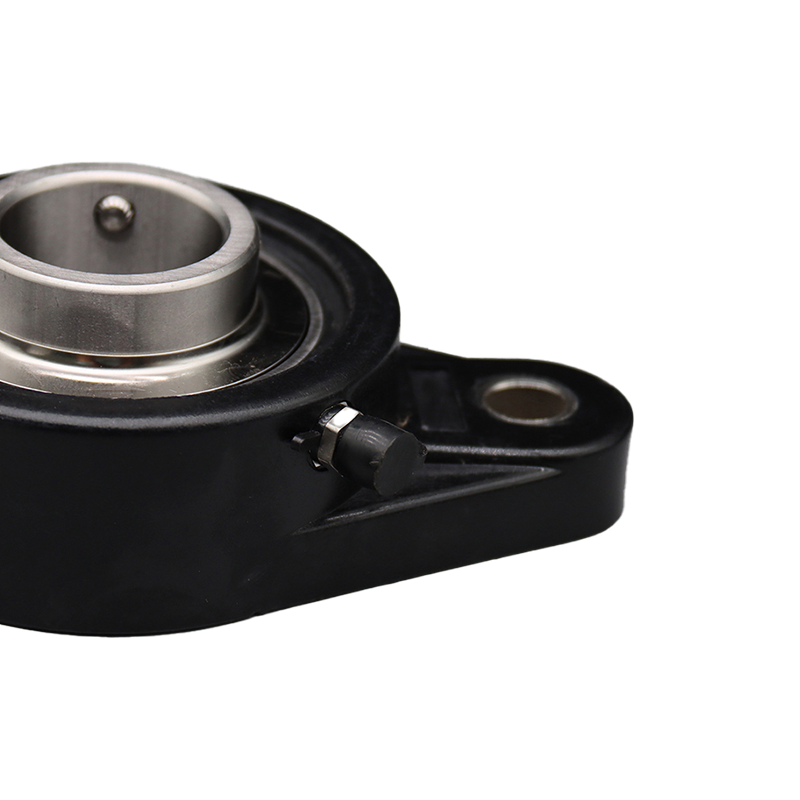

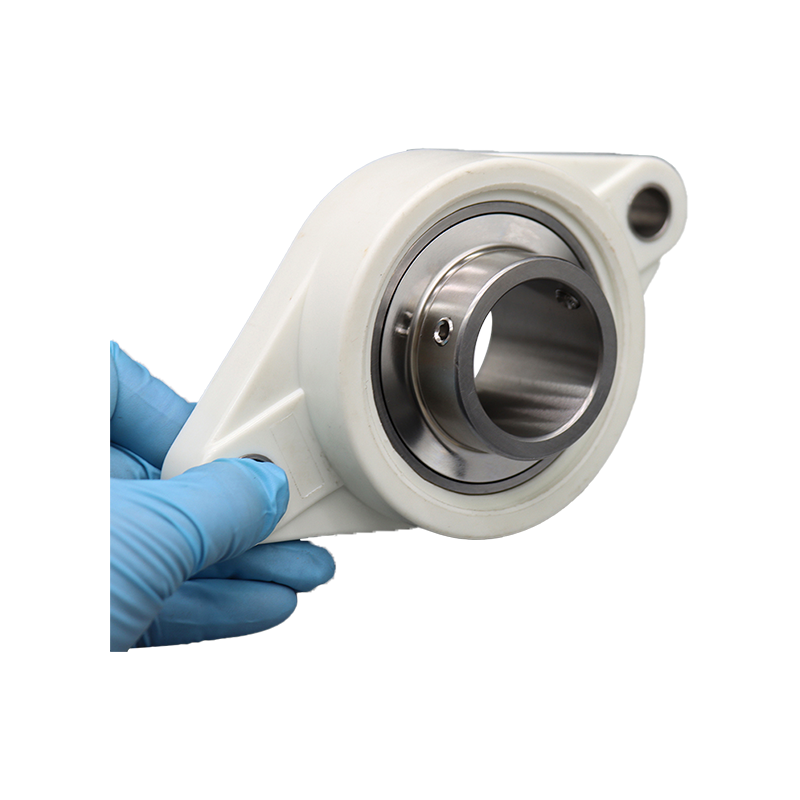

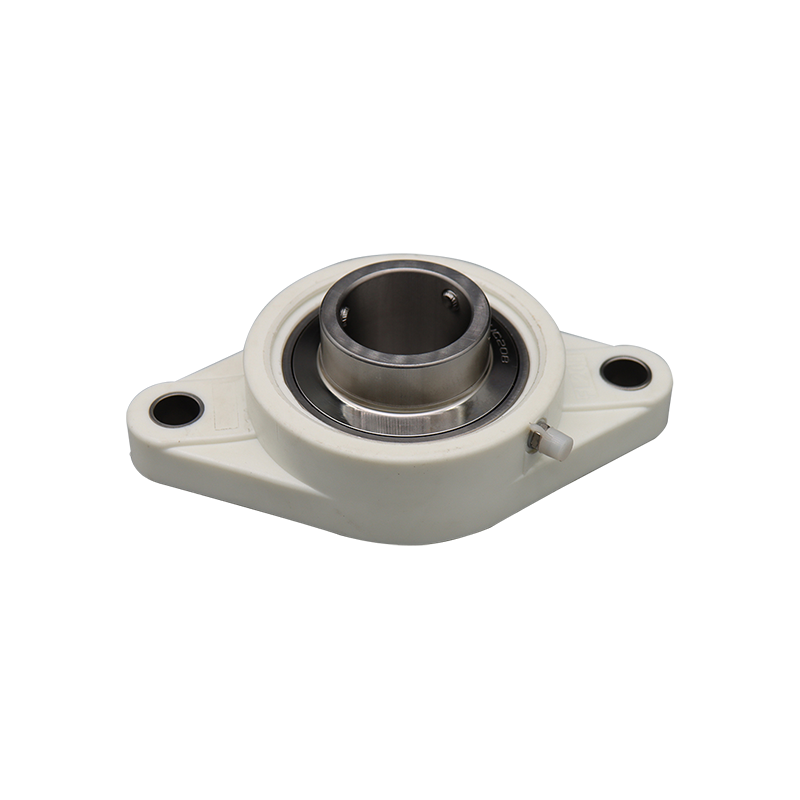

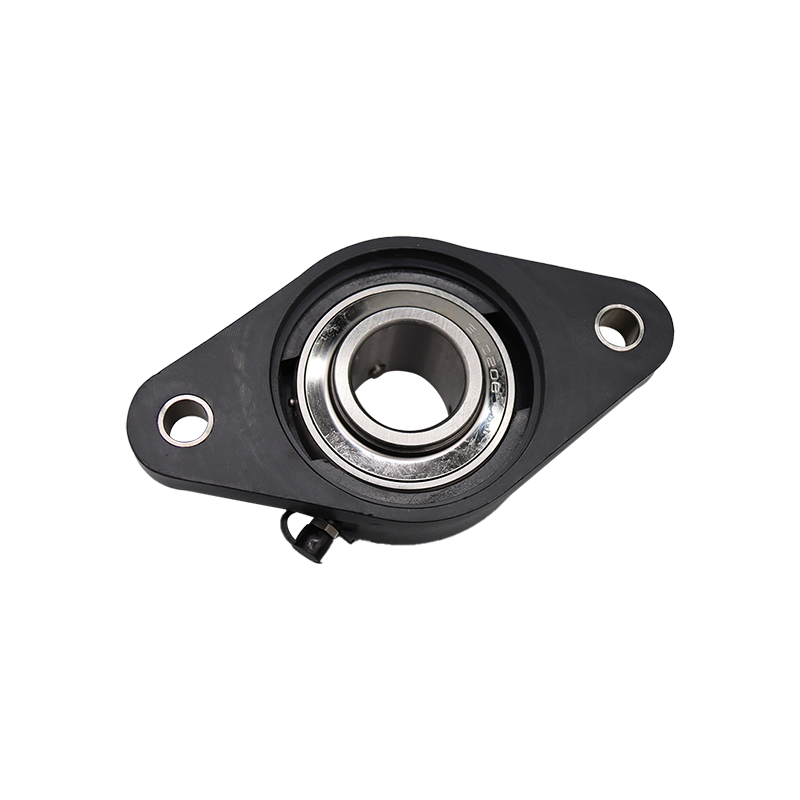

Vòng bi chặn gối dòng UCFL - Cấu hình mặt bích bu lông kép

Dòng vòng bi khối gối UCFL có vỏ bằng gang và vòng ngoài hình cầu trên miếng đệm ổ trục, được thiết kế cho các ứng dụng yêu cầu chỗ ở căn chỉnh và lắp chắc chắn. Dòng UCFL kết hợp cấu hình mặt bích bu lông kép, mang lại sự ổn định và phân bổ tải trọng ở dạng nhỏ gọn. Miếng đệm ổ trục được cố định bên trong vỏ bằng khóa vít định vị. Sản phẩm này được thiết kế để đáp ứng các tiêu chuẩn công nghiệp, cung cấp giải pháp đáng tin cậy cho hệ thống truyền tải điện.

Tính năng Sản phẩm

• Vỏ mặt bích bu lông kép: Vỏ UCFL được đúc từ sắt cao cấp, mang lại tính toàn vẹn về cấu trúc và khả năng chống biến dạng khi chịu tải. Mẫu lắp hai bu lông tạo điều kiện lắp đặt an toàn và đơn giản trên khung thiết bị.
• Vòng ngoài hình cầu: Miếng đệm ổ trục có đường kính ngoài hình cầu, cho phép trục bị lệch ban đầu trong quá trình lắp. Tính năng này có thể điều chỉnh độ lệch góc tĩnh lên tới 2° mà không ảnh hưởng đến hiệu suất.
• Cơ chế khóa Setscrew: Vòng trong của ổ trục được cố định vào trục bằng hai vít định vị ở góc 120°. Phương pháp khóa này đảm bảo độ bám chắc chắn trên trục, ngăn ngừa trượt và duy trì độ đồng tâm dưới tải trọng vận hành.
• Bôi trơn trước và bịt kín: Mỗi ổ trục được bôi trơn trước bằng mỡ tiêu chuẩn để sử dụng ngay và được trang bị các vòng đệm tiếp xúc để ngăn ngừa sự xâm nhập của ô nhiễm và giữ lại chất bôi trơn, kéo dài tuổi thọ trong các môi trường hoạt động khác nhau.

Lĩnh vực ứng dụng

Sản phẩm này là một thành phần kỹ thuật để sử dụng trong các hệ thống và thiết bị cơ khí sau:

• Hệ thống băng tải và thiết bị xử lý vật liệu.
• Máy móc nông nghiệp, bao gồm cả dụng cụ làm đất và thu hoạch.
• Dây chuyền đóng gói và đóng chai.
• Máy móc sản xuất dệt may.
• quạt HVAC và máy thổi công nghiệp.

Các câu hỏi mua sắm phổ biến

1. Sự khác biệt giữa vòng bi chặn gối UCFL và UCF là gì và khi nào tôi nên chọn cái này thay vì cái kia?

Sự khác biệt chính là cấu hình lắp đặt. Các Dòng UCFL có vỏ mặt bích hình elip, hai bu lông, trong khi dòng UCF sử dụng vỏ mặt bích vuông, bốn bu lông. UCFL thường được sử dụng trong các ứng dụng trong đó không gian lắp đặt bị hạn chế hoặc khi mẫu hai bu lông đủ đáp ứng yêu cầu về tải, chẳng hạn như trên bề mặt thẳng đứng hoặc khung máy. Ngược lại, dòng UCF cung cấp khả năng lắp đặt ổn định hơn, tải trọng cao hơn nhờ kiểu bốn bu lông. Việc lựa chọn phải dựa trên các yêu cầu tải cụ thể và không gian lắp đặt sẵn có của thiết kế của bạn. Để phân tích tải chi tiết, nhóm hỗ trợ kỹ thuật của chúng tôi có thể hỗ trợ trong việc lựa chọn loạt và kích thước vòng bi thích hợp.

2. Làm cách nào để xác định kích thước ổ trục chính xác cho trục của tôi và ngăn ngừa hỏng hóc sớm do lệch hoặc rung?

Việc lựa chọn kích thước ổ trục chính xác, cụ thể là đường kính lỗ khoan (ID), là rất quan trọng để đảm bảo khớp đúng cách trên trục. Điều này ngăn ngừa các vấn đề phổ biến như độ rão của ổ trục hoặc hư hỏng trục. Lỗi sớm do lệch được giảm thiểu nhờ vòng ngoài hình cầu của ổ trục UCFL, vòng này có khả năng điều chỉnh sai lệch tĩnh ban đầu nhỏ. Tuy nhiên, độ lệch động quá mức hoặc độ rung vượt quá khả năng thiết kế của ổ trục có thể dẫn đến giảm tuổi thọ sử dụng. Để ngăn chặn điều này, hãy tính toán tải trọng thực tế, tốc độ vận hành và nhiệt độ của ứng dụng. Bạn cũng nên xác minh rằng dung sai trục và lỗ khoan vỏ nằm trong giới hạn quy định. Đối với các ứng dụng phức tạp hoặc để xác nhận tính toán của bạn, hãy tham khảo bảng xếp hạng tải của ổ trục hoặc yêu cầu tư vấn với một trong các kỹ sư ứng dụng của chúng tôi.
