Tùy chỉnh Dòng QJ300 Vòng bi liên lạc góc cạnh đôi Nhà sản xuất, Nhà máy

Dòng QJ300

các Vòng bi tiếp xúc góc đôi dòng QJ300 là các bộ phận quay được thiết kế chính xác để chịu được tải trọng hướng tâm và hướng trục đồng thời theo cả hai hướng. Về mặt cấu trúc, dòng sản phẩm này tương ứng với hai vòng bi tiếp xúc góc một hàng được sắp xếp theo cấu hình tựa lưng, được tích hợp vào một thiết kế đơn khối nhỏ gọn. Hình dạng bên trong có góc tiếp xúc cụ thể tạo điều kiện cho độ cứng dọc trục cao và khả năng quản lý mô men nghiêng. Được sản xuất từ thép mạ crôm khử khí chân không (GCr15), các vòng bi này trải qua quy trình xử lý nhiệt tiêu chuẩn hóa để đảm bảo độ ổn định kích thước và khả năng chống mỏi. Dòng QJ300 được đặc trưng bởi yêu cầu về không gian dọc trục giảm so với các đơn vị một hàng ghép nối, khiến nó trở thành thành phần thiết yếu để tối ưu hóa hệ thống truyền động công nghiệp và các cụm cơ khí tốc độ cao cần hỗ trợ trục cứng.

Gửi yêu cầu

Thông số kỹ thuật và tổng quan về kỹ thuật: Vòng bi tiếp xúc góc đôi dòng QJ300

Ưu điểm kỹ thuật cốt lõi

Hỗ trợ trục hai chiều: Cấu hình hai hàng cho phép ổ trục quản lý lực đẩy từ cả hai hướng mà không cần các bộ phận bổ sung.
Hiệu quả không gian: Thiết kế tích hợp mang lại chiều rộng hẹp hơn so với hai vòng bi một hàng, cho phép thiết kế vỏ nhỏ gọn.
Mật độ tải cao: Độ cong của đường đua được tối ưu hóa và các phần bổ sung của quả bóng sẽ tối đa hóa xếp hạng tải trọng động trong phạm vi dấu chân tiêu chuẩn ISO 300-series.
Độ cứng hoạt động: Khoảng hở bên trong tối thiểu và góc tiếp xúc cao giúp tăng cường độ cứng tổng thể của hệ thống trục.

Đặc tính sản phẩm chính

Danh mục thông số	Thông số kỹ thuật
Chất liệu	Thép chịu lực crom cacbon cao (GCr15/SAE 52100)
Góc liên hệ	Tùy chọn tiêu chuẩn 30° / 40°
Lớp chính xác	P6 (ABEC-3) / P5 (ABEC-5)
Vật liệu lồng	Thép ép / Đồng thau gia công / Nylon (PA66)
Loại bôi trơn	Mở / Z (Được che chắn) / RS (Niêm phong)
Giải phóng mặt bằng nội bộ	C2 / C0 (Bình thường) / C3

Kịch bản ứng dụng chính

Máy bơm & máy nén công nghiệp: Quản lý lực đẩy dọc trục và độ lệch trục hướng tâm trong thiết bị xử lý chất lỏng.
Máy nông nghiệp: Hỗ trợ cho trục bánh xe và bộ phận ngắt điện (PTO) tiếp xúc với căng thẳng đa chiều .
Hệ thống truyền tải: Tích hợp vào hộp số và hộp giảm tốc nơi cần định vị trục chính xác khi chịu tải.
Thiết bị dệt & in ấn: Đảm bảo chuyển động đồng bộ trong các con lăn tốc độ cao đòi hỏi mức độ rung thấp .

Giao thức xử lý và bảo trì

Điều kiện bảo quản

Vòng bi phải được bảo quản trong bao bì chống gỉ ban đầu ở môi trường khô ráo, được kiểm soát nhiệt độ với độ ẩm tương đối không quá 60%. Tránh tiếp xúc trực tiếp với sàn hoặc tường để tránh ngưng tụ hơi ẩm. Đối với vòng bi kín, hãy xác minh ngày sản xuất để đảm bảo độ ổn định của dầu mỡ trong thời hạn sử dụng.

Ghi chú cài đặt và sử dụng

Ứng dụng bắt buộc: Trong quá trình lắp, chỉ tác dụng lực lên chiếc nhẫn đang được lắp (vòng trong dành cho khớp nối trục, vòng ngoài dành cho khớp nối vỏ) để tránh hư hỏng "brinelling" hoặc mương.
Sạch sẽ: Duy trì một không gian làm việc không có chất gây ô nhiễm ; các hạt cực nhỏ có thể dẫn đến hiện tượng mỏi và nứt bề mặt sớm.
Căn chỉnh: Chính xác độ đồng tâm giữa trục và vỏ là bắt buộc, vì vòng bi tiếp xúc góc rất nhạy cảm với độ lệch nghiêm trọng gây ra sự phân bố tải không đều.
Quản lý bôi trơn: Đối với vòng bi loại hở, đảm bảo chất bôi trơn tương thích với nhiệt độ vận hành và vận tốc quay của ứng dụng cụ thể.

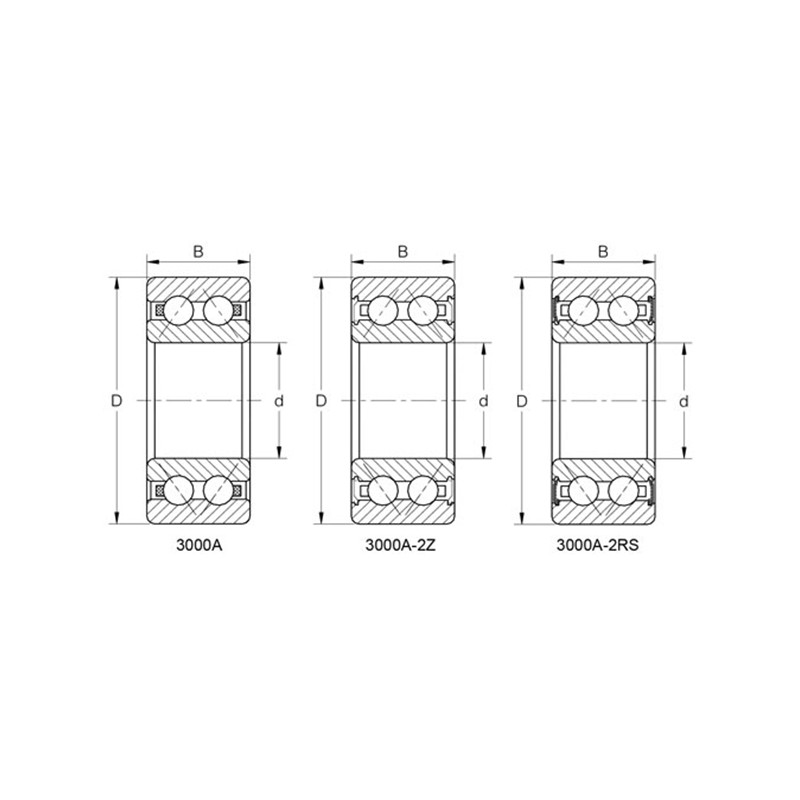

chỉ định	Kích thước chính (mm)				Xếp hạng tải cơ bản (KN)		Xếp hạng tải cơ bản (kgf)		Tốc độ giới hạn (vòng/phút)		Khoảng cách của điểm hành động	Kích thước lắp đặt (mm)			cân nặng
chỉ định	d	D	B	r(phút)	Cr	Cor	Cr	Cor	Dầu mỡ	Dầu	a0(mm)	da(phút)	Đa (tối đa)	ra(tối đa)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
