Vòng bi tiếp xúc góc hai hàng dòng 3000A-2Z là loại vòng bi hiệu suất cao được sử dụng rộng rãi trong các thiết bị cơ điện, ô tô và máy móc công nghiệp. Dòng vòng bi này có thiết kế hai hàng, có thể chịu được tải trọng hướng trục và hướng tâm cao hơn, phù hợp để sử dụng trong điều kiện vận hành tốc độ cao và tải nặng. Cấu trúc tiếp xúc góc của nó cho phép ổ trục phân tán ứng suất một cách hiệu quả, giảm ma sát và cải thiện độ bền khi chịu tải. Vòng bi dòng 3000A-2Z cũng được trang bị tấm che bụi (2Z), giúp ngăn chặn hiệu quả bụi bẩn và tạp chất xâm nhập vào bên trong vòng bi và kéo dài tuổi thọ của chúng. Ngoài ra, ổ trục này có hiệu suất tuyệt vời về độ chính xác và độ cứng, khiến nó phù hợp cho các ứng dụng có độ chính xác cao.
Vòng bi tiếp xúc góc hai hàng dòng 3000A-2Z được thiết kế cho các ứng dụng yêu cầu khả năng chịu tải hướng trục và hướng tâm cao trong vỏ bọc trục nhỏ gọn. Cấu hình hàng đôi cung cấp khả năng hỗ trợ dọc trục hai chiều trong khi vẫn duy trì chiều rộng hẹp so với các vòng bi một hàng được ghép nối. Góc tiếp xúc 30° tối ưu hóa sự cân bằng giữa độ cứng dọc trục và khả năng chịu tải hướng tâm. Được trang bị tấm chắn kim loại 2Z ở cả hai bên, những vòng bi này mang lại khả năng bảo vệ hiệu quả trước các hạt lớn trong khi vẫn duy trì mô-men xoắn ma sát thấp. Được bôi trơn trước bằng mỡ lithium chất lượng cao, vòng bi giúp vận hành không cần bảo trì trong thời gian sử dụng kéo dài. Nhiệt độ hoạt động dao động từ -30°C đến 110°C. Các ứng dụng điển hình bao gồm máy bơm, hộp số, động cơ điện và máy móc công nghiệp, những nơi cần tiết kiệm không gian và khả năng chịu tải cao.

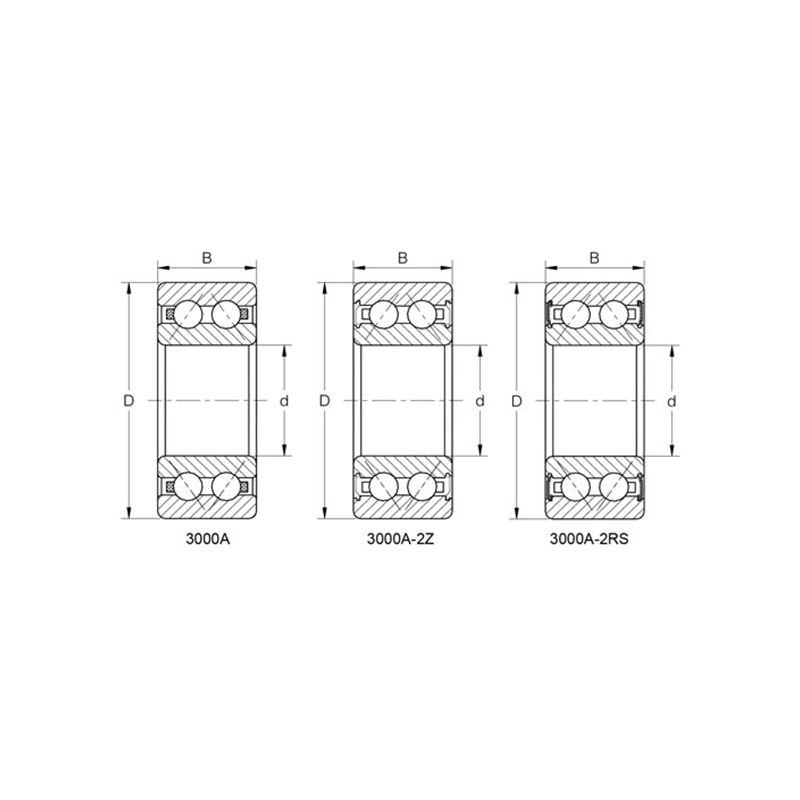

2Z dùng để chỉ tấm chắn kim loại ở cả hai bên, giúp bảo vệ khỏi các hạt lớn và cung cấp mô-men xoắn ma sát thấp. 2RS dùng để chỉ các vòng đệm cao su tiếp xúc ở cả hai bên, mang lại khả năng bịt kín hoàn toàn chống lại độ ẩm và chất gây ô nhiễm nhưng có mô-men xoắn ma sát cao hơn.
Vòng bi 3000A-2Z được cung cấp cài đặt tải trước bên trong được tối ưu hóa cho các ứng dụng thông thường. Để biết các yêu cầu tải trước cụ thể, hãy tham khảo ý kiến của nhà sản xuất. Trong hầu hết các trường hợp, ổ trục được thiết kế để chịu tải trước tiêu chuẩn mà không cần điều chỉnh thêm.
Vòng bi tiếp xúc góc có khả năng điều chỉnh sai lệch hạn chế. Độ lệch góc tối đa được khuyến nghị là nhỏ hơn 0,05 độ. Đối với các ứng dụng có độ lệch trục, hãy xem xét vòng bi tang trống hoặc vòng bi tự điều chỉnh.
Thông số sản phẩm
| chỉ định | Kích thước chính (mm) | Xếp hạng tải cơ bản (KN) | Tốc độ giới hạn (vòng/phút) | cân nặng | ||||
| d | D | B | Động(Cr) | Tĩnh(Cor) | Dầu mỡ | Dầu | (kg) | |
| 3000A-2Z | 10 | 26 | 12 | 5.5 | 3.2 | 18000 | - | 0.022 |
| 3200A-2Z | 10 | 30 | 14.3 | 7.5 | 4.3 | 16000 | - | 0.05 |
| 3001A-2Z | 12 | 28 | 12 | 6.1 | 3.7 | 17000 | - | 0.025 |
| 3201A-2Z | 12 | 32 | 15.9 | 9 | 4.9 | 14000 | - | 0.058 |
| 3002A-2Z | 15 | 32 | 13 | 8.5 | 5.4 | 14500 | - | 0.036 |
| 3202A-2Z | 15 | 35 | 15.9 | 10 | 6 | 11000 | - | 0.066 |
| 3302A-2Z | 15 | 42 | 19 | 14 | 8 | 10000 | - | 0.13 |
| 3003A-2Z | 17 | 35 | 14 | 9 | 6 | 12500 | - | 0.042 |
| 3203A-2Z | 17 | 40 | 17.5 | 12.7 | 7.8 | 9000 | - | 0.096 |
| 3303A-2Z | 17 | 47 | 22.2 | 17.3 | 10.4 | 8000 | - | 0.18 |
| 3804A-2Z | 20 | 32 | 10 | 4.9 | 3.9 | 13000 | - | 0.02 |
| 3904A-2Z | 20 | 37 | 13 | 9.3 | 6.6 | 12000 | - | 0.046 |
| 3004A-2Z | 20 | 42 | 16 | 14.2 | 9.6 | 11000 | - | 0.08 |
| 3204A-2Z | 20 | 47 | 20.6 | 19 | 12.1 | 8000 | - | 0.16 |
| 3304A-2Z | 20 | 52 | 22.2 | 19 | 12.3 | 8500 | - | 0.22 |
| 3805A-2Z | 25 | 37 | 10 | 5.5 | 4.9 | 11500 | - | 0.025 |
| 3905A-2Z | 25 | 42 | 13 | 9.6 | 7.5 | 11000 | - | 0.062 |
| 3005A-2Z | 25 | 47 | 16 | 15.2 | 11 | 9500 | - | 0.1 |
| 3205A-2Z | 25 | 52 | 20.6 | 20.6 | 13.9 | 7500 | - | 0.19 |
| 3305A-2Z | 25 | 62 | 25.4 | 27.6 | 17.8 | 7500 | - | 0.367 |
| 3806A-2Z | 30 | 42 | 10 | 5.7 | 5.6 | 10000 | - | 0.03 |
| 3906A-2Z | 30 | 47 | 13 | 9.9 | 8.3 | 9500 | - | 0.095 |
| 3006A-2Z | 30 | 55 | 19 | 20.3 | 15.5 | 8000 | - | 0.16 |
| 3206A-2Z | 30 | 62 | 23.8 | 25.7 | 18.5 | 6300 | - | 0.31 |
| 3306A-2Z | 30 | 72 | 30.2 | 37.2 | 25.9 | 6000 | - | 0.59 |
| 3807A-2Z | 35 | 47 | 10 | 6.1 | 6.2 | 8500 | - | 0.035 |
| 3907A-2Z | 35 | 55 | 15 | 12.9 | 11.3 | 8000 | - | 0.138 |
| 3007A-2Z | 35 | 62 | 20 | 24.2 | 20.4 | 6500 | - | 0.24 |
| 3207A-2Z | 35 | 72 | 27 | 30.4 | 23.5 | 5600 | - | 0.51 |
| 3307A-2Z | 35 | 80 | 34.9 | 46.1 | 35.3 | 5300 | - | 0.82 |
| 3808A-2Z | 40 | 52 | 10 | 6.4 | 6.9 | 7000 | - | 0.04 |
| 3908A-2Z | 40 | 62 | 16 | 17.4 | 15.8 | 6500 | - | 0.158 |
| 3008A-2Z | 40 | 68 | 21 | 24.5 | 20.8 | 6000 | - | 0.279 |
| 3208A-2Z | 40 | 80 | 30.2 | 40.8 | 30.2 | 5300 | - | 0.64 |
| 3308A-2Z | 40 | 90 | 36.5 | 54.9 | 40.1 | 4800 | - | 1.06 |
| 3809A-2Z | 45 | 58 | 10 | 6.7 | 7.7 | 6300 | - | 0.055 |
| 3909A-2Z | 45 | 68 | 16 | 17.9 | 17.2 | 6000 | - | 0.183 |
| 3009A-2Z | 45 | 75 | 23 | 39.3 | 36.4 | 5600 | - | 0.364 |
| 3209A-2Z | 45 | 85 | 30.2 | 42.8 | 34.5 | 4800 | - | 0.72 |
| 3309A-2Z | 45 | 100 | 39.7 | 72.1 | 52 | 4300 | - | 1.24 |
| 3810A-2Z | 50 | 65 | 12 | 7 | 8.4 | 6000 | - | 0.075 |
| 3910A-2Z | 50 | 72 | 16 | 19.1 | 19.6 | 5800 | - | 0.189 |
| 3010A-2Z | 50 | 80 | 23 | 42.3 | 41.9 | 5300 | - | 0.395 |
| 3210A-2Z | 50 | 90 | 30.2 | 43.2 | 35.3 | 4500 | - | 0.78 |
| 3310A-2Z | 50 | 110 | 44.4 | 84.9 | 62.6 | 4000 | - | 1.96 |
| 3811A-2Z | 55 | 72 | 13 | 12.8 | 14.4 | 5500 | - | 0.01 |
| 3911A-2Z | 55 | 80 | 19 | 20 | 21.7 | 5300 | - | 0.282 |
| 3011A-2Z | 55 | 90 | 26 | 43.7 | 44.7 | 4800 | - | 0.581 |
| 3211A-2Z | 55 | 100 | 33.3 | 53.9 | 47.2 | 4000 | - | 1.03 |
| 3311A-2Z | 55 | 120 | 49.2 | 106.3 | 82 | 3600 | - | 2.4 |
| 3812A-2Z | 60 | 78 | 14 | 13.6 | 16.2 | 5000 | - | 0.14 |
| 3912A-2Z | 60 | 85 | 19 | 21 | 23.8 | 4800 | - | 0.303 |
| 3012A-2Z | 60 | 95 | 26 | 47.2 | 53.4 | 4400 | - | 0.621 |
| 3212A-2Z | 60 | 110 | 36.5 | 61.3 | 52.6 | 3800 | - | 1.4 |
| 3312A-2Z | 60 | 130 | 54 | 121.4 | 95.1 | 3400 | - | 3.24 |
| 3813A-2Z | 65 | 85 | 15 | 15.1 | 18.3 | 4700 | - | 0.182 |
| 3913A-2Z | 65 | 90 | 19 | 21.4 | 24.8 | 4500 | - | 0.324 |
| 3013A-2Z | 65 | 100 | 26 | 49.5 | 59.2 | 4000 | - | 0.661 |
| 3213A-2Z | 65 | 120 | 38.1 | 73.4 | 66.6 | 3400 | - | 1.84 |
| 3313A-2Z | 65 | 140 | 58.7 | 137.5 | 109.6 | 2800 | - | 3.9 |
| 3814A-2Z | 70 | 90 | 15 | 18 | 21.9 | 4400 | - | 0.19 |
| 3914A-2Z | 70 | 100 | 23 | 25.8 | 30 | 4000 | - | 0.516 |
| 3014A-2Z | 70 | 110 | 30 | 54.2 | 58.9 | 3600 | - | 0.95 |
| 3214A-2Z | 70 | 125 | 39.7 | 80.5 | 73.8 | 3200 | - | 1.98 |
| 3314A-2Z | 70 | 150 | 63.5 | 154.5 | 125.1 | 2800 | - | 4.7 |
| 3815A-2Z | 75 | 95 | 15 | 16 | 20.3 | 4200 | - | 0.224 |
| 3915A-2Z | 75 | 105 | 23 | 26 | 31.3 | 3800 | - | 0.546 |
| 3015A-2Z | 75 | 115 | 30 | 57.7 | 66.5 | 3400 | - | 1.003 |
| 3215A-2Z | 75 | 130 | 41.3 | 87.9 | 81.4 | 3000 | - | 2.01 |
| 3315A-2Z | 75 | 160 | 68.3 | 171.4 | 134.8 | 2600 | - | 6.3 |
| 3216A-2Z | 80 | 140 | 44.4 | 103.7 | 97.5 | 2800 | - | 2.48 |
| 3316A-2Z | 80 | 170 | 68.3 | 190.1 | 151.7 | 2400 | - | 7.21 |
| 3217A-2Z | 85 | 150 | 49.2 | 111.8 | 106.4 | 2400 | - | 3.2 |
| 3317A-2Z | 85 | 180 | 73 | 189.4 | 234.5 | 2200 | - | 8.3 |
| 3218A-2Z | 90 | 160 | 52.4 | 111.8 | 106.4 | 2400 | - | 4.5 |
