Dòng 6900

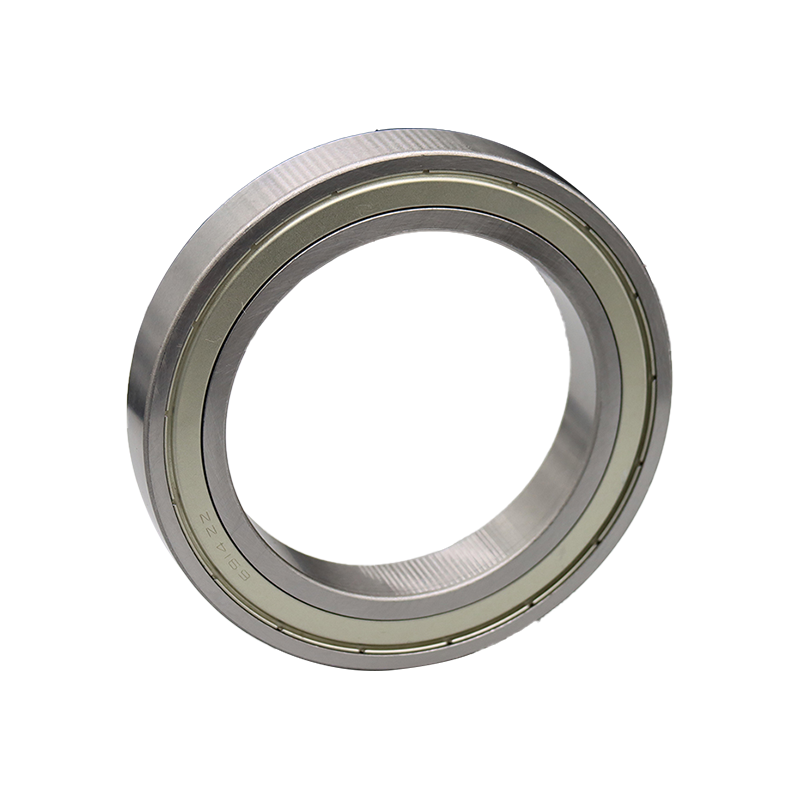

các Vòng bi rãnh sâu dòng 6900 là ổ trục chính xác có đường kính trong 10 mm, đường kính ngoài 22 mm và độ dày 6 mm. Vòng bi này được sử dụng rộng rãi trong động cơ, máy bơm nước, dụng cụ điện, máy nén khí, thiết bị gia dụng và các thiết bị khác, và được ưa chuộng vì khả năng chịu tải mạnh và hoạt động ổn định. Đồng thời, vòng bi dòng 6900 yêu cầu độ chính xác sản xuất cao và phù hợp với tốc độ quay cao và chịu tải trọng hướng tâm nhất định. Chúng là những thành phần quan trọng không thể thiếu trong nhiều thiết bị cơ khí.

Gửi yêu cầu

6900

loạt

rãnh sâu

Vòng bi

PHẦN RỘNG · CUNG ỨNG SẢN XUẤT · ISO 15

Vòng bi cầu rãnh sâu Dòng 6900 chiếm vị trí tiết diện rộng hơn trong phạm vi rãnh sâu tiết diện nhẹ, cung cấp khả năng xuyên tâm lớn hơn dòng 6800 ở đường kính ngoài nhỏ hơn kích thước 6200 tương đương. Độ bao phủ lỗ khoan từ 10 mm đến 50 mm, với đường kính ngoài từ 22 mm đến 72 mm. Sản xuất tuân theo kích thước ranh giới ISO 15. Vòng cách bằng thép ép được cung cấp theo tiêu chuẩn, có sẵn bằng polyamit gia cố bằng sợi thủy tinh để giảm tiếng ồn. Các loại thông quan CN, C3 và C4 có thể được lựa chọn ở giai đoạn đặt hàng và cấu hình niêm phong được cố định cho mỗi chi tiết đơn hàng. Hồ sơ lô và báo cáo kiểm tra kích thước đi kèm với mỗi lô hàng.

Công suất phần ánh sáng

Các vòng rộng hơn đường 6800 sẽ nâng mức tải trọng xuyên tâm mà không cần di chuyển đến đường bao 6200.

Cấu hình giai đoạn đặt hàng

Khoảng trống, lồng và niêm phong được cố định trên mỗi dòng đơn đặt hàng trên một nền tảng ranh giới.

Đầu ra hàng loạt có thể lặp lại

Các tham số quy trình bị khóa duy trì độ chính xác khi chạy trong phạm vi dung sai đã thỏa thuận.

Đường kiểm tra

Hồ sơ lô, báo cáo kích thước và chứng chỉ vật liệu đi cùng với mỗi lô hàng.

THAM KHẢO ĐƠN HÀNG

lỗ khoan 10–50 mm

bên ngoài 22–72 mm

Chiều rộng 6–12 mm

Động C 4,6–24,0 kN

Tĩnh C0 2,4–14,5 kN

Cái lồng Thép / PA

Giải phóng mặt bằng CN/C3/C4

Niêm phong Mở/ZZ/2RS

Độ chính xác P0/P6

Gói Thùng/Khay

Khu vực đặc điểm kỹ thuật

01 Ổ bơm kết thúc Hỗ trợ trục trong máy bơm ly tâm vừa và nhỏ có dịch vụ tiếp xúc với bụi.

02 Trục giảm tốc Các vị trí đầu vào và trung gian trong các thiết bị hoạt động nhẹ có lỗ vỏ cố định.

03 Hỗ trợ rôto động cơ Vị trí khung cuối trong động cơ vừa và nhỏ có nhu cầu xuyên tâm vừa phải.

04 Bộ phận quạt và quạt gió Hỗ trợ trục cánh quạt trong thiết bị thông gió dưới tải liên tục.

05 Con lăn vận chuyển Vòng bi lăn trong dây chuyền vận chuyển nhẹ ở tốc độ và tải trọng vừa phải.

06 Phụ tùng nông nghiệp Các vị trí dẫn động và chạy không tải trong dụng cụ tiếp xúc với bụi và sự thay đổi nhiệt độ.

Thắc mắc của người mua

Phần 6900 so sánh với dòng 6200 như thế nào?

Dòng 6900 có đường kính ngoài nhỏ hơn dòng 6200 cho cùng lỗ khoan nhưng có tiết diện rộng hơn dòng 6800. Nó phù hợp với những vỏ có đường kính 6200 quá lớn trong khi định mức 6800 không đủ.

Phiên bản thông quan C3 còn hàng không?

C3 được cung cấp ở dạng bán thành phẩm cho các kích thước phổ biến và được xác nhận trên mỗi chi tiết đơn hàng ở giai đoạn đặt hàng. CN vẫn là lớp mặc định cho tính khả dụng ở kích thước đầy đủ.

Các biến thể mở và niêm phong có thể vận chuyển cùng nhau không?

Đúng. Mở, ZZ và 2RS chia sẻ các kích thước ranh giới, do đó, nhiều cấu hình niêm phong kết hợp trong một đơn đặt hàng và được xác nhận trên bảng thông số kỹ thuật.

Điều gì quyết định lựa chọn polyamit và lồng thép?

Polyamit bao phủ các vị trí có độ ồn thấp hơn trong trần nhiệt độ, trong khi thép bao phủ các điều kiện sốc và nhiệt độ cao hơn. Việc thay thế được xem xét dựa trên các thông số ứng dụng trước tiên.

Ghi chú kho và dòng

Góiaging integrity Giữ kín các lớp bọc chống ăn mòn cho đến khi xảy ra sự cố ở phía đường dây. Bao bì mở sẽ hút độ ẩm trong quá trình luân chuyển nhiệt độ.

Nhấn hướng phù hợp Tác dụng lực lên vòng bị cản trở. Tải qua bộ bi để lại những vết lõm trên bề mặt tạo thành tiếng ồn khi chạy.

lỗ khoan condition Kiểm tra độ tròn và độ bóng bề mặt trước khi lắp. Các mảnh vụn và gờ làm thay đổi sự can thiệp hiệu quả và rút ngắn tuổi thọ.

Mỡ biến thể mở Độ nhớt của dầu gốc phù hợp với tốc độ và nhiệt độ. Các biến thể kín sẽ được điền sẵn mà không cần thêm bước nào.

Chỉ định vòng bi	Kích thước (mm)				Xếp hạng tải cơ bản (kN)		Xếp hạng tốc độ (vòng/phút)		cân nặng
Chỉ định vòng bi	d	D	B	phút rs	Cr	Cor	Dầu mỡ	Dầu	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
