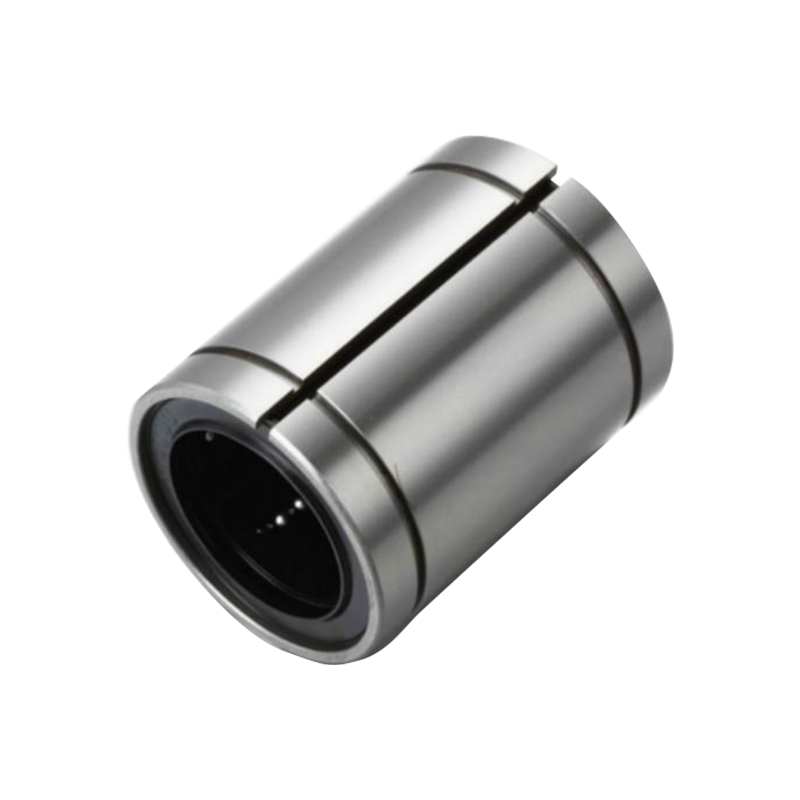

TÔI..UU..AJ loạt điều chỉnh tuyến tính bóng vòng bi là các thành phần sáng tạo được thiết kế đặc biệt cho các ứng dụng chuyển động có độ chính xác cao. Nó sử dụng thép chất lượng cao và công nghệ xử lý bề mặt tiên tiến để đảm bảo khả năng chống mài mòn và tuổi th. Loạt sản phẩm này có thiết kế cấu trúc có thể điều chỉnh, và người dùng có thể điều chỉnh độ hở của ổ trục theo nhu cầu cụ thể, từ đó đạt được độ chính xác và ổn định hoạt động tốt hơn. TÔI..UU..Vòng bi sê-ri AJ được sử dụng rộng rãi trong thiết bị tự động hóa, gia công cơ khí, in 3D và các lĩnh vực khác, và có thể giảm ma sát hiệu quả và cải thiện hiệu quả chuyển động. Ngoài ra, phương pháp cài đặt của loạt bài này rất đơn giản và khả năng thích ứng mạnh mẽ, thuận tiện cho người dùng nhanh chóng thay thế các thiết bị khác nhau. Dù trong môi trường vận hành tải cao hay tốc độ cao, LME..UU..AJ series có thể duy trì hiệu suất tuyệt vời và trở thành một phần quan trọng của tự động hóa công nghiệp hiện đại.
LME..UU..Vòng bi tuyến tính có thể điều chỉnh AJ được thiết kế để cung cấp giải phóng mặt bằng nội bộ được kiểm soát, điều này rất quan trọng đối với các ứng dụng đòi hỏi độ chính xác và độ cứng cao. Loạt bài này giải quyết thách thức trong việc quản lý các biến thể kích thước tiềm năng trong trục và vỏ, có thể dẫn đến giảm hiệu suất hệ thống. Bằng cách tích hợp vòng ngoài có rãnh với vít điều chỉnh, các vòng bi tuyến tính này cho phép cài đặt tải trước hoặc giải phóng mặt bằng chính xác, đảm bảo chuyển động tuyến tính tối ưu và giảm thiểu rung động.
Các vòng bi tuyến tính có thể điều chỉnh phù hợp cho các ứng dụng đòi hỏi độ chính xác cao và kiểm soát giải phóng mặt bằng. Các lĩnh vực ứng dụng chính bao gồm:
LME tiêu chuẩn..Vòng bi UU được sản xuất theo một phạm vi giải phóng mặt bằng cụ thể, có thể không phải lúc nào cũng tối ưu cho mọi ứng dụng, đặc biệt là khi xử lý các biến thể đường kính trục. Ngược lại, LME..UU..AJ series cung cấp khả năng điều chỉnh thủ công khoảng trống sau khi cài đặt. Tính năng này cho phép các kỹ sư loại bỏ chơi, đạt được một tải trước ánh sáng, và tăng đáng kể độ cứng và độ chính xác vị trí của hệ thống. Để so sánh chi tiết dựa trên yêu cầu tải trọng và di chuyển cụ thể của bạn, vui lòng tham khảo ý kiến đội ngũ kỹ thuật của chúng tôi.
Rung động hoặc tiếng ồn không mong muốn thường là kết quả của khoảng hở quá mức giữa ổ trục tuyến tính và trục. LME..UU..AJ series trực tiếp giải quyết vấn đề này bằng cách cho phép điều chỉnh giải phóng mặt bằng chính xác. Bằng cách siết chặt dần dần vít điều chỉnh, bạn có thể giảm khe hở đến mức tối thiểu hoặc thậm chí tạo ra một tải trước nhẹ, giúp hấp thụ rung động và dẫn đến chuyển động tuyến tính mượt mà hơn, nhất quán hơn. Việc điều chỉnh chính xác phụ thuộc vào tải trọng, tốc độ và điều kiện môi trường cụ thể trong ứng dụng của bạn. Các kỹ sư của chúng tôi có thể cung cấp một phân tích miễn phí để giúp bạn xác định cài đặt tải trước tối ưu.

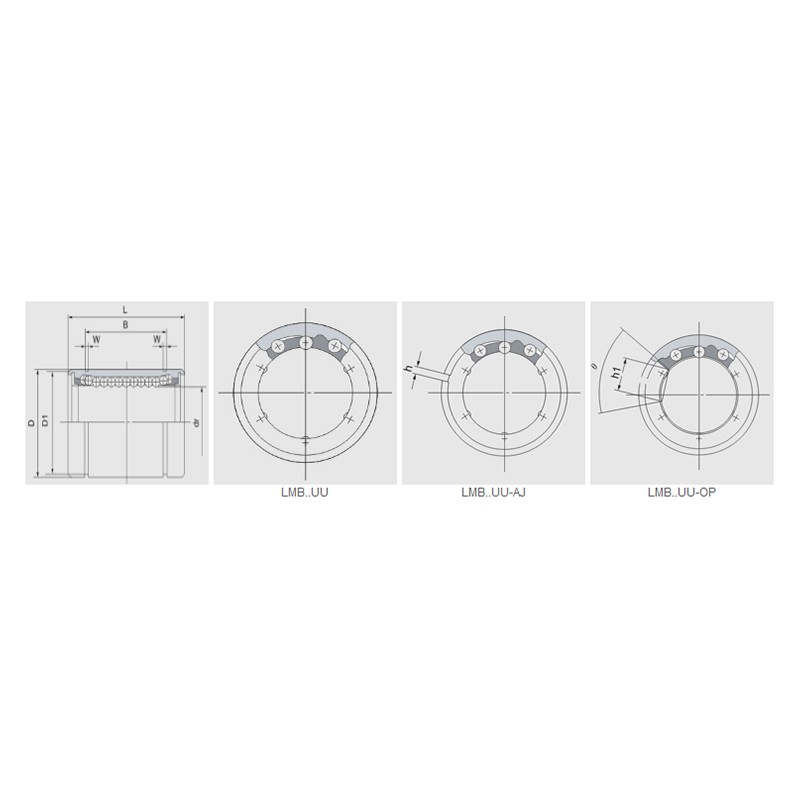

Thông số sản phẩm
| Bộ giữ nhựa | Đường kính trục danh nghĩa | bác sĩ | Kích thước chính và dung sai | Lập dị | Giải phóng mặt bằng xuyên tâm (Tối đa) | Xếp hạng tải cơ bản (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Mạch bóng | Trọng lượng(Kg) | LME...UU-AJ | Mạch bóng | Cân nặng | LME...UU-OP | Mạch bóng | Trọng lượng(Kg) | mm | mm | Khoan dung | Khoan dung | D mm | Khoan dung(μm) | L mm | Khoan dung(μm) | B mm | Khoan dung(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | θ | Động | Tĩnh | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
